Schau zuerst! Wellrohr Bearbeitungsprozess verwendet zu schützen Automobile Kabelbaum
Es gibt viele Möglichkeiten, Fahrzeugkabelbäume zu schützen, z. B. Klebebandwicklung / Schutz der Außenhülse / Schutz von Kunststoffteilen usw. Unter diesen verfügt die Wellhülse als spezielle Schutzmethode für Kabelbäume auch über eine entsprechende Verarbeitungsausrüstung. Heute werden wir uns die Verarbeitungsmethoden für diese Art von häufig verwendeten Schutzhülsen für Kabelbäume ansehen.

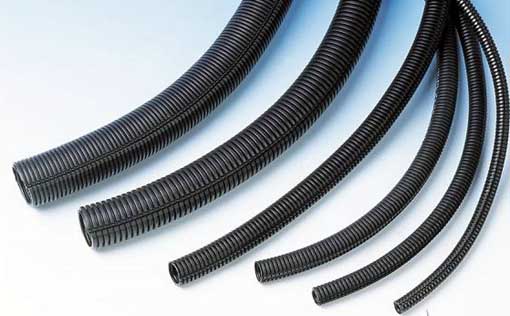

Das erste ist das Wellrohr (Wellrohr), das Wellrohr hat viele Arten von Materialien, die üblichen sind PA / PE / PP und sogar Nylon wird hinzugefügt. Die am häufigsten verwendeten Materialien für Fahrzeugkabelbäume sind PP (Polypropylen). Seine Hauptmerkmale sind Hochspannungsbeständigkeit / Korrosionsbeständigkeit / Reibungsbeständigkeit / hohe Impedanz, und das wichtigste Merkmal ist die Flammhemmung. Dies ist auch ein wichtiger Grund, warum bestimmte Teile des Fahrzeugkabelbaums ihn als externen Schutz verwenden.
Vor dem Betreten des Werks muss festgestellt werden, ob das Wellpappengehäuse eine Längsöffnung hat. Wenn Sie manuell schneiden möchten (Handwerkzeuge), ist es besser, die Öffnung zu wählen.
Wenn Sie vorhaben, eine Maschine für die Verarbeitung zu verwenden, ist es besser, nicht zu öffnen, da die meisten Maschinen keine in Längsrichtung geöffneten Wellhülsen verarbeiten können. Der Grund ist sehr einfach: Wenn die Klinge zum Schneiden des Gehäuses nach unten gedrückt wird, kann das geöffnete Gehäuse dem Druck nicht standhalten und kollabiert und kann nicht weiter verarbeitet werden. Wie nachfolgend dargestellt
Die Gipfel und Täler sind im Bild erwähnt, was auch während der Verarbeitung beachtet werden muss. Da die internen Drähte geschützt werden müssen, kann der Kontaktpunkt beim Hinterschneiden der Klinge nur der "Wellenkamm" sein (aufgrund der Höhe).
Verarbeitungsmaschinen sind normalerweise in zwei Teile unterteilt: Gehäuseplatzierungsbereich (Crimpen) + Maschinenarbeitsbereich.
Wählen Sie nach dem Einsetzen des Gehäuses eine Reihe von Übertragungsrohren aus, die dem Außendurchmesser des Gehäuses entsprechen, und führen Sie das Gehäuse dann durch den Eingang der Maschine. Achten Sie auf die Begrenzungssäule am Eingang und drücken Sie sie nach unten, um sie zu befestigen.

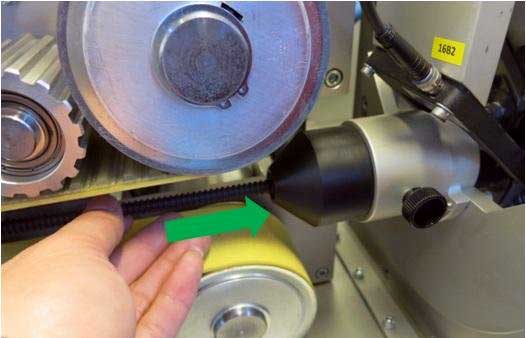

Führen Sie das zu verarbeitende Wellgehäuse weiter in die Maschine ein. Der schwarze Kegel in der folgenden Abbildung ist der Katheter im Schneidbereich
Nachdem das Wellgehäuse als Ganzes eingedrungen ist, sind auch die Vorbereitungen fertig. Werfen wir einen Blick auf die internen Umrisse der gesamten Maschine
Auf dem Bild können 4 Knöpfe eingestellt werden (außen befindet sich einer, insgesamt 5). Diese 5 sind die Schlüsselparameter der Verarbeitung
Gehäuse mit unterschiedlichen Durchmessern entsprechen unterschiedlichen dynamischen Parametern. Zum Beispiel dient Knopf 1 zum Einstellen des Druckspaltes, 3 zum Einstellen der Schneidposition der Klinge usw.; Im Allgemeinen wird es im Arbeitsbereich eine Arbeitsanweisung geben, die die Parameter angibt, die der allgemeinen Gehäuseverarbeitung entsprechen, die für die Mitarbeiter nach der Qualifizierung leicht zu verstehen und zu bedienen ist.
Hier ist ein besonderer Hinweis zum Blattbereich, da dies der Kernverarbeitungsteil der Maschine ist. Diese Maschine besteht aus drei Klingen, von denen zwei zum Positionieren verwendet werden, und die andere ist für das Schneiden verantwortlich, das der Struktur eines dreizackigen Kreises ähnelt. Darüber hinaus befindet sich über der Klinge ein Infrarotsensor, der erkennt, ob die Hülse vollständig in den Bereich der Klingenverarbeitung eintritt.
Dies ist eine aus dem Ausland importierte Ausrüstung für die Verarbeitung von Wellpappenhüllen. Ihre Funktion besteht darin, die Wellpappenhülle in Längsrichtung + quer (Wellenkamm) auf die von uns benötigte Länge zu schneiden. Tatsächlich gibt es in China viele ähnliche Lieferanten. Das Prinzip ist sehr einfach und kann kopiert werden, aber das Programm zur Genauigkeit und Haltbarkeit der Klingenverarbeitung muss verbessert werden. Wir hoffen, in Zukunft immer mehr Made in China zu sehen und wettbewerbsfähig zu sein, um Marktanteile zu gewinnen!
