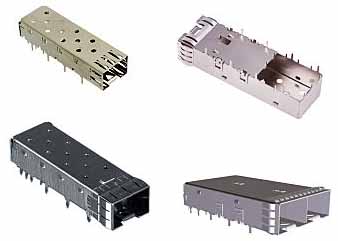

Steckbare IO-Steckverbinder und Kabelbäume können die Datenübertragung zwischen verschiedenen Geräten beschleunigen. Unser umfangreiches Produktportfolio an steckbaren Input/Output (I/O)-Steckverbindern konzentriert sich auf Geschwindigkeit, Dichte, Flexibilität, Effizienz und Standardisierung, um Ihnen zuverlässige Lösungen zur Verbesserung im Rechenzentrums- und Stadtnetz zu bieten.Unser CFP-Steckverbinder unterstützt 40G und 100G Optische Ethernet-CFP-Module und unterstützt auch die Integration der Host-PCB in das Motherboard. Im Bereich Server und Router verbessern unsere Small Form-Factor Pluggable (SFP) I/O-Verbindung produkte die EMI- oder Wärmeleistung, indem sie Wärme ableiten und die System temperatur senken, und verbrauchen weniger Strom für den Gesamt system betrieb. Im Bereich der Netzwerk schnittstellen und drahtlosen Basisstationen fügen unsere vierkanaligen Small Form-Factor Pluggable (QSFP)-Steckverbinder vier Kanäle zu einer Schnittstelle hinzu, wobei jeder Kanal eine Datenübertragungsrate von bis zu 28 Gbit/s hat. Bei Speicherlösungen bieten Mini SAS-Produkte intensive interne oder externe Lösungen, die den SAS-Branchen standards entsprechen. Mit den steckbaren I/O-Steckverbindern von TE können Sie flexibel überlegene Designs bereitstellen und eine zuverlässige Signalintegrität mit hoher Dichte bei höheren Datenübertragungsraten bereitstellen.

Da die Datenrate von steckbaren E/A zunimmt, ist die Notwendigkeit, die von faseroptischen Transceivern erzeugte EMI-Strahlung und Wärme effektiv zu begrenzen, immer größer geworden. Dies geschieht in der Regel mit EMI-Eindämmungswerkzeugen wie Blechschalen oder Druckgussmänteln. Dieser Artikel konzentriert sich auf E/A-Konnektivität lösungen, die EMI-Eindämmung und thermische Leistung probleme lösen können, um die fortschrittlichsten Lösungen für Kommunikations- und Netzwerk-OEM-Kunden bereitzustellen.

Einführung in I/O

Bezieht sich auf den Vorgang der Datenübertragung zwischen allen Vorgängen, Programmen oder Geräten und dem Computer.
Eingabe-/Ausgabe system (Eingabe-/Ausgabesystem) bezieht sich auf das System, das den Fluss von Computerdaten einschließlich Programmen und Hardware steuert.
Informieren Sie sich über verschiedene Produkte, die für Rechenzentrum anwendungen geeignet sind. Unsere Lösung verwendet die neuesten Produkte mit hoher Geschwindigkeit, Skalierbarkeit, geringem Platzbedarf, reduziertem Wärmeverbrauch und reduzierten Leistungsmerkmalen und kann die Anforderungen Ihrer zukünftigen Projekte erfüllen. Bitte laden Sie das praktische virtuelle Musterkit herunter oder stöbern Sie unten in den innovativen und zuverlässigen Produkten.

Das Konzept der I/0-Schnittstelle

Klassifizierung von Schnittstellen
Die Funktion der E/A-Schnittstelle ist dafür verantwortlich, dass die CPU die E/A-Schaltung und Peripherie geräte über den System bus verbindet. Entsprechend der Komplexität der Schaltung und Ausstattung wird die Hardware der I/O-Schnittstelle hauptsächlich in zwei Kategorien unterteilt:

(1) I/O-Schnittstellen chip:

Diese Chips sind meist integrierte Schaltkreise, geben verschiedene Befehle und Parameter über die CPU ein und steuern zugehörige E/A-Schaltungen und einfache Peripherie geräte für entsprechende Operationen. Gemeinsame Schnittstellenchips wie Timerzähler, Interrupt-Controller, DMA-Controller, parallele Schnittstelle usw.
(2) E/A-Schnittstellen-Steuerungskarte:
Er setzt sich nach einer bestimmten Logik aus mehreren integrierten Schaltkreisen als Baustein zusammen oder befindet sich direkt auf der Hauptplatine mit der CPU oder wird als Plug-In in den Systembus-Steckplatz gesteckt.
Je nach Anschlussobjekt der Schnittstelle lassen sie sich in serielle Schnittstelle, parallele Schnittstelle, Tastatur schnittstelle und Platten schnittstelle unterteilen.

Grundfertigkeiten

· Geräte auswahl für die Decodierung der Portadresse durchführen
· CPU mit Statusinformationen von E/A-Geräten versorgen und Befehle dekodieren
· Zeitmessung und entsprechende Zeitsteuerung durchführen.
· Stellen Sie einen Puffer für die übertragenen Daten bereit, um das "Timing" des Computers und der Peripherie geräte zu eliminieren
Oder der Unterschied in der Geschwindigkeit der Datenverarbeitung.
· Bereitstellung einer kompatiblen Konvertierung verwandter Information formate zwischen Computern und Peripheriegeräten.
Elektrische Anpassung bereitstellen
· Der Interrupt-Modus kann auch den Informations austausch zwischen CPU und Peripherie realisieren

Systemstecker für I/O-Schnittstelle

Das I/O-Schnittstellensystem wird verwendet, um die Übertragung von seriellen Hochgeschwindigkeits-Differenzsignalen zu unterstützen und gleichzeitig hohe Dichte, hohe mechanische Robustheit und einfache Montage mit hervorragender Abschirmung und Signalintegrität zu kombinieren. Steckverbinder sind um das Chipsystem herum installiert, das eine differentielle Paarstruktur verwendet, wobei jedes Paar von Strukturen von benachbarten Paaren und benachbarten Chips getrennt ist. Die Anschlüsse sind 4 Dual-Channel mit Betriebsgeschwindigkeiten von mehr als 2,5 Gb/s. Ähnlich wie andere Links, kann aber auch für höhere Datenübertragungsraten verwendet werden. Der Steckverbinder zeichnet sich durch eine kleine und exquisite Struktur aus, die in dichten Systemen mit einem Platinenabstand von nur 15 mm verwendet werden kann und in einem Abstand von 12,5 mm nebeneinander installiert werden kann, so dass mehrere Ports verteilt sind am Rand der Karte entlang. Darüber hinaus ermöglichen die lange Eingriffslänge und das kurze Kabel abgang design des Steckers selbst kompaktere Einstellungen für die Kabelführung. Der Steckverbinder kann auch so konfiguriert werden, dass er langsame Signale und Leistung verarbeitet und auch selektive Lasten bereitstellen kann, sodass das System die Dichte und Robustheit des Steckverbinders in Anwendungen genießen kann, die keine schnelle Signalübertragung erfordern.

Funktionen und Vorteile

8 Paar Steckverbinder können mit einem Raster von 12,5 mm nebeneinander installiert werden, sodass mehrere Ein-/Ausgänge entlang der Kante der Karte verteilt sind und die Arbeitsgeschwindigkeit höher ist als 4 Dual-Channels mit 2,5 Gb/s.
Robuste Zugentlastung mit kurzem Kabel abgang reduziert den Abstand zwischen Schrankplatte und Schranktür bzw. Schrankwand
Niedriges vertikales Profil kann in Systemen mit einem Kartensteckplatz abstand von 15 mm verwendet werden
Geringes Übersprechen zwischen differentiellen Paaren und steuerbare 100-Ohm-Impedanz kann mit 100-Ohm-geschirmten Paarkabeln angepasst werden
Das Crimphülsen-System verbindet zuverlässig den EMV-Schirm des Kabels mit der Steckerabdeckung

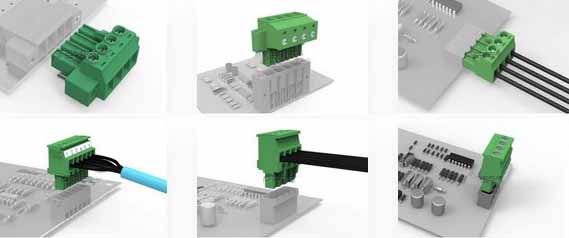

Steckbarer PBC-Klemmenblock	Teilung 3,81 mm, 2,50 mm, 3,50 mm, 3,96 mm, 5,00 mm, 7,50 mm, 7,62 mm, 10,16 mm: LC1-5.08, LC1X-5.08, LC2A-5.08, LC2B-5.08, LC3-5.08, LC4-5.08, LC1M-5.08, LC1XM-5.08, LC2AM-5.08, LC2BM-5.08, LC3M-5.08, LC4M-5.08, LC5 5.08, LC6-5.08, LC10-5.08, LC10N-5.08, LC12V-5.08, LC12R-5.08

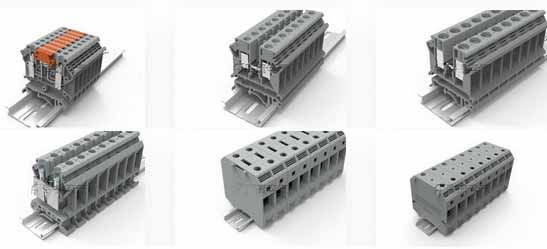

Schienen steckklemme	JSJ1.5, JSJ2.5, JSJB2.5, UL-UK1.5N, UL-UK2.5B, UL-UK3N, UL-UK5N, UL-UK5-HESI, UL-UK5-TWIN, UL-UK5-MTK-P/P, UL-UK6N, UL-UK10N, UL-UK16N, UL-UK35N, UL-UKH50, UL-UKH95
Hochstrom steckverbinder	LC15H-7.62, LC15HM-7.62, LC16H-7.62, LC16HM-7.62, LG1016A-10.16, LG1016B-10.16, UL-UK10N, UL-UK16N, UL-UK35N, UL-UKH50, UL-UKH95, JHY1-63A, JHY1-100A, JHY1-150A, JHY1-200A, JHY1-300A

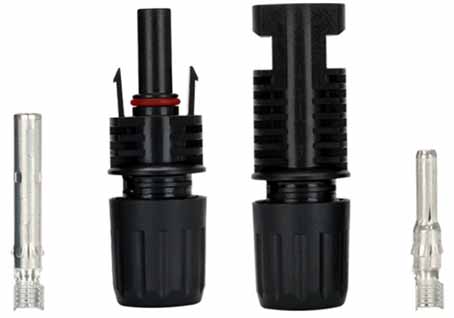

Steckbarer Photovoltaik-Stecker
Zubehör für steckbare E/A-Steckverbinder
Crimp-Erdung stecker

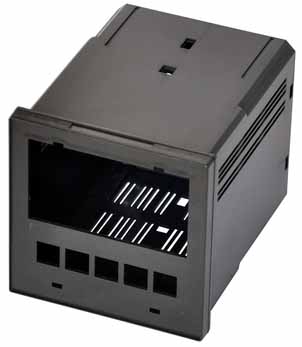

Gehäuse mit steckbarem Steckverbinder
