Das Gebrauchsmuster bezieht sich auf das technische Gebiet des Spritzgießens von Kabelbäumen und Steckereinsätzen, insbesondere auf ein Spritzgießwerkzeug für die Ummantelung von Mehrfachkabelbäumen.



Technologie im Hintergrund.

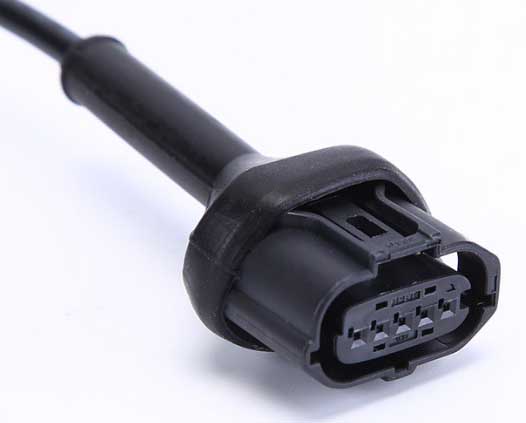

Das Spritzgießen mit Metalleinlage ist eine Art von Einlagemodell, bei dem die Metalleinlage an einer geeigneten Stelle in der Form vorfixiert und dann in den zu gießenden Kunststoff eingespritzt wird. Nach dem Öffnen der Form wird der Einsatz von dem abgekühlten und ausgehärteten Kunststoff fest umhüllt, so dass ein ummantelter Kabelbaum, ein Steckverbinder mit Einsätzen wie Gewinderingen, Elektroden usw. entsteht.

Wenn mehrere Kabelbäume als Einlegeteile geformt werden, sind auf der Oberseite der Spritzgussform in der Regel eine Reihe von Führungslöchern vorgesehen, um die mehreren Kabelbäume in ihrer Position zu halten und ihre Lage zu begrenzen. Ein Ende jedes Drahtes wird in die Führungslöcher der Form eingeführt, und das Metallteil (Einsatz) am anderen Ende des Drahtes wird in die Form gelegt und dann durch Spritzgießen versiegelt. Um ein Ausfließen des Kunststoffs zu verhindern, dürfen die Führungslöcher in der Form nicht zu groß sein, während zu kleine Führungslöcher den Einfädelprozess schwierig, zeitaufwändig und ineffizient machen können. Daher ist das Problem, wie man eine bequemere und effizientere Spritzgussform für mehrdrähtige Kabelbäume herstellen kann, zu einem dringenden Problem geworden.


Elemente der technischen Realisierung.
Das technische Problem, das durch das vorliegende Gebrauchsmuster gelöst werden soll, besteht daher in der Überwindung der Mängel der Spritzgießformen des Standes der Technik, die schwer zu bedienen und im Gebrauch weniger effizient sind. Dadurch wird eine Form für das Spritzgießen von Kabelbäumen mit mehreren Drähten bereitgestellt, die bequemer und effizienter in der Handhabung ist.

Das Gebrauchsmuster bietet eine Form für das Spritzgießen von Mehrfach kabelbäumen. Bestehend aus: einem Körper, wobei der Körper eine offene Struktur ist. einen Spleißabschnitt, der an der offenen Struktur des Körpers vorgesehen ist, wobei der Spleißabschnitt mindestens zwei spleißbare Unterabschnitte umfasst, die geeignet sind, den mehrdrahtigen Kabelbaum zu halten.


In einer Ausführungsform ist jedes Unterteil mit einem Drahtschlitz versehen, wobei die Drahtschlitze an zwei Unterteilen einander gegenüberliegen und einander entsprechen.

In einer weiteren Ausführungsform ist eine Vielzahl der Schlitze entlang der Länge jedes Unterteils beabstandet, wobei sich jeder Schlitz in derselben Richtung wie die Breite des Unterteils erstreckt.

In noch einer weiteren Ausführungsform weist der Unterabschnitt einen ersten Blocktyp und einen zweiten Blocktyp auf; Der erste Blocktyp ist mit einem ersten Stecker auf einer Seite des ersten Blocktyps versehen, wo der Drahtkartenschlitz verteilt ist; Der zweite Blocktyp ist mit einer ersten Buchse auf der Seite versehen, wo der Drahtkartenschlitz verteilt ist; Die erste Buchse ist steckbar mit dem ersten Stecker verbunden.

In noch einer anderen Ausführungsform hat der Unterabschnitt einen ersten Blocktyp und einen dritten Blocktyp; Der erste Blocktyp ist mit einem ersten Stecker auf einer Seite des ersten Blocktyps versehen, wo der Drahtkartenschlitz verteilt ist; Der Block des dritten Typs ist mit den zwei gegenüberliegenden Ebenen des Drahtkartenschlitzes verteilt, die beide mit zweiten Buchsen versehen sind; Die zweite Buchse ist steckbar mit dem ersten Stecker verbunden.

In noch einer anderen Ausführungsform hat der Unterabschnitt Blöcke eines ersten Typs, Blöcke eines zweiten Typs, Blöcke eines dritten Typs und Blöcke eines fünften Typs; Der erste Blocktyp ist mit einem ersten Stecker auf einer Seite des ersten Blocktyps versehen, wo der Drahtkartenschlitz verteilt ist; Der zweite Blocktyp ist mit einer ersten Buchse auf der Seite versehen, wo der Drahtkartenschlitz verteilt ist; Der Block des dritten Typs ist mit den zwei gegenüberliegenden Ebenen des Drahtkartenschlitzes verteilt, die beide mit zweiten Buchsen versehen sind; Der Block vom fünften Typ ist mit einem dritten Stecker auf zwei gegenüberliegenden Ebenen versehen, wo der Drahtkartenschlitz verteilt ist; Der erste Stecker ist steckbar mit der zweiten Buchse auf einer der Ebenen des dritten Blocktyps verbunden; Die zweite Buchse auf der anderen Ebene des Blocks vom dritten Typ ist steckbar mit dem dritten Pfosten auf einer Ebene des Blocks vom fünften Typ verbunden; Der dritte Stecker auf einer anderen Ebene des fünften Blocktyps ist steckbar mit der ersten Buchse verbunden.
