Verfahren zum Schaetzen Drahtdurchmesser von Automobil Kabelbaum
Bei Verwendung des CATIA-Moduls zur Erzeugung von Kabelbaumdaten wird der Durchmesser des Kabelbaumsegments als wichtiger Parameter in die Software geschrieben. Alle nachfolgenden Freiraumprüfungen und Bewegungsanalysen basieren auf diesem Wert. Wenn es daher einen großen Unterschied zur tatsächlichen Situation gibt, führt dies unweigerlich zu der ursprünglichen Anforderung, die Sicherheitslücke zu schließen, und es wird festgestellt, dass es gestört hat, wenn das Fahrzeug tatsächlich installiert ist oder sogar nicht zusammengebaut werden kann. Hier finden Sie die theoretische Berechnungsmethode (Kabelbaum-Standardalgorithmus) zur Schätzung des Außendurchmessers des Fahrzeugkabelbaums. Ein Kabelbaumsegment ist eine Sammlung, die alle Drähte mit Klebeband oder einer anderen Umhüllung zusammenhält. Berücksichtigt man, dass das Klebeband nur auf den Kabelbaum gewickelt ist und das Umwickeln von Hülsen wie Wellrohren vor der Auswahl auch den Außendurchmesser des Kabelbaums bestimmen muss. Daher legen wir bei der Berechnung zuerst diesen Teil des Verbands ab. In diesem Fall ist die Querschnittsfläche des Kabelbaumsegments gleich der Summe der Querschnittsflächen aller Drähte. Deshalb:
In der Formel repräsentiert S die Querschnittsfläche des Kabelbaumabschnitts und Si die Querschnittsfläche des i-ten Drahtes;
Wir setzen den Querschnitt des Kabelbaumsegments standardmäßig auf einen Kreis, dann gibt es, wobei D der Durchmesser des Kabelbaumsegments und Pi der pi ist.
Die Isolationswand des deutschen Standarddrahtes ist dünner als die des japanischen Standarddrahtes. Mit der stetigen Zunahme der elektrischen Fahrzeugkomponenten werden immer mehr deutsche Standarddrähte verwendet. Hier wählen wir auch Beispiele deutscher Markierungslinien für verwandte Erklärungen aus.

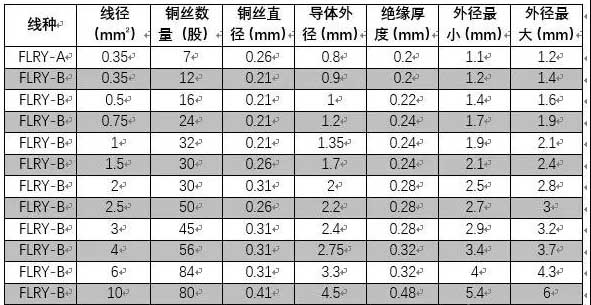

Tabelle 1 Deutsche Standard-Draht Parametertabelle
Es ist erwähnenswert, dass sich 0,5 im Allgemeinen nur auf die Querschnittsfläche aller Kupferdrähte bezieht und nicht die Querschnittsfläche der Isolierung um den Draht herum einschließt.
Daher ist der maximale Außendurchmesser der Parameterwert, den wir bei der Berechnung benötigen.
Beispiel:
Durch die Definition verwandter Prinzipien haben wir gewusst, dass ein Abschnitt des Kabelbaums aus 4 0,5-Drähten, 3 1,5-Drähten und 2 0,35-Drähten besteht. Ermitteln Sie den Außendurchmesser dieses Kabelbaums. Dann können wir durch Formel 1 finden: S = 2 × 3,1416 × (1,4 / 2) 2 + 4 × 3,1416 × (1,6 / 2) 2 + 3 × 3,1416 × (2,4 / 2) 2 = 24,693 D = 5,61, erhalten durch Formel 2 ). Wenn dieser Linienabschnitt so definiert ist, dass er mit Klebeband umwickelt wird, beträgt die Dicke des Klebebands 0,14 und der Durchmesser des Drahtbündelendes D = 5,6 + 0,14 x 2 = 5,88, was eine ganze Zahl von 6 mm ist.
2) Wenn dieser Linienabschnitt definiert, dass das Band fest gewickelt ist und die Banddicke 0,14 beträgt, beträgt der maximale Durchmesser des Kabelbaumabschnitts D = 5,6 + 0,14 x 2 x 2 = 6,16 mm, was eine ganze Zahl von 6 mm ist.
3) Wenn dieser Linienabschnitt die Wellrohrverpackung definiert, kann gemäß dem Außendurchmesser des Kabelbaumabschnitts 5,6 mm ein Wellrohr mit einem Innendurchmesser von 7 mm ausgewählt werden. Wenn der Außendurchmesser des Balgs 10 mm beträgt, wird der Außendurchmesser des Kabelbaumabschnitts als 10 mm angesehen.
Entwickler von Kabelbaumdaten können verwandte Excel-Tabellen mit Berechnungsformeln oder basierend auf tatsächlichen Arbeitserfahrungen oder Messungen vorschlagen. Erstellen Sie eine statistische Tabelle der Querschnittsaußendurchmesser der verschiedenen Zweige der relevanten Kabelbaumbrüche der typischen Modelle, damit der Außendurchmesser des Kabelbaums schnell und bequem geschätzt werden kann.
