Vergleichsanalyse und Konzept detaillierte Erklaerung der Kabelbaum wasserdicht Ebene

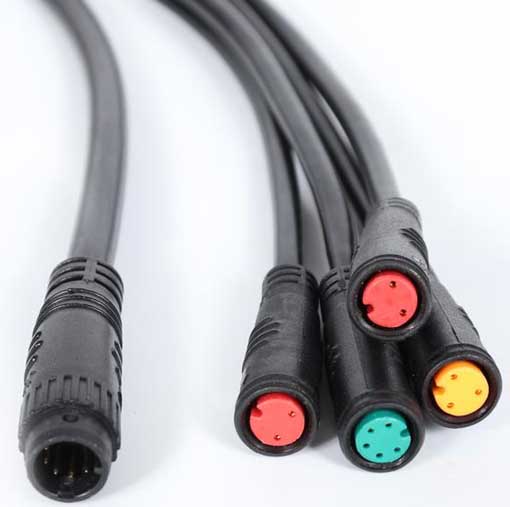

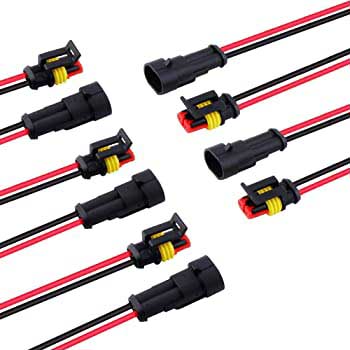

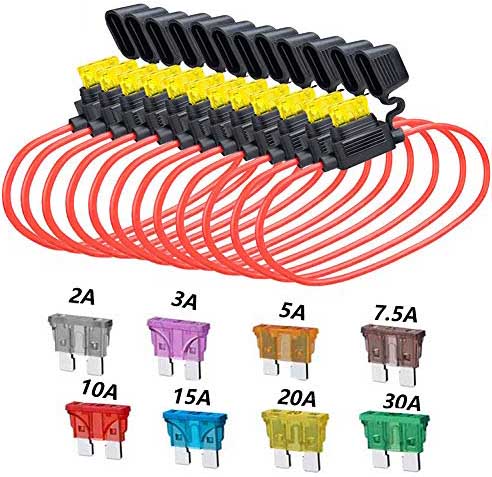

Die Abdichtung von Kabelbäumen ist ein notwendiger Bestandteil bei Kabelbaumarbeiten. Sobald die Abdichtung des Kabelbaums ausfällt, können verschiedene elektrische Systeme leicht abnormal funktionieren, den Komfort des Fahrzeugs beeinträchtigen und sogar große Sicherheitsrisiken verursachen. Nach Abschluss des Entwurfs sollte ein wasserdichtes Experiment durchgeführt werden, um die Zuverlässigkeit des wasserdichten Entwurfs zu überprüfen. Jetzt werde ich kurz die Definition und Testmethode des wasserdichten Niveaus des Fahrzeugkabelbaums vorstellen.
Unsere übliche Ausdrucksweise ist IPXX, IP und die beiden Ziffern dahinter haben eine bestimmte Bedeutung. Das IP-Schutzniveausystem (INGRESS PROTECTION) wurde von der IEC entworfen, die Elektrogeräte nach ihren staub- und feuchtigkeitsbeständigen Eigenschaften klassifiziert. Die IP-Schutzstufe besteht aus zwei Zahlen. Die erste Zahl gibt die Schutzstufe gegen Staub und das Eindringen von Fremdkörpern an (die hier genannten Fremdkörper umfassen Werkzeuge, menschliche Finger usw.) und dürfen die unter Spannung stehenden Teile des Geräts nicht berühren. Um einen elektrischen Schlag zu vermeiden). Die zweite Zahl gibt den Luftdichtheitsgrad des Elektrogeräts gegen Eintauchen von Feuchtigkeit und Wasser an. Je größer die Zahl, desto höher der Schutzgrad. Die Schutzstufe wird normalerweise durch zwei Zahlen gefolgt von IP ausgedrückt, und die Zahlen werden zur Verdeutlichung der Schutzstufe verwendet. Die erste Ziffer gibt die Reichweite des Geräts gegen Staub an oder den Grad, in dem Personen in einer versiegelten Umgebung vor Gefahren geschützt sind. Stellt die Stufe dar, mit der das Eindringen fester Fremdkörper verhindert wird. Die höchste Stufe ist 6; Die zweite Ziffer gibt an, wie wasserdicht das Gerät ist. Stellt die Stufe zur Verhinderung des Eindringens von Wasser dar, die höchste Stufe ist 8. Die Schutzklasse des Motors ist beispielsweise IP65. Schutzstufe gegen Kontakt mit elektrischen Geräten und Fremdkörpern (erste Nummer) Schutzstufe gegen Wasser für elektrische Geräte (zweite Nummer).
IP staubdicht Bewertung (die erste X zeigt) 0:
Keine Schutzstufe: 1: Verhindern Sie das Eindringen großer Feststoffe.
2: Verhindern Sie das Eindringen mittelgroßer Feststoffe.
3: Verhindern Sie, dass kleine Feststoffe eindringen und eindringen.
4: Verhindern Sie das Eindringen von festen Objekten, die größer als 1 mm sind.
5: Verhindern Sie die Ansammlung von schädlichem Staub.
6: Verhindern Sie das Eindringen von Staub vollständig, da der allgemeine Kabelbaum immer noch hohe Anforderungen an die Staubverhütung stellt. Wir verwenden standardmäßig 6. Aus diesem Grund verwenden wir häufig IP6X, um den Wasserdichtigkeitsgrad des Kabelbaums in den Berichten oder Zeichnungen des Lieferanten anzugeben.
IP wasserdichte Bewertung Bereich: Der wasserdichte Test umfasst die zweite Kennnummer von 1 bis 8, das heißt, der Schutzart Code ist IPX1 zu IPX8.
IP-Schutz wasserdicht
(1) IPX1-Methodenname:
Vertikaler Tropfentest, Probenplatzierung des Tropfentestgeräts: Legen Sie die Probe mit 1 U / min entsprechend der normalen Arbeitsposition der Probe auf den rotierenden Probentisch. Der Abstand von der Oberseite der Probe zur Tropföffnung beträgt nicht mehr als 200 mm. Test-Bedingungen:
Das Tropfvolumen beträgt 1,0 ± 0,5 mm / min
Dauer: 10 min
(2) IPX2-Methodenname:
Neigung 15 ° Tropfentest, Probenplatzierung des Tropfentestgeräts: Stellen Sie sicher, dass eine Oberfläche der Probe mit der Vertikalen einen Winkel von 15 ° bildet und der Abstand von der Oberseite der Probe zur Tropföffnung nicht mehr als 200 mm beträgt. Wechseln Sie die andere Seite viermal, nachdem Sie jedes Mal eine Seite getestet haben.
Testbedingungen: Das Tropfvolumen beträgt 3,0 ± 0,5 mm / min
Dauer: 4 × 2,5 min (insgesamt 10 min)
(3) IPX3 Methodenname:
Wassersprühtest Testmethode: ein. Probenplatzierung des Wasserspritzprüfgeräts mit Schwingrohr: Wählen Sie ein Schwingrohr mit einem geeigneten Radius aus, stellen Sie die Höhe des Probentisches an der Position des Durchmessers des Schwingrohrs ein und legen Sie die Probe so auf den Probentisch, dass der Abstand von oben zur Probendüse beträgt Nicht mehr als 200 mm, der Probentisch dreht sich nicht.
Testbedingung: Die Wasserdurchflussrate wird anhand der Anzahl der Sprühlöcher des Schwenkrohrs berechnet und jedes Loch beträgt 0,07 l / min. Sprühen Sie beim Sprühen von Wasser Wasser aus den Sprühlöchern in den 60 ° -Bögen auf beiden Seiten des Mittelpunkts des Pendelrohrs auf die Probe. Die Testprobe wird in die Mitte des Halbkreises des Pendelrohrs gelegt. Das Pendelrohr schwenkt auf beiden Seiten der Vertikalen um 60 °, insgesamt um 120 °.
Jeder Schwung (2 × 120 °) dauert ungefähr 4 Sekunden. Testzeit: kontinuierliches Gießen für 10 Minuten.
Sprinkler-Wassersprühtestgerät: Hand-Wassersprühtestgerät Probenaufstellung: Stellen Sie den parallelen Abstand zwischen der Testoberseite und der Hand-Sprinklerdüse zwischen 300 mm und 500 mm ein.
Testbedingungen: Während des Tests sollte eine Schallwand mit Gegengewicht installiert werden, und der Wasserdurchfluss beträgt 10 l / min
Testzeit: Berechnet nach der Oberfläche der getesteten Probenschale 1 min pro Quadratmeter (ohne Installationsfläche), mindestens 5 min
Testbedingung: Die Wasserdurchflussrate wird anhand der Anzahl der Sprühlöcher des Schwenkrohrs berechnet und jedes Loch beträgt 0,07 l / min. Sprühen Sie beim Sprühen von Wasser Wasser aus den Sprühlöchern in den 60 ° -Bögen auf beiden Seiten des Mittelpunkts des Pendelrohrs auf die Probe. Die Testprobe wird in die Mitte des Halbkreises des Pendelrohrs gelegt. Das Pendelrohr schwenkt auf beiden Seiten der Vertikalen um 60 °, insgesamt um 120 °.
Jeder Schwung (2 × 120 °) dauert ungefähr 4 Sekunden. Testzeit: kontinuierliches Gießen für 10 Minuten.
Sprinkler-Wassersprühtestgerät: Hand-Wassersprühtestgerät Probenaufstellung: Stellen Sie den parallelen Abstand zwischen der Testoberseite und der Hand-Sprinklerdüse zwischen 300 mm und 500 mm ein.
Testbedingungen: Während des Tests sollte eine Schallwand mit Gegengewicht installiert werden, und der Wasserdurchfluss beträgt 10 l / min
Testzeit: Berechnet nach der Oberfläche der getesteten Probenschale 1 min pro Quadratmeter (ohne Installationsfläche), mindestens 5 min
(4) IPX4-Methodenname:
Spritzentest Testmethode: A. Schaukel Röhrentyp Spritzwasser Prüfgeräten und Probe Platzierung: das gleiche wie die oben IPX 3 Absatz a;
Testbedingungen: Mit Ausnahme der folgenden Bedingungen dieselben wie im obigen IPX 3-Absatz a;
Der Sprühbereich ist der Wassersprühstrahl von den Sprühlöchern in den 90 ° -Bögen auf beiden Seiten des Pendelrohrs zur Probe. Die Testprobe wird in die Mitte des Halbkreises des Pendelrohrs gelegt.
Das Pendelrohr schwenkt auf beiden Seiten der Vertikalen um 180 °, insgesamt etwa 360 °.
Jeder Schwung (2 × 360 °) dauert ungefähr 12 Sekunden. Dies entspricht dem obigen IPX 3-Absatz a (dh 10 Minuten).
b. Sprinkler-Spritzprüfgeräte und Probenplatzierung: wie oben unter IPX 3 Punkt b;
Testbedingungen: Entfernen Sie die Schallwand mit dem am Gerät installierten Gegengewicht. Der Rest entspricht dem obigen IPX 3-Punkt b.
Testzeit: Das gleiche wie der oben IPX 3 Z b, die berechnet wird, auf der Oberfläche der untersuchten Probe Schale basiert, 1 min pro Quadratmeter (ohne die Aufstellfläche) mindestens 5 min
(5) IPX5-Methodenname: Wassersprühtestprüfgerät:
Der Innendurchmesser der Sprühdüse der Düse beträgt 6,3 mm. Testbedingungen: Stellen Sie den Abstand zwischen der Testprobe und der Sprühdüse auf 2,5 m × 3 m ein, und der Wasserdurchfluss beträgt 12,5 l / min (750 l / h).
Testzeit: Berechnet anhand der Oberfläche der getesteten Probenschale 1 min pro Quadratmeter (ohne Installationsfläche) mindestens 3 min
(6) IPX6-Methodenname:
Starker Wassersprühtest; Prüfgerät: Der Innendurchmesser der Düse der Düse beträgt 12,5 mm. Testbedingungen: Stellen Sie den Abstand zwischen der Testprobe und der Wasserdüse auf 2,5 m bis 3 m ein, und der Wasserdurchfluss beträgt 100 l / min (6000 l / h).
Testzeit: Berechnet anhand der Oberfläche der getesteten Probenschale 1 min pro Quadratmeter (ohne Installationsfläche) mindestens 3 min
(7) IPX7-Methodenname:
Prüfgeräte und Prüfbedingungen für Kurzzeit-Eintauchtest: Eintauchtank. Die Größe sollte so sein, dass der Abstand vom Boden der Probe zur Wasseroberfläche mindestens 1 m beträgt, nachdem die Probe in den Tauchbehälter gegeben wurde. Der Abstand von der Oberseite der Probe zur Wasseroberfläche beträgt mindestens 0,15 m. Testzeit: 30 min
(8) IPX8-Methodenname:
Kontinuierlicher Tauchtest; Testausrüstung, Testbedingungen und Testzeit: Es wird zwischen Angebot und Nachfrage (Verkäufer) vereinbart, und der Schweregrad sollte höher als IPX 7 sein.
Hinweis: Darüber hinaus betonen viele elektronische Produkte für den Außenbereich auch die Schwimmfähigkeit.
(9) Name der 0IPX9-Methode: Hochdrucksprühtest
Testausrüstung: Düsendüse Testausrüstung: Innendurchmesser der Düsendüse beträgt 12,5 mm;
Testbedingungen: Sprühwinkel: 0 °, 30 °, 60 °, 90 ° (4 Positionen);
Anzahl der Sprühlöcher: 4;
Drehzahl des Probentisches: 5 ± 1 U / min; Der Abstand beträgt 100 ～ 150 mm, jede Position 30 30 ～ 16 l / min, der Sprühdruck 8000 ～ 10000 kPa und die Wassertemperatur 80 ± 5 ℃. Testzeit: 30 Sekunden × 4 insgesamt 120 Sekunden pro Position.
