Der Aufbau und das Funktionsprinzip des FPC Steckers
Funktionsprinzip des FPC Steckers
FPC ins Chinesische übersetzt ist: Flexible Leiterplatten werden im Allgemeinen als Leiterplattenverbinder aus weichen Materialien (Materialien, die gefaltet und gebogen werden können) bezeichnet. Es wird verwendet, um das LCD-Display mit der Ansteuerschaltung (PCB) zu verbinden, hauptsächlich mit Produkten mit einem Abstand von 0,5 mm. Produkte mit einem Abstand von 0,3 mm sind ebenfalls weit verbreitet.
Mit dem Trend, dass LCD-Treiber in LCD-Geräte integriert werden, wird die Anzahl der FPC-Pins entsprechend sinken, und verwandte Produkte sind auf dem Markt erschienen. Langfristig wird erwartet, dass FPC-Steckverbinder in Zukunft in andere Mobiltelefonkomponenten im Rahmen des Mobiltelefons oder seines LCD-Moduls integriert werden.
FPC-Steckverbinder-Produkte werden in verschiedenen digitalen Kommunikationsprodukte, tragbare elektronische Produkte, Computer-Peripheriegeräte, Messgeräte, Fahrzeugelektronik und anderen Bereichen in erster Linie verwendet. Wie Mobiltelefone, Digitalkameras, Notebooks, MID, MP3 4 5, Handheld-Spielekonsolen, Audiosysteme usw.

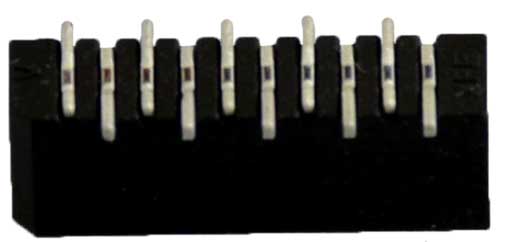

FPC-Stecker unter der Montagehöhe der Leiterplatte mit einem Kontaktstift von 3 mm, Flip-Lock (ein Kontaktstift-Rotationssystem), um ein Herunterfallen und eine schräge Verbindung des flexiblen FPC-Stiftdesigns zu verhindern. Verfügbar in IF- und Nicht-ZIF-Teilen. Erhältlich in den vorhandenen 0,3-, 0,5-, 1,0- und 1,25-mm-Mittellinien-vorhandenen Zinn-Blei- oder bleifreien Oberflächenmontagen, Vierloch-, vertikalen und rechtwinkligen verfügbaren Stapelober- oder -unterkontakt.
Eigenschaften des FPC-Steckers
Die Schnittstelle des FPC-Steckverbinders sollte miniaturisiert werden. Da viele Produkte mit kleineren und prägnanten Schnittstellen konfrontiert sind, werden die Anforderungen für die Verwendung von FPC-Steckverbindern höher sein. Beispielsweise sind die am häufigsten verwendeten Wire-to-Board-Schnittstellen Schnittstellen mit geringem Abstand von 0,6 mm und 0,8 mm, hohe Dichte, Hochgeschwindigkeitsübertragung und Hochfrequenzrichtungsschnittstelle. Miniaturisierung bedeutet, dass der Abstand zwischen der Basis des fpc-Anschlusses kleiner ist. Hohe Dichte ist eine vollständige Kernzählung.
Der hochdichte fpc-Anschluss verfügt über insgesamt 600 Kerne mit nützlichen Berührungsteilen, und die Spezialausrüstung kann bis zu 5000 Kerne erreichen. Hochgeschwindigkeitsübertragung bedeutet, dass moderne Computer, Informationstechnologie und Netzwerktechnologie eine Signalübertragung mit einer Zeitskalenrate von bis zu einem Megahertz-Frequenzband erfordern und die Pulszeit Sub-Millisekunden erreicht. Daher sind Hochgeschwindigkeits-Übertragungs-FPC-Steckverbinder erforderlich. Hochfrequenz soll die Gewohnheit der Millimeterwellen-Technologie eröffnen, HF-Koaxial-Steckverbinder sind in das Millimeterwellen-Betriebsfrequenzband eingetreten.
Das Strukturprinzip des FPC-Steckers
Für Benutzer, die häufig mit FPC-Konnektoren arbeiten, ist es sehr wichtig, einige Kenntnisse über die Struktur und die Prinzipien von FPC-Konnektoren zu verstehen. Was ist das Strukturprinzip des FPC-Konnektors? Der folgende Editor gibt Ihnen einen Überblick über das Strukturprinzip des FPC-Konnektors.
FPC-Steckverbinder können dünner gemacht werden und die Größe des Steckverbinders verringern. Und die Suche nach Miniaturisierung, Signalübertragung Anschluss Hochfrequenz, dieser Verbinder besteht aus vier Teilen: Sie sind Gummikern, Zungenstück, Anschluss, Schweißstück. Das Folgende ist die Wissenserklärung dieser vier Teile;
1. Die Funktion des FPC-Steckerkautschukkerns besteht darin, die Klemmen zu schützen, zu isolieren, die Stifte während des Anschlusses zu führen und mechanische Festigkeit bereitzustellen. Der Herstellungsprozess des FPC-Verbindergummikerns verwendet im Allgemeinen ein Spritzgussverfahren, und das Material besteht hauptsächlich aus PA9T-Material.
2. Die Funktion der FPC-Anschlusszunge besteht darin, das Kabel zu quetschen, zu isolieren, die Verbindung während des Anschlusses zu führen und die Stärke des Mechanismus bereitzustellen. Der Herstellungsprozess der FPC-Verbindungszunge ist im Allgemeinen Spritzguss, und das Material ist PA10T und PPS.
1. Die Funktion des FPC-Steckerkautschukkerns besteht darin, die Klemmen zu schützen, zu isolieren, die Stifte während des Anschlusses zu führen und mechanische Festigkeit bereitzustellen. Der Herstellungsprozess des FPC-Verbindergummikerns verwendet im Allgemeinen ein Spritzgussverfahren, und das Material besteht hauptsächlich aus PA9T-Material.
2. Die Funktion der FPC-Anschlusszunge besteht darin, das Kabel zu quetschen, zu isolieren, die Verbindung während des Anschlusses zu führen und die Stärke des Mechanismus bereitzustellen. Der Herstellungsprozess der FPC-Verbindungszunge ist im Allgemeinen Spritzguss, und das Material ist PA10T und PPS.

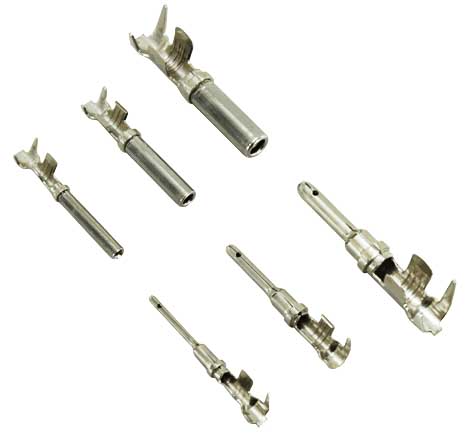

3. Die Funktion des FPC-Anschlusses ist die Leiterübertragung elektronischer Signale. Das Herstellungsverfahren verwendet ein Stanz- + Galvanisierungsverfahren (Gold- oder Verzinnung, um die Lötfähigkeit des Produkts zu verbessern), und das Material verwendet Phosphorbronze C5191.
4. Die Funktion der Lötfolie für FPC-Steckverbinder besteht in der Positionierung, Befestigung, Erhöhung der Festigkeit usw. der Komponenten. Das Herstellungsverfahren verwendet auch ein Stanz- + Galvanisierungsverfahren (vergoldet oder verzinnt, um die Schweißfähigkeit des Produkts zu verbessern), und das Material ist Bronze C2680.
