Oberflaeche SchweiSStechnik von Board to Board SMD Anschlusses

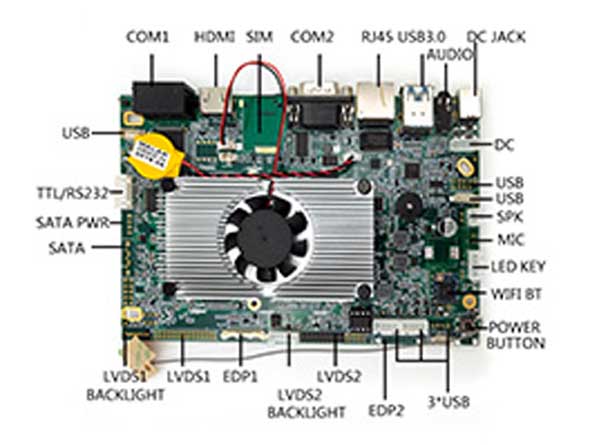

Funktionen des SMD-Anschlusses
Es gibt viele Arten von Anschlüssen, die unterteilt werden können in:
Rundsteckverbinder, rechteckige Steckverbinder, quadratische Steckverbinder, kundenspezifische Steckverbinder usw. Entsprechend der Abschlussform des Kontaktkörpers: Crimpen, Schweißen, Wickeln; Befestigen der Schraube (Kappe); Je nach Verbindungsmodus kann es unterteilt werden in: Board-to-Board-Anschluss (B bis B), Wire-to-Board-Anschluss (W bis B) und Wire-to-Wire-Anschluss (W bis W). Lassen Sie uns heute über Patch-Anschlüsse für Wire-to-Board-Anschlüsse sprechen.


Fläche Lot-Mount-Technologie wird von einigen Herstellern seit den 1950er Jahren verwendet. Allerdings hat die Verwendung von Patch-Steckverbinder erst vor kurzem begonnen und wird nach und nach von den Herstellern geschätzt zu werden. Diese Situation ergibt sich aus den technischen Schwierigkeiten, mit denen SMT-Steckverbinder konfrontiert sind, und Patch-Steckverbinder können den Bereich der Platine effektiv schonen. Da die Leute feststellen, dass der Patch-Prozess die Produktionseffizienz verbessern und die Kosten für die Hersteller senken kann, kann er auch den Bereich der Platine reduzieren und die Designflexibilität verbessern. Als Ergebnis werden Patch-Anschlüsse weit verbreitet.

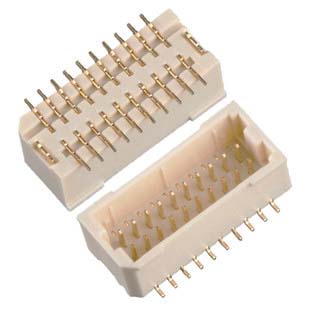

Patch Anschlüsse für PA6T & PA9T

Patch-Anschlüsse sind unterteilt in: Horizontaler Paste-Anschluss (SMT) und vertikaler Paste-Anschluss (DIP). SMT montiert im Allgemeinen oberflächenmontierte Komponenten ohne Kabel oder kurze Kabel. Die Lötpaste muss zuerst auf die Leiterplatte gedruckt werden, dann durch eine Bestückungsmaschine montiert ist, und dann durch Aufschmelzlöten befestigt. Das DIP-Schweißen ist eine direkte Plug-in abgepackter Vorrichtung, die durch Schwall-Löten oder manuelle Löten befestigt ist.

Die Überhitzungstemperatur des Patch-Steckers liegt 3-5s über 260 °. Die Zusammensetzung des Patch-Anschlusses: Kunststoffteile und Stiftstifte bestehen im Allgemeinen aus PA6T und PA9T, die beide gegen hohe Temperaturen beständig sind. Patch-Anschlüsse werden im Allgemeinen in Autobahnkameras, dreidimensionalen Gleichstromlüftern, intelligenter Elektronik, Klimaanlagen, hochauflösenden LCD-Fernsehern, Notebooks und anderen Bereichen verwendet. Unter diesen ist das Material von Pin im Allgemeinen Messing, Bronze, Phosphorbronze usw. Die Beschichtungsschicht ist im Allgemeinen vergoldet (halbgold) oder verzinnt. Die Beschichtung Funktion der Stiftnadel besteht darin, Oxidation zu widerstehen, die Leitfähigkeit zu verbessern und die Signalübertragung Geschwindigkeit zu erhöhen.

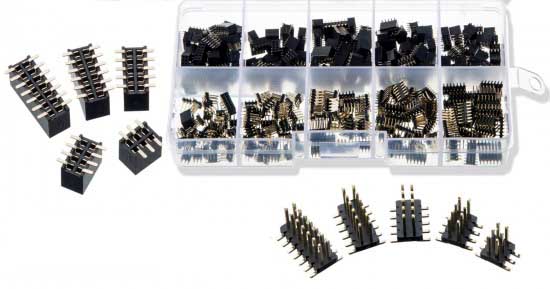

Reflow-Löten und DIP-Löten von SMD Anschlusses
