Der Unterschied zwischen FFC-Anschluss und FPC-Anschluss
Die Häufigkeit der Verwendung des Steckverbinders ist extrem hoch. Im Leben haben wir mehr oder weniger Konnektoren gesehen. Für Profis sind Steckverbinder Geräte, die täglich berührt werden müssen. Um das Verständnis aller für Konnektoren zu verbessern, werden in diesem Artikel die Konnektoren unter zwei Gesichtspunkten erläutert:
1. Eine kurze Einführung in den Anschluss,
2. Führen Sie den Unterschied zwischen dem FFC-Anschluss und dem FPC-Anschluss und ihren allgemeinen Typen ein.
Einer, Connector kurze Einführung
In China auch als Steckverbinder, Stecker und Buchsen bekannt. Bezieht sich im Allgemeinen auf elektrische Steckverbinder. Das heißt, die Komponenten von zwei aktiven Geräten zu verbinden, um Strom oder Signale zu übertragen.
Der Steckverbinder ist eine Komponente, mit der sich unser Personal für Elektrotechnik und Technik häufig in Verbindung setzt. Ihre Rolle ist sehr einfach: Zwischen den blockierten oder isolierten Schaltkreisen in dem Schaltkreis wird eine Kommunikationsbrücke aufgebaut, so dass der Strom fließen kann und der Schaltkreis die vorbestimmte Funktion realisieren kann. Steckverbinder sind ein unverzichtbarer Bestandteil elektronischer Geräte. Wenn Sie den Stromfluss beobachten, finden Sie immer einen oder mehrere Steckverbinder. Die Formen und Strukturen von Konnektoren ändern sich ständig. Es gibt verschiedene Arten von Konnektoren mit unterschiedlichen Anwendungsobjekten, Frequenzen, Leistung und Anwendungsumgebungen. Beispielsweise unterscheiden sich die Anschlüsse für die Beleuchtung auf dem Platz stark von den Anschlüssen für Festplatten und den Anschlüssen für die Beleuchtung von Raketen. Unabhängig von der Art des Steckverbinders muss jedoch sichergestellt werden, dass der Strom reibungslos, kontinuierlich und zuverlässig fließt. Im Allgemeinen ist das, woran der Stecker angeschlossen ist, nicht auf Strom beschränkt. In der heutigen rasanten Entwicklung der optoelektronischen Technologie im Lichtleitersystem ist der Träger des Signals Licht. Glas und Kunststoff ersetzen die Drähte in normalen Schaltkreisen, aber Steckverbinder werden auch in optischen Signalpfaden verwendet, und ihre Funktionen sind dieselben wie bei Steckverbindern. Da wir uns nur um Schaltungsverbinder kümmern, werden in diesem Kurs die Produkte von Molex eng integriert, wobei der Schwerpunkt auf Schaltungsverbindern und deren Anwendungen liegt.
zwei, Der Unterschied und die gängigen Typen von FFC-Steckverbindern und FPC-Steckverbindern

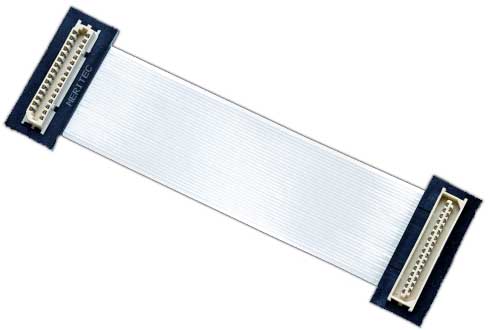

Die heutigen Formen und Strukturen von Konnektoren ändern sich ständig, und es gibt verschiedene Arten von Konnektoren mit unterschiedlichen Anwendungsobjekten, Frequenzen, Leistung und Anwendungsumgebungen. Der FFC-Stecker ist ein flexibler Flachkabelstecker. Es handelt sich um ein neuartiges Datenkabel aus PET-Isoliermaterial und extrem dünn verzinntem Flachkupferdraht, das durch eine Produktionslinie von automatisierten High-Tech-Geräten laminiert wird. Es hat eine weiche, freie Biegung und Faltung, eine dünne Dicke, eine geringe Größe, eine einfache Verbindung, eine bequeme Demontage und eine leicht zu lösende elektromagnetische Abschirmung (EMI). Im Folgenden wird hauptsächlich der Unterschied zwischen dem FFC-Anschluss und dem FPC-Anschluss sowie den häufig verwendeten Arten von FFC-Steckern erläutert.

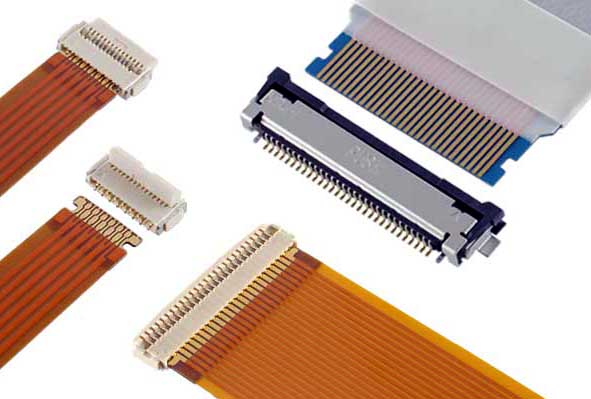

1. Der Unterschied zwischen FFC-Anschluss und FPC-Anschluss
Der FFC-Anschluss ist ein flexibler Flachkabelanschluss, und der FPC-Anschluss ist eine flexible gedruckte Schaltung. Bei der Herstellung ihrer beiden Steckverbinder ist die Art und Weise, wie ihre Leitungen gebildet werden, unterschiedlich:
a. FFC ist eine flache Kupferfolie, die zwischen oberen und unteren Isolierfolienfolien angeordnet ist. Das fertige Produkt ist einfacher und dicker.
b. FPC verarbeitet FCCL (flexible kupferkaschierte Folie) durch chemisches Ätzen, um flexible Leiterplatten mit verschiedenen einseitigen doppelseitigen und mehrschichtigen Strukturen zu erhalten.
In Bezug auf den Preis sind FFC-Steckverbinder natürlich viel billiger. Wenn die Produktionskosten berücksichtigt werden, werden mehr Unternehmen das entsprechende Design des FFC-Steckverbinders verwenden.
2. 7 gängige Arten von FFC-Steckverbindern
Typ A: Beide Enden sind verbunden und die Verstärkungsplatte wird auf das Isolierband geklebt.
Typ B: Überqueren Sie die Verstärkungsplatte und kleben Sie sie direkt auf das Isolierband.
Typ C: Die Verstärkungsplatten an beiden Enden werden direkt auf den Leiter geklebt;
Typ D: Kreuzen Sie die Verstärkungsplatten an beiden Enden und kleben Sie sie direkt auf den Leiter.
Typ E: Ein Ende der Verstärkungsplatte ist am Isolierband befestigt, und das andere Ende ist direkt verlötet.
Typ F: Die Verstärkungsplatten an beiden Enden sind direkt am Isolierband befestigt, und die innere Hälfte wird abgezogen.
Typ G: Direktes Löten an beiden Enden.
Im Allgemeinen weist die Entwicklung der heutigen FFC-Steckverbindertechnologie die folgenden Eigenschaften auf: Hochgeschwindigkeits- und Digitalisierung der Signalübertragung, Integration verschiedener Signalübertragungen, Miniaturisierung und Miniaturisierung des Produktvolumens, kostengünstige Produkte, Oberflächenmontage von Kontaktabschlussmethoden, modulare Kombination, bequemes Einfügen und Entfernen usw.
