Wie waehlen wir Steckverbinder im elektrischen Design richtig aus?
Bei der Auswahl des richtigen Steckverbinders für eine bestimmte Schaltung oder einen bestimmten Ort in einem System kann eine nützliche Reihenfolge berücksichtigt werden. Obwohl Hersteller detaillierte Spezifikationen für ihre Produkte bereitstellen, ist es immer noch schwierig, die beste Wahl für eine bestimmte Schaltung oder ein bestimmtes System zu wählen, und die Verwendung logischer Methoden kann sehr hilfreich sein.
1. Was ist eine Connector-Anwendung:

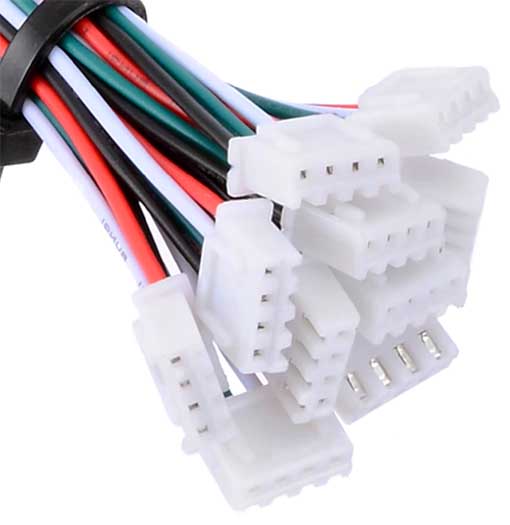

Der erste Schritt bei der Auswahl oder Auswahl eines Steckverbinders kann darin bestehen, den Zweck des Steckverbinders zu definieren. Aspekte wie Board-to-Board, Kabel-zu-Leiterplatte und Kabel-zu-Chassis, ob Steckverbinder erforderlich sind, bestimmen viele seiner Eigenschaften.
2. Betrachten Sie die aktuelle Situation:
Der vom Steckverbinder benötigte Strompegel steuert tendenziell viele der Gesamteigenschaften. Niedrigstromsteckverbinder unterscheiden sich häufig stark von den Steckverbindern, die zum Führen hoher Ströme erforderlich sind. Der Strom, den der Stecker führen muss, ist einer der wichtigen Faktoren bei der Auswahl eines Steckers. Wenn hohe Strompegel ausgelegt sind, sind bestimmte Arten von Steckverbindern geeignet, und diese Steckverbinder sind tendenziell größer. In Fällen, in denen ein kleinerer Strompegel erforderlich ist, kann ein kleinerer Stecker verwendet werden.
3. Überprüfen Sie den erforderlichen Platz und die gewünschte Form:
Die Form und der Platz, die für den Konnektor verfügbar sind, spielen auch eine wichtige Rolle bei der Entscheidungsfindung, die normalerweise den Typ des verwendeten Konnektors steuert.
4. Umweltanforderungen:
Umgebungsbedingungen können bei der Auswahl eines Steckverbinders eine wichtige Rolle spielen. Viele Anschlüsse sind nur für gutartige Umgebungen geeignet. Andere Steckverbinder müssen möglicherweise unter härteren Bedingungen wie Temperatur, Luftfeuchtigkeit und Vibration betrieben werden. In einigen Fällen kann es erforderlich sein, den Stecker abzudichten, um den Einfluss des Eindringens von Feuchtigkeit zu verringern. Manchmal müssen sie wasserdicht sein, um Wasser und nicht nur Feuchtigkeit zu widerstehen. Dies muss als Teil des Entscheidungsprozesses gesehen werden.
5. Zugentlastung:
Die meisten Steckverbinder haben entweder eine Zugentlastung oder sind als Option erhältlich. An Stellen, an denen Vibrationen wahrscheinlich sind oder Steckverbinder angeschlossen und getrennt werden müssen, ist insbesondere eine Zugentlastung erforderlich.
6. EMV und Screening:
In einigen Fällen ist ein Screening erforderlich, insbesondere für EMV-Anforderungen. Einige Anschlüsse können eine zusätzliche Filterung durchführen oder sind bereits enthalten.
7. Überlegungen zur Spannung:
Es ist immer ratsam, die Nennspannung des Steckers zu überprüfen, insbesondere wenn hohe Spannungen verwendet werden. In einigen Fällen kann es erforderlich sein, schwimmende Stifte um hochspannungsführende Stifte herum zu belassen.
