Eigenschaften des YJV Hochspannungskabel

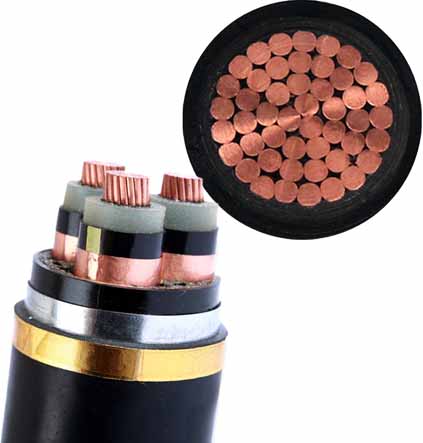

YJV Hochspannungskabel 10kV
Welches YJV-Kabel?

YJ ---- Vernetztes Polyethylen Isolierung
V ---- PVC-Mantel
Der Name des YJV-Kabel modells lautet: XLPE-isoliertes und PVC-ummanteltes Stromkabel
XLPE-isolierte Stromkabel weisen hervorragende thermomechanische Eigenschaften auf. Hervorragende elektrische Eigenschaften und chemische Beständigkeit. Es hat auch die Vorteile einer einfachen Struktur, eines geringen Gewichts und einer unbegrenzten Fallgrenze für das Verlegen. Es ist ein neuartiges Kabel, das in städtischen Stromnetzen, Minen und Fabriken weit verbreitet ist.
Kabel isolierung-vernetztem Polyethylen: Es ist ein vernetztes Polyethylen, das Polyethylen mit linearer Molekülstruktur in eine dreidimensionale Netzwerkstruktur, chemische und physikalische Verfahren verwendet zu konvertieren. Dadurch werden die thermo mechanischen Eigenschaften von Polyethylen stark verbessert, wodurch ausgezeichnete elektrische Eigenschaften erhalten bleiben.
Die maximale Nenntemperatur des XLPE-isolierten Stromkabel leiters beträgt 90 ° C. Die Arbeit temperatur ist höher als die von PVC-isolierten und Polyethylen-isolierten Kabeln, so dass die Strombelastbarkeit des Kabels weiter verbessert wird.

YJV Kabel Executive Standard
GB / T12706.2-2008: Nennspannung 1KV (Um = 1,2KV) bis 35KV (Um = 1,2KV) extrudierte isolierte Stromkabel und Zubehör
IEC60502-2: 2005: Nennspannung 1 ~ 30 kV extrudiertes isoliertes Stromkabel und Zubehör
GB / T10438-2004: "Vernetzte PVC-isolierte Drähte und Kabel mit Nennspannungen unter 450/750"

Anforderungen für die Verwendung von YJV-Kabeln
Betriebstemperatur
Die höchste Nennarbeit temperatur des Leiters beträgt 90 ° C.
Kurzschlus temperatur des Leiters
Die maximale Temperatur darf 250 ° C nicht überschreiten und die maximale Zeit darf 5 Sekunden nicht überschreiten.

Installations- und Verlege temperatur des YJV-Kabels
Die Installations- und Verlege temperatur des Kabels darf nicht unter 0 ° C liegen
In der Luft liegen: Umgebung temperatur 40 ° C.
Einlegen in den Boden: Umgebung temperatur 25 ° C.

Spezifikation

Modell-
Kupferkern
Modell-
Aluminiumkern
Name
Geltungsbereich
YJV
YJY
YJLV
YJLY
Kupferkern oder Aluminiumkern vernetztes, mit Polyethylen isoliertes / PVC-ummanteltes Stromkabel
Kupferkern oder Aluminiumkern vernetztes, mit Polyethylen isoliertes / mit Polyethylen ummanteltes Stromkabel
In Innenräumen, in Tunneln, Kabelgräben und Rohrleitungen verlegen oder in lockerem Boden vergraben. Das Kabel kann einer bestimmten Verlegetraktion standhalten, jedoch keinen mechanischen äußeren Kräften standhalten
YJV22
YJY23
YJLV22
YJLY23
Kupferkern oder Aluminiumkern vernetztes, mit Poly, Vinyl isoliertes Stahlband, gepanzertes / PVC-ummanteltes Stromkabel
Kupferkern oder Aluminiumkern vernetztes, mit Poly, Vinyl isoliertes Stahlband, gepanzertes / mit Polyethylen ummanteltes Stromkabel
Es eignet sich für Innen-, Tunnel-, Kabelgraben- und unterirdische Verlegungen. Das Kabel kann externen mechanischen Kräften standhalten, aber großen Zugkräften nicht standhalten
YJV32
YJY33
YJLV32
YJLY33
Kupferkern oder Aluminiumkern vernetztes, mit Poly, Vinyl isoliertes, dünnes Stahldraht, gepanzertes / PVC-ummanteltes Stromkabel
Kupferkern oder Aluminiumkern vernetztes Poly, Vinyl-isoliertes feines Stahldraht-gepanzertes Poly / Vinyl-ummanteltes Stromkabel
Geeignet für Bereiche mit hohem Gefälle. Kann mechanischen äußeren Kräften und erheblichen Zugkräften standhalten
YJV42
YJY43
YJLV42
YJLY43
Kupferkern oder Aluminiumkern vernetztes, mit Poly, Vinyl isoliertes, dickes Stahldraht, gepanzertes / PVC-ummanteltes Stromkabel
Kupferkern oder Aluminiumkern vernetztes, mit Poly, Vinyl isoliertes, dickes Stahldraht, gepanzertes / mit Polyethylen ummanteltes Stromkabel
Geeignet für Bereiche mit hohem Gefälle. Kann mechanischen äußeren Kräften und erheblichen Zugkräften standhalten
