Bearbeitung von Klemmen für Praezisions Stecker
- PRODUCT DETAIL
Verdrahtung Präzisions Klemme sind gängige Produkte für Verbindungszubehör in der industriellen Automatisierungsindustrie. Es verfügt über eine breite Palette von Typen und Komplettfunktionen und bietet absolute Vorteile im Bereich der Kabelverbindung und Signalübertragung. Der Abschlussmodus bezieht sich auf den Verbindungsmodus des Anschlusskontaktpaars mit dem Draht oder Kabel. Eine angemessene Wahl der Verbindungsmethode und die korrekte Verwendung der Terminierungstechnologie sind ebenfalls ein wichtiger Aspekt bei der Verwendung und Auswahl von Kunststoffklemmen
Crimpen der Klemmen

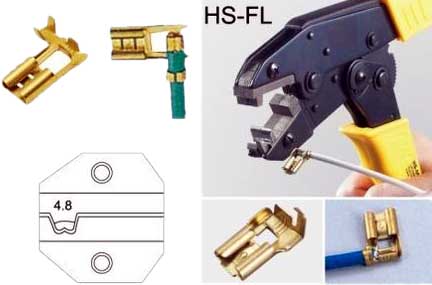

Das Crimpen ist eine Technik zum Komprimieren und Verdrängen von Metall innerhalb bestimmter Grenzen und zum Verbinden von Drähten mit Kontaktpaaren. Eine gute Crimpverbindung kann einen gegenseitigen Metallschmelzfluss erzeugen, so dass sich der Draht und das Kontaktpaarmaterial symmetrisch verformen. Diese Art der Verbindung ähnelt der Kaltschweißverbindung, die eine bessere mechanische Festigkeit und elektrische Kontinuität erzielen kann und härteren Umgebungsbedingungen standhält. Gegenwärtig wird allgemein angenommen, dass die Verwendung der richtigen Crimpverbindung besser ist als das Löten, insbesondere in Hochstromsituationen. Zum Crimpen muss eine spezielle Crimpzange oder eine automatische oder halbautomatische Crimpmaschine verwendet werden. Entsprechend dem Drahtabschnitt des kaltgepressten Anschlusses und dem kaltgepressten Ende sollte der richtige Drahtzylinder richtig ausgewählt werden. Es ist zu beachten, dass die Crimpverbindung eine dauerhafte Verbindung ist und nur einmal verwendet werden kann.
Anschluss Wicklung
Das Wickeln dient zum Aufwickeln des Drahtes direkt auf den Wickelpfosten des Winkelkontaktstücks. Während des Wickelns wird der Draht unter kontrollierter Spannung gewickelt, eingedrückt und an den Ecken des Wickelpfostens des Kontaktstücks befestigt, um einen luftdichten Kontakt zu bilden. Es gibt verschiedene Anforderungen für das Wickeln von Drähten:
Der Nennwert des Drahtdurchmessers sollte im Bereich von 0,25 mm bis 1,0 mm liegen;
Wenn der Drahtdurchmesser nicht mehr als 0,5 mm beträgt, beträgt die Dehnung des Leitermaterials nicht weniger als 15%;
Wenn der Durchmesser des Drahtes größer als 0,5 mm ist, beträgt die Dehnung des Leitermaterials nicht weniger als 20%. Wickelwerkzeuge umfassen Wickelpistolen und festwickelnde Maschinen.
Anschlussschraube

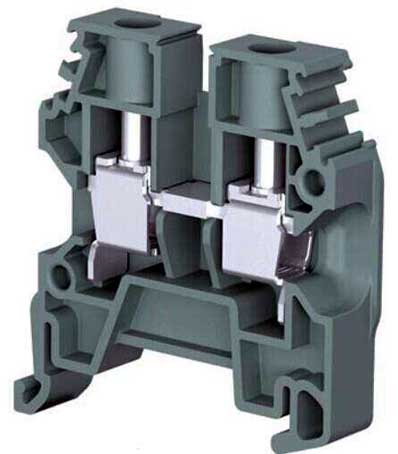

Die Schraubverbindung ist eine Verbindungsmethode unter Verwendung von Präzisionsklemmen mit Schraubverdrahtung. Erinnern Sie Sie daran, auf die maximalen und minimalen Querschnitte der zulässigen Verbindungsdrähte und das maximale Anzugsmoment zu achten, das für Schrauben unterschiedlicher Spezifikationen zulässig ist.
Anschluss Schweißen
Das häufigste Löten ist das Zinnlöten. Das Wichtigste für die Lötverbindung ist die Kontinuität des Metalls zwischen dem Lot und der zu lötenden Oberfläche. Daher ist die Lötbarkeit für Klemmen und kaltgepresste Klemmen wichtig. Die gebräuchlichsten Beschichtungen auf der Lötseite des Drahtringanschlusses sind Zinnlegierung, Silber und Gold. Die gemeinsamen Rohrenden, die dem Reedkontakt entsprechen, sind: Lötklingen-Typ, gelanzte Lötklingen-Typ und gekerbte Lötklingen-Typ. Der Lochkontakt entspricht dem gemeinsamen Schweißende: Bohrbogenkerbentyp.
Das häufigste Löten ist das Zinnlöten. Das Wichtigste für die Lötverbindung ist die Kontinuität des Metalls zwischen dem Lot und der zu lötenden Oberfläche. Daher ist die Lötbarkeit für Klemmen und kaltgepresste Klemmen wichtig. Die gebräuchlichsten Beschichtungen auf der Lötseite des Drahtringanschlusses sind Zinnlegierung, Silber und Gold. Die gemeinsamen Rohrenden, die dem Reedkontakt entsprechen, sind: Lötklingen-Typ, gelanzte Lötklingen-Typ und gekerbte Lötklingen-Typ. Der Lochkontakt entspricht dem gemeinsamen Schweißende: Bohrbogenkerbentyp.
Crimpen der Klemmen
Das Crimpen ist eine Technik zum Komprimieren und Verdrängen von Metall innerhalb bestimmter Grenzen und zum Verbinden von Drähten mit Kontaktpaaren. Eine gute Crimpverbindung kann einen gegenseitigen Metallschmelzfluss erzeugen, so dass sich der Draht und das Kontaktpaarmaterial symmetrisch verformen. Diese Art der Verbindung ähnelt der Kaltschweißverbindung, die eine bessere mechanische Festigkeit und elektrische Kontinuität erzielen kann und härteren Umgebungsbedingungen standhält. Gegenwärtig wird allgemein angenommen, dass die Verwendung der richtigen Crimpverbindung besser ist als das Löten, insbesondere in Hochstromsituationen. Zum Crimpen muss eine spezielle Crimpzange oder eine automatische oder halbautomatische Crimpmaschine verwendet werden. Entsprechend dem Drahtabschnitt des kaltgepressten Anschlusses und dem kaltgepressten Ende sollte der richtige Drahtzylinder richtig ausgewählt werden. Es ist zu beachten, dass die Crimpverbindung eine dauerhafte Verbindung ist und nur einmal verwendet werden kann.
Anschluss Wicklung
Das Wickeln dient zum Aufwickeln des Drahtes direkt auf den Wickelpfosten des Winkelkontaktstücks. Während des Wickelns wird der Draht unter kontrollierter Spannung gewickelt, eingedrückt und an den Ecken des Wickelpfostens des Kontaktstücks befestigt, um einen luftdichten Kontakt zu bilden. Es gibt verschiedene Anforderungen für das Wickeln von Drähten:
Der Nennwert des Drahtdurchmessers sollte im Bereich von 0,25 mm bis 1,0 mm liegen;
Wenn der Drahtdurchmesser nicht mehr als 0,5 mm beträgt, beträgt die Dehnung des Leitermaterials nicht weniger als 15%;
Wenn der Durchmesser des Drahtes größer als 0,5 mm ist, beträgt die Dehnung des Leitermaterials nicht weniger als 20%. Wickelwerkzeuge umfassen Wickelpistolen und festwickelnde Maschinen.
Anschlussschraube
Die Schraubverbindung ist eine Verbindungsmethode unter Verwendung von Präzisionsklemmen mit Schraubverdrahtung. Erinnern Sie Sie daran, auf die maximalen und minimalen Querschnitte der zulässigen Verbindungsdrähte und das maximale Anzugsmoment zu achten, das für Schrauben unterschiedlicher Spezifikationen zulässig ist.
