Was ist der Strom- oder Signalanschluss?

Steckverbinder werden in China auch als Gelenke und Buchsen bezeichnet. Bezieht sich im Allgemeinen auf elektrische Steckverbinder. Das heißt, ein Gerät, das zwei aktive Geräte verbindet, um Strom oder Signal zu übertragen.
Das männliche und das weibliche Ende können Informationen oder Strom über das Verbindungskabel übertragen, das auch als Verbinder bezeichnet wird.



  • PRODUCT DETAIL
Was ist der Strom- oder Signalanschluss?
Steckverbinder werden in China auch als Gelenke und Buchsen bezeichnet. Bezieht sich im Allgemeinen auf elektrische Steckverbinder. Das heißt, ein Gerät, das zwei aktive Geräte verbindet, um Strom oder Signal zu übertragen.
Das männliche und das weibliche Ende können Informationen oder Strom über das Verbindungskabel übertragen, das auch als Verbinder bezeichnet wird.


Der Zweck des Stiftsteckers

Der Zweck des Steckverbinders
1. Verbessern Sie den Produktions- und Montageprozess
Steckverbinder vereinfachen den Montageprozess elektronischer Produkte und vereinfachen auch den Massenproduktionsprozess von Produkten.
2. Das Produkt ist leicht zu reparieren
Wenn eine elektronische Komponente ausfällt, kann die ausgefallene Komponente nach der Installation des Steckverbinders schnell ausgetauscht werden.
3. Das Produkt ist einfach zu aktualisieren
Mit der Weiterentwicklung der Technologie können mit Steckverbindern ausgestattete Produkte bequemer sein, um alte Komponenten durch neue und fortschrittlichere Komponenten zu ersetzen.
4. Verbessern Sie die Flexibilität des Produktdesigns
Die Verwendung von Steckverbindern ermöglicht Ingenieuren eine größere Flexibilität beim Entwerfen und Integrieren neuer Produkte und beim Zusammenstellen von Systemen.

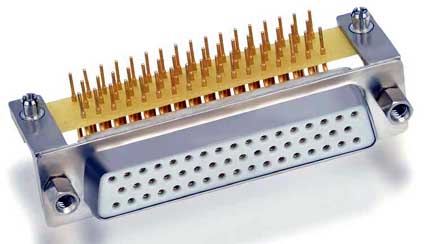

männlichen Stecker

Grundlegende Leistung des Steckverbinders
Die Grundleistung des Steckverbinders kann in drei Kategorien unterteilt werden:
Das ist mechanische Leistung, elektrische Leistung und Umweltleistung. Eine weitere wichtige mechanische Leistung ist die mechanische Lebensdauer des Steckverbinders. Die mechanische Lebensdauer ist eigentlich ein Haltbarkeitsindikator, der in der nationalen Norm GB5095 als mechanische Funktionsfähigkeit bezeichnet wird. Es wird ein Einführungs- und ein Ausziehvorgang als Zyklus verwendet, und es wird als Beurteilungsgrundlage verwendet, ob der Verbinder normalerweise seine Verbindungsfunktion (z. B. den Kontaktwiderstandswert) nach dem angegebenen Einführungs- und Entfernungszyklus ausführen kann.

1. Mechanische Leistung Was die Verbindungsfunktion betrifft, so ist die Einsetzkraft eine wichtige mechanische Leistung. Die Einführ- und Extraktionskraft wird in Einführ- und Extraktionskraft unterteilt (Extraktionskraft wird auch als Trennkraft bezeichnet), die Anforderungen der beiden sind unterschiedlich. In den einschlägigen Normen sind Bestimmungen für maximale Einführkraft und minimale Trennkraft enthalten. Dies zeigt, dass aus Sicht der Verwendung die Einführkraft gering sein sollte (es gibt Strukturen mit geringer Einführkraft LIF und ohne Einführkraft ZIF), und wenn die Trennkraft zu gering ist, beeinträchtigt dies die Zuverlässigkeit des Kontakts. Die Steckkraft und mechanische Lebensdauer des Verbinders auf die Kontaktstruktur (Überdruck), die Beschichtungsqualität (Gleitreibungskoeffizient) des Kontaktteils, und die Maßgenauigkeit der Kontaktanordnung (Alignment) bezogen.

Kontaktwiderstand von Terminal-Anschluss

2. Elektrische Leistung Die elektrische Hauptleistung des Steckverbinders umfasst den Kontaktwiderstand, den Isolationswiderstand und die Durchschlagfestigkeit.

Elektrische Steckverbinder mit hohem Kontaktwiderstand sollten einen niedrigen und stabilen Kontaktwiderstand haben. Der Kontaktwiderstand des Steckverbinders variiert zwischen einigen Milliohm und einigen zehn Milliohm.
Der Isolationswiderstand ist ein Index der Isolationsleistung zwischen elektrischen Steckerkontakten und zwischen den Kontakten und dem Gehäuse. Seine Größe reicht von Hunderten von Megaohm bis zu mehreren tausend Megaohm.
Durchschlagfestigkeit oder die Spannung standhalten, die dielektrische Spannungsfestigkeit. Es kennzeichnet die Fähigkeit, der Nennprüfspannung zwischen den Steckerkontakten oder zwischen den Kontakten und der Schale standzuhalten.

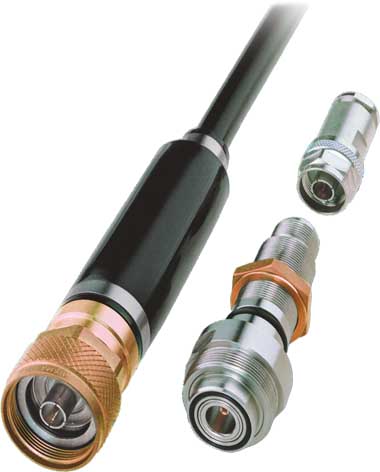

Anti-Interferenz Hochfrequenz Koaxial Stecker
Andere elektrische Eigenschaften.
Die Dämpfung elektromagnetischer Interferenzlecks dient zur Bewertung der Abschirmwirkung elektromagnetischer Interferenzen des Steckverbinders und wird im Allgemeinen im Frequenzbereich von 100 MHz bis 10 GHz getestet.
Für Hochfrequenz-Koaxialstecker gibt es elektrische Anzeigen wie charakteristische Impedanz, Einfügungsverlust, Reflexionskoeffizient und Spannungs-Stehwellenverhältnis (VSWR). Aufgrund der Entwicklung der digitalen Technologie ist zum Verbinden und Übertragen von digitalen Hochgeschwindigkeitsimpulssignalen ein neuer Steckertyp, nämlich ein Hochgeschwindigkeits-Signalverbinder, erschienen. Entsprechend sind in Bezug auf die elektrische Leistung neben der charakteristischen Impedanz einige neue elektrische Indikatoren aufgetaucht:
Wie Übersprechen (Übersprechen), Übertragungsverzögerung (Verzögerung), Zeitverzögerung (Versatz) und so weiter.

3. Umweltleistung Die übliche Umweltleistung umfasst Temperaturbeständigkeit, Feuchtigkeitsbeständigkeit, Salzsprühbeständigkeit, Vibrations- und Stoßfestigkeit.

①  Temperaturbeständigkeit Gegenwärtig beträgt die maximale Arbeitstemperatur der Steckverbinder 200 ° C (mit Ausnahme einiger spezieller Hochtemperatur-Steckverbinder) und die niedrigste Temperatur -65 ° C. Wenn der Stecker arbeitet, erzeugt der Strom am Kontaktpunkt Wärme, was zu einem Temperaturanstieg führt. Daher wird allgemein angenommen, dass die Arbeitstemperatur gleich der Summe der Umgebungstemperatur und des Temperaturanstiegs des Kontakts sein sollte. In einigen Spezifikationen ist der maximale Temperaturanstieg, den der Stecker unter dem Nennbetriebsstrom zulässt, klar angegeben.
Das Eindringen von Feuchtigkeitsbeständigkeit beeinträchtigt die Isolationsleistung des Steckverbinders und korrodiert Metallteile. Die Testbedingungen für konstante Luftfeuchtigkeit und Wärme sind relative Luftfeuchtigkeit von 90% bis 95% (gemäß Produktspezifikationen bis zu 98%) und Temperatur + 40 ± 20 ° C. Die Prüfzeit muss mindestens 96 Stunden betragen, wie vom Produkt angegeben. Der Wechselwärme- und Feuchtigkeitstest ist strenger.
Schlag- und Vibrationsfestigkeit von Fahrzeug Steckverbindern
Wenn salzsprühfeste Steckverbinder in einer Umgebung arbeiten, die Feuchtigkeit und Salz enthält, können die Oberflächenbehandlungsschichten ihrer Metallstrukturen und Kontakte galvanische Korrosion erzeugen, die die physikalischen und elektrischen Eigenschaften des Steckverbinders beeinträchtigt. Um die Widerstandsfähigkeit elektrischer Steckverbinder gegenüber dieser Umgebung zu bewerten, wird ein Salzsprühtest festgelegt. Es hängt den Stecker in eine temperaturgesteuerte Testbox und sprüht eine Natriumchloridlösung mit einer bestimmten Konzentration mit Druckluft aus, um eine Salznebelatmosphäre zu bilden. Die Expositionszeit ist in der Produktspezifikation angegeben und beträgt mindestens 48 Stunden.
Vibration und Schock Die Beständigkeit gegen Vibration und Schock ist eine wichtige Leistung elektrischer Steckverbinder, insbesondere in speziellen Anwendungsumgebungen wie Luft- und Raumfahrt, Eisenbahn- und Straßentransport. Sie dient dazu, die Robustheit der mechanischen Struktur des elektrischen Steckverbinders und die Zuverlässigkeit des elektrischen Kontakts zu testen Wichtige Indikatoren. Die einschlägigen Prüfmethoden enthalten klare Vorschriften. Im Schocktest sollten die Spitzenbeschleunigung, die Dauer und die Stoßimpulswellenform sowie die Unterbrechungszeit der elektrischen Kontinuität angegeben werden.


Andere Umweltleistung wird auf Nutzungsanforderungen zugrunde gelegt: Andere Umwelteigenschaften von elektrischen Steckverbindern umfassen Luftdichtheit (Luftleckage, Flüssigkeitsdruck), Eintauchen von Flüssigkeit (Beständigkeit gegen bestimmte Flüssigkeiten), niedriger Luftdruck usw.
