Einfuehrung in Kfz Steckverbinder
- PRODUCT DETAIL
Was ist ein Autoanschluss?
Kfz-Steckverbinder sind eine Komponente, die von der Elektrotechnik und dem technischen Personal häufig berührt wird. Ihre Rolle ist sehr einfach: Eine Kommunikationsbrücke wird zwischen den blockierenden Teilen oder isolierten Schaltkreisen in der Automobilschaltung aufgebaut, so dass der Strom fließen kann und die Schaltung die vorbestimmte Funktion realisieren kann. Form und Struktur von Automobilverbindern ändern sich ständig und bestehen hauptsächlich aus vier grundlegenden Strukturkomponenten. Sie sind: Kontakte, Gehäuse (je nach Typ), Isolatoren, Zubehör. In der Industrie wird es auch als Mantel, Stecker und Kunststoffgehäuse bezeichnet.
Über Kfz-Steckverbinder
Im Allgemeinen werden in Automobilen fast einhundert Arten von Steckverbindern verwendet, und in einem einzelnen Automodell werden etwa Hunderte von Steckverbindern verwendet. Da Menschen immer höhere Anforderungen an Sicherheit, Umweltschutz, Komfort und Intelligenz von Automobilen haben. Die zunehmende Anwendung von Automobilelektronik Produkten wird dazu führen, dass die Anzahl der Kfz-Steckverbinder Anwendungen zunimmt.

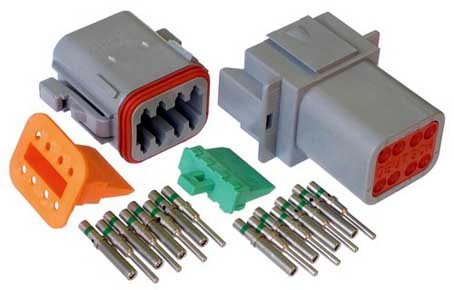

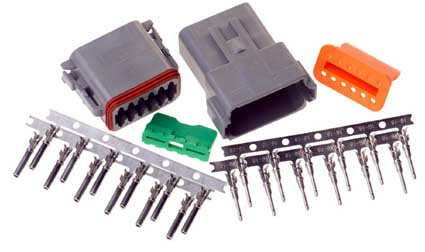

Vier Grundstruktur Komponenten von Kraftfahrzeug Steckverbinder
I. Der Kontakt ist das Kernstück des Fahrzeugsteckers, um die elektrische Verbindungsfunktion zu vervollständigen. Im Allgemeinen besteht ein Kontaktpaar aus einem männlichen Kontaktstück und einem weiblichen Kontaktstück, und die elektrische Verbindung wird durch Einsetzen der weiblichen und männlichen Kontaktstücke vervollständigt. Der männliche Kontakt ist ein starres Teil und seine Form ist zylindrisch (runder Stift), quadratischer Zylinder (quadratischer Stift) oder flach (Einsatzstück). Die männlichen Kontakte bestehen in der Regel aus Messing oder Phosphorbronze. Der weibliche Kontakt ist die Buchse, die den Schlüsselteil des Kontaktpaars darstellt. Es beruht darauf, dass die elastische Struktur beim Einführen in den Stift elastisch verformt wird, um eine elastische Kraft zu erzeugen, die einen engen Kontakt mit dem positiven Kontaktstück bildet, um die Verbindung zu vervollständigen. Es gibt viele Arten von Wagenheberstrukturen, einschließlich zylindrischer (geteilt, Einschnürung), Stimmgabel-Typ; Cantilever-Typ (Längsschlitz); gefalteter Typ (Längsschlitz, 9-förmig); Kastenform (Vierkantbuchse) und Hyperboloid-Drahtfederbuchse usw.
II. Die Schale ist die äußere Abdeckung des Fahrzeugsteckers. Es bietet mechanischen Schutz für die eingebaute isolierende Montageplatte und die Stifte, sorgt für die Ausrichtung von Stecker und Buchse beim Zusammenstecken und befestigt dann den Stecker am Gerät.
III. Isolatoren, Isolatoren werden oft auch als Basis oder Einsätze für Fahrzeugverbinder bezeichnet. Seine Funktion besteht darin, die Kontaktstücke entsprechend der erforderlichen Position und dem erforderlichen Abstand anzuordnen und die Isolationsleistung zwischen den Kontaktstücken und zwischen dem Kontaktstück und der Schale sicherzustellen. Guter Isolationswiderstand, Spannungsfestigkeit und einfache Verarbeitung sind die Grundvoraussetzungen für die Auswahl von Isoliermaterialien, die zu Isolatoren verarbeitet werden sollen.
IV. Zubehör und Zubehör sind in strukturelles Zubehör und Installationszubehör unterteilt. Strukturzubehör wie Klemmring, Positionierschlüssel, Positionierstift, Führungsstift, Verbindungsring, Kabelklemme, Dichtring, Dichtung usw. Installieren Sie Zubehör wie Schrauben, Muttern, Schrauben, Federringe usw. Die meisten Zubehörteile haben Standardteile und gemeinsame Teile. Es sind diese vier grundlegenden Strukturkomponenten, die es Automobilverbindern ermöglichen, als Brücken zu fungieren und stabil zu arbeiten.
Design Standards für Kfz-Steckverbinder
Mit der rasanten Entwicklung der Automobilindustrie entwickeln sich ständig verschiedene Funktionsteile und verschiedene Teile von Automobilen in Richtung Intelligenz, Verfeinerung und Zuverlässigkeit. Höhere Anforderungen werden auch an das strukturelle Design, das Erscheinungsbild und die Materialien von Automobilverbindern gestellt.
Kfz-Steckverbinder müssen dem USCAR-20-Standard entsprechen, dem Leistungsstandard für elektrische Kfz-Steckverbindersysteme. Es ist vorgeschrieben, dass die Kontaktfläche des elektrischen Steckverbinders des Fahrzeugsteckers während des gesamten Lebenszyklus immer zuverlässig sein sollte, einschließlich der folgenden Faktoren:
1. Das Material des Steckerkontakts ist stabil und zuverlässig
2. Stabile positive Kraft
3. Die Spannung und der Strom der Schaltung sind stabil
4. Der Temperaturbedarf liegt innerhalb des angegebenen Bereichs, einschließlich der Umgebungstemperatur und des eigenen Temperaturanstiegs
5. Bessere Robustheit
6. Es muss mit dem Anschluss identisch sein, der für Hochgeschwindigkeits- und Fernkommunikationscomputer verwendet wird. Kfz-Steckverbinder müssen unter rauen Bedingungen zuverlässig arbeiten können
7. Steckkraft des Steckers: unter 20,5 kg;
8, Beibehaltung des Steckverbinders: Über 2,5 kg;
9. Hitzebeständigkeit: -40 ~ 120 ° C.
China wird in Zukunft eine wichtige Produktionsbasis für globale Automobilverbinder sein. Neben den bestehenden bekannten internationalen Erstherstellern werden andere Hersteller, die noch keine Fabriken in China eingerichtet haben, aufgrund der lokalen Nachfrage weiter zunehmen. Unter dem Einfluss von Faktoren wie lokaler Beschaffung und Kostenvorteilen wurden schrittweise Produktionsstätten in China eingerichtet, um die Bedürfnisse lokaler Hersteller von Autokomponenten zu befriedigen.
Daher wird die Zukunft der chinesischen Automobilverbinderindustrie ein sehr harter Wettbewerb zwischen Unternehmen mit ausländischer Finanzierung und chinesischen lokalen Unternehmen sein! China wird auch eines der wichtigsten Produktionsländer für Automobilverbinder im Rahmen der Entwicklung von Unternehmen mit ausländischer Finanzierung und lokalen Unternehmen. Es bleibt abzuwarten, wer in Zukunft der Oberherr der chinesischen Automobilverbinder von lokalen Unternehmen, Unternehmen mit ausländischer Finanzierung und Unternehmen mit ausländischer Finanzierung sein wird!
Kfz-Steckverbinder sind eine Komponente, die von der Elektrotechnik und dem technischen Personal häufig berührt wird. Ihre Rolle ist sehr einfach: Eine Kommunikationsbrücke wird zwischen den blockierenden Teilen oder isolierten Schaltkreisen in der Automobilschaltung aufgebaut, so dass der Strom fließen kann und die Schaltung die vorbestimmte Funktion realisieren kann. Form und Struktur von Automobilverbindern ändern sich ständig und bestehen hauptsächlich aus vier grundlegenden Strukturkomponenten. Sie sind: Kontakte, Gehäuse (je nach Typ), Isolatoren, Zubehör. In der Industrie wird es auch als Mantel, Stecker und Kunststoffgehäuse bezeichnet.
Über Kfz-Steckverbinder
Im Allgemeinen werden in Automobilen fast einhundert Arten von Steckverbindern verwendet, und in einem einzelnen Automodell werden etwa Hunderte von Steckverbindern verwendet. Da Menschen immer höhere Anforderungen an Sicherheit, Umweltschutz, Komfort und Intelligenz von Automobilen haben. Die zunehmende Anwendung von Automobilelektronik Produkten wird dazu führen, dass die Anzahl der Kfz-Steckverbinder Anwendungen zunimmt.
Vier Grundstruktur Komponenten von Kraftfahrzeug Steckverbinder
I. Der Kontakt ist das Kernstück des Fahrzeugsteckers, um die elektrische Verbindungsfunktion zu vervollständigen. Im Allgemeinen besteht ein Kontaktpaar aus einem männlichen Kontaktstück und einem weiblichen Kontaktstück, und die elektrische Verbindung wird durch Einsetzen der weiblichen und männlichen Kontaktstücke vervollständigt. Der männliche Kontakt ist ein starres Teil und seine Form ist zylindrisch (runder Stift), quadratischer Zylinder (quadratischer Stift) oder flach (Einsatzstück). Die männlichen Kontakte bestehen in der Regel aus Messing oder Phosphorbronze. Der weibliche Kontakt ist die Buchse, die den Schlüsselteil des Kontaktpaars darstellt. Es beruht darauf, dass die elastische Struktur beim Einführen in den Stift elastisch verformt wird, um eine elastische Kraft zu erzeugen, die einen engen Kontakt mit dem positiven Kontaktstück bildet, um die Verbindung zu vervollständigen. Es gibt viele Arten von Wagenheberstrukturen, einschließlich zylindrischer (geteilt, Einschnürung), Stimmgabel-Typ; Cantilever-Typ (Längsschlitz); gefalteter Typ (Längsschlitz, 9-förmig); Kastenform (Vierkantbuchse) und Hyperboloid-Drahtfederbuchse usw.
II. Die Schale ist die äußere Abdeckung des Fahrzeugsteckers. Es bietet mechanischen Schutz für die eingebaute isolierende Montageplatte und die Stifte, sorgt für die Ausrichtung von Stecker und Buchse beim Zusammenstecken und befestigt dann den Stecker am Gerät.
III. Isolatoren, Isolatoren werden oft auch als Basis oder Einsätze für Fahrzeugverbinder bezeichnet. Seine Funktion besteht darin, die Kontaktstücke entsprechend der erforderlichen Position und dem erforderlichen Abstand anzuordnen und die Isolationsleistung zwischen den Kontaktstücken und zwischen dem Kontaktstück und der Schale sicherzustellen. Guter Isolationswiderstand, Spannungsfestigkeit und einfache Verarbeitung sind die Grundvoraussetzungen für die Auswahl von Isoliermaterialien, die zu Isolatoren verarbeitet werden sollen.
IV. Zubehör und Zubehör sind in strukturelles Zubehör und Installationszubehör unterteilt. Strukturzubehör wie Klemmring, Positionierschlüssel, Positionierstift, Führungsstift, Verbindungsring, Kabelklemme, Dichtring, Dichtung usw. Installieren Sie Zubehör wie Schrauben, Muttern, Schrauben, Federringe usw. Die meisten Zubehörteile haben Standardteile und gemeinsame Teile. Es sind diese vier grundlegenden Strukturkomponenten, die es Automobilverbindern ermöglichen, als Brücken zu fungieren und stabil zu arbeiten.
Design Standards für Kfz-Steckverbinder
Mit der rasanten Entwicklung der Automobilindustrie entwickeln sich ständig verschiedene Funktionsteile und verschiedene Teile von Automobilen in Richtung Intelligenz, Verfeinerung und Zuverlässigkeit. Höhere Anforderungen werden auch an das strukturelle Design, das Erscheinungsbild und die Materialien von Automobilverbindern gestellt.
Kfz-Steckverbinder müssen dem USCAR-20-Standard entsprechen, dem Leistungsstandard für elektrische Kfz-Steckverbindersysteme. Es ist vorgeschrieben, dass die Kontaktfläche des elektrischen Steckverbinders des Fahrzeugsteckers während des gesamten Lebenszyklus immer zuverlässig sein sollte, einschließlich der folgenden Faktoren:
1. Das Material des Steckerkontakts ist stabil und zuverlässig
2. Stabile positive Kraft
3. Die Spannung und der Strom der Schaltung sind stabil
4. Der Temperaturbedarf liegt innerhalb des angegebenen Bereichs, einschließlich der Umgebungstemperatur und des eigenen Temperaturanstiegs
5. Bessere Robustheit
6. Es muss mit dem Anschluss identisch sein, der für Hochgeschwindigkeits- und Fernkommunikationscomputer verwendet wird. Kfz-Steckverbinder müssen unter rauen Bedingungen zuverlässig arbeiten können
7. Steckkraft des Steckers: unter 20,5 kg;
8, Beibehaltung des Steckverbinders: Über 2,5 kg;
9. Hitzebeständigkeit: -40 ~ 120 ° C.
Der Entwicklungstrend der Automotive-Steckverbinder
Gegenwärtig macht der weltweite Kfz-Steckverbinder etwa 15% der Steckverbinderindustrie aus, und es wird erwartet, dass er in Zukunft, angetrieben von elektronischen Automobilprodukten, einen größeren Anteil einnehmen wird. In Bezug auf die Produktkostenstruktur betragen die durchschnittlichen Verbindungskosten pro Fahrzeug in China nur einige hundert RMB. Die Kosten für den Stecker für jedes Auto im Ausland betragen etwa 125 bis 150 US-Dollar. Chinas Markt für Automobilsteckverbinder hat noch großes Entwicklungspotential. In Zukunft wird jedes Auto 600-1.000 elektronische Steckverbinder verwenden, weit mehr als heute.China wird in Zukunft eine wichtige Produktionsbasis für globale Automobilverbinder sein. Neben den bestehenden bekannten internationalen Erstherstellern werden andere Hersteller, die noch keine Fabriken in China eingerichtet haben, aufgrund der lokalen Nachfrage weiter zunehmen. Unter dem Einfluss von Faktoren wie lokaler Beschaffung und Kostenvorteilen wurden schrittweise Produktionsstätten in China eingerichtet, um die Bedürfnisse lokaler Hersteller von Autokomponenten zu befriedigen.
Daher wird die Zukunft der chinesischen Automobilverbinderindustrie ein sehr harter Wettbewerb zwischen Unternehmen mit ausländischer Finanzierung und chinesischen lokalen Unternehmen sein! China wird auch eines der wichtigsten Produktionsländer für Automobilverbinder im Rahmen der Entwicklung von Unternehmen mit ausländischer Finanzierung und lokalen Unternehmen. Es bleibt abzuwarten, wer in Zukunft der Oberherr der chinesischen Automobilverbinder von lokalen Unternehmen, Unternehmen mit ausländischer Finanzierung und Unternehmen mit ausländischer Finanzierung sein wird!
