El nombre completo del cable RVV: alambre flexible revestido de PVC con aislamiento de PVC con núcleo de cobre, también conocido como cable revestido de PVC ligero, comúnmente conocido como alambre revestido suave, es un tipo de cable revestido. Se utiliza principalmente en líneas eléctricas, líneas de control y líneas de transmisión de señales para electrodomésticos, medidores, equipos electrónicos y dispositivos de automatización. En concreto, se puede utilizar en sistemas de alarma antirrobo, sistemas de intercomunicación en edificios, etc.

Definición de cable RVV
El voltaje nominal es de 300 V / 500 V y el número de núcleos varía de 2 núcleos a 24 núcleos de acuerdo con el estándar nacional. Dos o más núcleos están trenzados en un cable y la dirección de trenzado exterior es la correcta. Es ampliamente utilizado en la instalación de control de instrumentos, medidores, intercomunicador de edificios, monitoreo y monitoreo.

El significado de las letras del cable RVV.
La letra R significa cable flexible
La letra V significa aislante de cloruro de polivinilo (PVC)
El cable RVV es el cable más utilizado para sistemas de corriente débil. El número de alambres de núcleo es variable, dos o más, y hay una cubierta de PVC en el exterior, y no hay requisitos especiales para la disposición de los alambres de núcleo.

El papel de la vaina RVV
Por ejemplo: rvv 2 * 0.5 significa 2 cables de 0.5 milímetros cuadrados más una capa de revestimiento exterior. El papel de la funda es
1. Proteja la cubierta interior del cable de daños mecánicos y corrosión química;
2. Mejore la resistencia mecánica del cable.
Requisitos de inspección
RVV se refiere al cable flexible de núcleo de cobre de múltiples hebras, el logotipo en la línea externa, el grosor de la capa de piel y el núcleo. La capa de piel es generalmente un material de policloruro. El núcleo de cobre tiene 19 hilos retorcidos. Las especificaciones son generalmente de 1, 1,5, 2,5 milímetros cuadrados. En cuanto a la longitud de la línea, la línea estándar nacional es de 95-100 metros y la línea no estándar mide aproximadamente 90 metros.

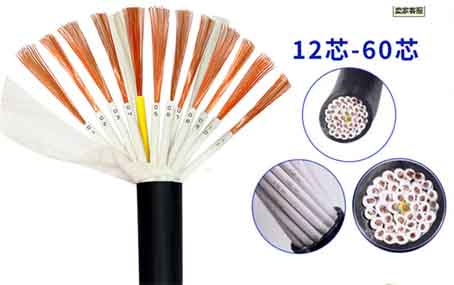

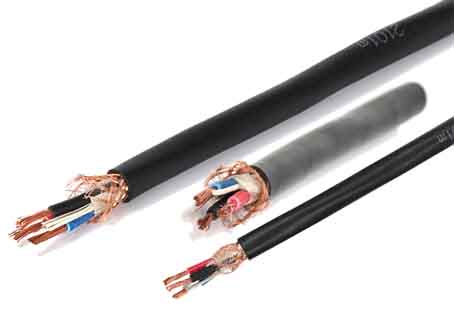

Exhibición del producto del cable RVV
Alambres y cables flexibles con núcleo de cobre, aislados con PVC, revestidos con PVC.
Cable Farrow 227IEC53 (RVV).
Cable Farrow H05VV-F.


Rendimiento del producto del cable RVV
Nombre del producto: cable RVV, cable RVV y cable
Voltaje nominal: 300 V / 500 V.
Conductor: conductor de cobre multifilar, en línea con GB / T 3956 categoría 5 (equivalente a IEC60228.5).
Aislamiento: Compuesto de cloruro de polivinilo (PVC).
Funda: compuesto de cloruro de polivinilo flexible (PVC), gris (RAL7001).
Identificación de núcleos: ≤5 núcleos, núcleos de colores; núcleos negros, números blancos, cables de tierra amarillos y verdes.
Número de núcleos: 2-5 núcleos, 7-36 núcleos (productos fuera del catálogo CCC, sin certificación CCC).
Área de la sección transversal: 0,75-2,5 mm & sup2;, 0,5, 2,5-35 mm & sup2; (productos fuera del catálogo CCC, sin certificación CCC).
Voltaje de prueba: 2000 V, 5 min.
Resistencia de aislamiento:> 200M ohm × KM.
Temperatura de funcionamiento: -30 ~ + 70 ℃.
Radio de curvatura: 15 × diámetro exterior del cable.
Propiedades ignífugas: IEC 60 332.1.
Estándares de referencia: GB 5023, IEC60227, HD VDE21.5 S3.
Especificaciones de embalaje: 100 m, 500 m, 1000 m.

Aplicación de cable
Los cables RVV se utilizan principalmente en lugares de uso flexible, como aparatos eléctricos móviles medianos y ligeros, instrumentación, electrodomésticos, iluminación eléctrica, etc. Puede transmitir señales de control y señales de potencia, y también es adecuado para colocar en puentes y mangueras. Al mismo tiempo, este producto ha obtenido CCC y CE, certificación de marca UL y cumple con los requisitos de HD (estándares armonizados de la UE). Puede aplicarse no solo al mercado estadounidense, sino también al mercado europeo. Según el estándar HD, el modelo de cable es H05VV-F.

Numero de nucleos
2×0.50, 3×0.50, 4×0.50, 5×0.50, 6×0.50, 7×0.50, 8×0.50, 10×0.50, 12×0.50, 18×0.50, 25×0.50, 36×0.50.
2×0.75, 3×0.75, 4×0.75, 5×0.75, 6×0.75, 7×0.75, 8×0.75, 10×0.75, 12×0.75, 18×0.75, 25×0.75, 36×0.75.
2×1.0, 3×1.0, 4×1.0, 5×1.0, 6×1.0, 7×1.0, 8×1.0, 10×1.0, 12×1.0, 18×1.0, 25×1.0, 36×1.0.
2×1.5, 3×1.5, 4×1.5, 5×1.5, 6×1.5, 7×1.5, 8×1.5, 10×1.5, 12×1.5, 18×1.5, 25×1.5, 36×1.5.
2×2.5, 3×2.5, 4×2.5, 5×2.5, 6×2.5, 7×2.5, 8×2.5, 10×2.5, 12×2.5, 18×2.5, 25×2.5, 36×2.5.
2×4.0, 3×4.0, 4×4.0, 5×4.0, 7×4.0.
2×6.0, 3×6.0, 4×6.0, 5×6.0, 7×6.0.
2×10.0, 3×10.0, 4×10.0, 5×10.0.
3×16.0, 4×16.0, 5×16.0.
4×25.0, 5×25.0.
4×36.0, 5×36.0.
Notas:
① También hay un cable RVV de voltaje nominal más grande de 450 / 750V, 600 / 1000V.
② También hay cables de varios núcleos en diferentes colores.
③ En otros lugares especiales se utilizan productos de cable RVV (resistencia a altas y bajas temperaturas, resistencia a la corrosión, resistencia al corte, etc.).

Parámetros técnicos RVV

Número de núcleos × sección transversal estándar mm	especificación	Clasificación de espesor de aislamiento mm	Espesor de la vaina valor especificado mm	La resistencia del conductor Ω / km a 20 ℃ no es más de
				Núcleo de cobre	Núcleo de cobre galvanizado
2×0.5	16/0.20	0.5	0.6	39.0	40.1
2X0.75	24/0.20	0.6	0.8	26.0	26.7
2X1	32/0.20	0.6	0.8	19.5	20.0
2X1.5	30/0.25	0.7	0.8	13.3	13.7
2X2.5	49/0.25	0.8	1.0	7.98	8.21
3×0.5	16/0.20	0.6	0.6	39.0	40.1
3X0.75	24/0.20	0.6	0.8	26.0	26.7
3X1	32/0.20	0.6	0.8	19.5	20.0
3X1.5	30/0.25	0.7	0.9	13.3	13.7
3X2.5	49/0.25	0.8	1.1	7.98	8.21
4X0.75	24/0.20	0.6	0.8	26.0	26.7
4X1	32/0.20	0.6	0.9	19.5	20.0
4X1.5	30/0.25	0.7	1.0	13.3	13.7
4X2.5	49/0.25	0.8	1.1	7.98	8.21
5X0.75	24/0.20	0.6	0.9	26.0	26.7
5X1	32/0.20	0.6	0.9	19.5	20.0
5X1.5	30/0.25	0.7	1.1	13.3	13.7
5X2.5	49/0.25	0.8	1.2	7.98	8.21
