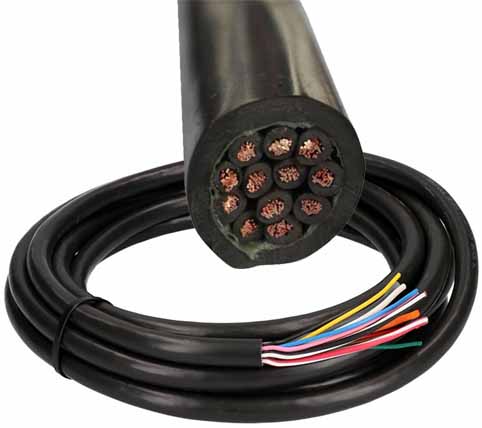

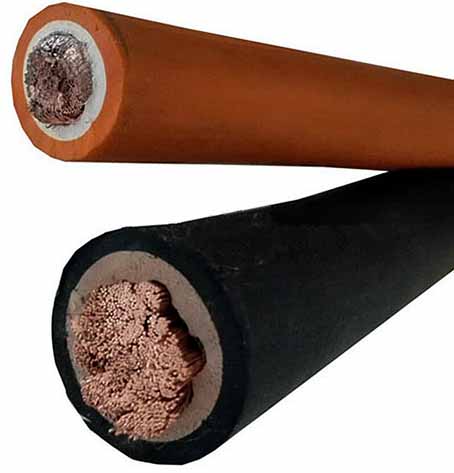

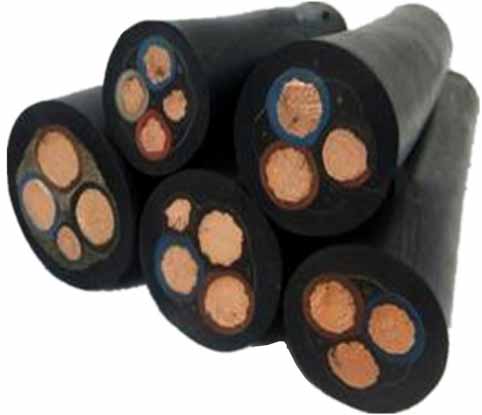

H07RN-F Cable Extra Grande
H07RN-F es un cable de goma, este modelo es un cable exportado a países europeos. Por lo general, lo llamamos: (cable de goma VDE, cable de goma, cable de goma para exteriores, etc.) Tiene una alta flexibilidad y puede soportar la intemperie, aceite / grasa, estrés mecánico y térmico.
El cable es muy flexible, puede soportar el mal tiempo, la grasa, los golpes mecánicos y la presión de temperatura. Las aplicaciones incluyen equipos de procesamiento, fuentes de alimentación móviles, sitios de construcción, equipos escénicos y audiovisuales, áreas portuarias y presas. También se puede fijar en instalaciones de cal, edificios temporales y cuarteles residenciales, drenaje y tratamiento de aguas residuales, ambientes fríos y ambientes industriales severos. En un sistema monofásico o trifásico, el voltaje de trabajo mayor es Uo / U 476 / 825V; en un sistema de CC, el voltaje de trabajo mayor es Uo / U 619/1238 V; si se encuentra en un entorno de instalación fijo o protegido El Uo / U es 600/1000 V.
-Siga VDE-0295 Cl 5, IEC 60228 Cl-5
-El aislamiento de goma EI4 cumple con VDE-0282 Parte 1
-La codificación de colores sigue VDE-0293-308 y HD 186
-Cable de tierra amarillo-verde (tres núcleos y más)
-Funda de neopreno EM2
Condiciones ambientales
Altitud: 1000m
Temperatura del aire ambiente: Temperatura promedio durante muchos años: 10 ℃
Temperatura extremadamente alta: 90 ℃
Temperatura extremadamente baja: -40 ℃
Humedad relativa media: Media de varios años: 80%
Resistencia al terremoto: aceleración horizontal: 0,2 g
Aceleración vertical: 0,1 g
Factor de seguridad: 1,67
Donde g es la aceleración debida a la gravedad y su valor es 9,8 m / s²
Velocidad máxima del viento: 30,0 m / s
Rango de tendido de cables
El cable se coloca principalmente en el aire o se entierra directamente en el suelo que contiene agua, ácido y sal.
Características de uso
La tensión nominal U0 / U es de 450/750 V;
La temperatura ambiente de trabajo a largo plazo del cable: -40 ～ 90 ℃;
La temperatura del entorno de tendido de cables no es inferior a -15 ℃;
El radio de curvatura más pequeño permitido del cable no debe ser inferior a 6 veces el diámetro exterior del cable.
El conductor debe cumplir con los requisitos del quinto conductor especificado en IEC60228.
La superficie del conductor debe ser lisa, libre de grasa, rebabas que dañen el aislamiento y alambres individuales que estén levantados o rotos.
Capa de aislamiento
Cada conductor está cubierto con una capa de aislamiento de material adecuado.
Aislamiento
El valor nominal del espesor del aislamiento debe cumplir con DIN VDE 0250-4, el valor promedio del espesor del aislamiento no debe ser menor que el valor nominal, y el espesor de la parte más delgada no debe ser menor del 90% -0,1 mm de el valor nominal.
El aislamiento adopta caucho de etileno propileno y su rendimiento cumple con los requisitos del material aislante tipo EI4 en DIN VDE 0207-20. El aislamiento debe empaquetarse firmemente sobre el conductor y debe ser fácil de despegar sin dañar el aislante, el conductor o el revestimiento. La superficie aislante debe ser lisa y de color uniforme.
Los núcleos aislados deben identificarse mediante señales de color o señales digitales, y deben cumplir con DIN VDE 0293.
Vaina
El valor nominal del espesor de la cubierta debe cumplir con DIN VDE 0250-4. Y el valor promedio de la cubierta exterior no debe ser menor que el valor nominal, y el espesor de la parte más delgada no debe ser menor al 85% -0,1 mm del valor nominal.
La funda está hecha de neopreno o materiales elastoméricos similares, y su desempeño debe cumplir con los requisitos del tipo EM2 en DIN VDE 0207-21. La funda debe apretarse firmemente sobre el núcleo o revestimiento aislado trenzado, y la superficie de la funda exterior del cable debe ser lisa y de color uniforme.
El diámetro exterior del cable debe cumplir con las regulaciones de DIN VDE 0250-4 y Q / 321023KLA130.
Cable terminado
El valor de la resistencia de CC del conductor del cable terminado a 20 ° C no es mayor que el especificado en IEC60228.
El cable terminado y el núcleo aislado deben poder soportar la prueba de voltaje de resistencia nominal de CA de 2500 V especificada, y no debe producirse ninguna avería en 5 minutos.
Las propiedades mecánicas y físicas del aislamiento del cable terminado cumplen los requisitos de DIN VDE 0282-4.
Las propiedades mecánicas y físicas del revestimiento del cable terminado cumplen con las regulaciones de DIN VDE 0282-4.
El cable terminado debe poder resistir la prueba de rendimiento a baja temperatura especificada a -40 ° C.
El cable terminado debe poder pasar la prueba de combustión especificada en IEC60332.1 o EN 50265-2-1.
El cable terminado debe poder pasar la prueba de resistencia al aceite especificada en EN 60811-2-1.
El cable terminado debe poder resistir la prueba de resistencia a la torsión con cuatro rotaciones de las direcciones de avance y retroceso cada una, el ángulo de torsión no menos de / -150 ° / my el número de veces no menos de 3600 veces. Una vez completada la prueba del cable, el conductor no se romperá y la superficie de la funda no se agrietará.
Los principales parámetros técnicos de ingeniería del cable terminado se muestran en la siguiente tabla:
Ámbito de aplicación
El cable de alimentación H07RN-F para generación de energía eólica es adecuado para movimiento libre, suspensión libre o instalación fija. En un entorno de instalación suspendido, el cable se puede enrollar libremente con el ventilador. La línea de fase del rotor del generador de ventilador a la caja de distribución de energía; la línea de cambio de fase y la línea de tierra del gabinete de distribución de energía del ventilador a la caja.El cable es muy flexible, puede soportar el mal tiempo, la grasa, los golpes mecánicos y la presión de temperatura. Las aplicaciones incluyen equipos de procesamiento, fuentes de alimentación móviles, sitios de construcción, equipos escénicos y audiovisuales, áreas portuarias y presas. También se puede fijar en instalaciones de cal, edificios temporales y cuarteles residenciales, drenaje y tratamiento de aguas residuales, ambientes fríos y ambientes industriales severos. En un sistema monofásico o trifásico, el voltaje de trabajo mayor es Uo / U 476 / 825V; en un sistema de CC, el voltaje de trabajo mayor es Uo / U 619/1238 V; si se encuentra en un entorno de instalación fijo o protegido El Uo / U es 600/1000 V.
Estructura de cable
-Múltiples hilos de conductor de cobre desnudo flexible-Siga VDE-0295 Cl 5, IEC 60228 Cl-5
-El aislamiento de goma EI4 cumple con VDE-0282 Parte 1
-La codificación de colores sigue VDE-0293-308 y HD 186
-Cable de tierra amarillo-verde (tres núcleos y más)
-Funda de neopreno EM2
Condiciones ambientales
Altitud: 1000m
Temperatura del aire ambiente: Temperatura promedio durante muchos años: 10 ℃
Temperatura extremadamente alta: 90 ℃
Temperatura extremadamente baja: -40 ℃
Humedad relativa media: Media de varios años: 80%
Resistencia al terremoto: aceleración horizontal: 0,2 g
Aceleración vertical: 0,1 g
Factor de seguridad: 1,67
Donde g es la aceleración debida a la gravedad y su valor es 9,8 m / s²
Velocidad máxima del viento: 30,0 m / s
Rango de tendido de cables
El cable se coloca principalmente en el aire o se entierra directamente en el suelo que contiene agua, ácido y sal.
Características de uso
La tensión nominal U0 / U es de 450/750 V;
La temperatura ambiente de trabajo a largo plazo del cable: -40 ～ 90 ℃;
La temperatura del entorno de tendido de cables no es inferior a -15 ℃;
El radio de curvatura más pequeño permitido del cable no debe ser inferior a 6 veces el diámetro exterior del cable.
Descripción del Producto
ConductorEl conductor debe cumplir con los requisitos del quinto conductor especificado en IEC60228.
La superficie del conductor debe ser lisa, libre de grasa, rebabas que dañen el aislamiento y alambres individuales que estén levantados o rotos.
Capa de aislamiento
Cada conductor está cubierto con una capa de aislamiento de material adecuado.
Aislamiento
El valor nominal del espesor del aislamiento debe cumplir con DIN VDE 0250-4, el valor promedio del espesor del aislamiento no debe ser menor que el valor nominal, y el espesor de la parte más delgada no debe ser menor del 90% -0,1 mm de el valor nominal.
El aislamiento adopta caucho de etileno propileno y su rendimiento cumple con los requisitos del material aislante tipo EI4 en DIN VDE 0207-20. El aislamiento debe empaquetarse firmemente sobre el conductor y debe ser fácil de despegar sin dañar el aislante, el conductor o el revestimiento. La superficie aislante debe ser lisa y de color uniforme.
Los núcleos aislados deben identificarse mediante señales de color o señales digitales, y deben cumplir con DIN VDE 0293.
Vaina
El valor nominal del espesor de la cubierta debe cumplir con DIN VDE 0250-4. Y el valor promedio de la cubierta exterior no debe ser menor que el valor nominal, y el espesor de la parte más delgada no debe ser menor al 85% -0,1 mm del valor nominal.
La funda está hecha de neopreno o materiales elastoméricos similares, y su desempeño debe cumplir con los requisitos del tipo EM2 en DIN VDE 0207-21. La funda debe apretarse firmemente sobre el núcleo o revestimiento aislado trenzado, y la superficie de la funda exterior del cable debe ser lisa y de color uniforme.
El diámetro exterior del cable debe cumplir con las regulaciones de DIN VDE 0250-4 y Q / 321023KLA130.
Cable terminado
El valor de la resistencia de CC del conductor del cable terminado a 20 ° C no es mayor que el especificado en IEC60228.
El cable terminado y el núcleo aislado deben poder soportar la prueba de voltaje de resistencia nominal de CA de 2500 V especificada, y no debe producirse ninguna avería en 5 minutos.
Las propiedades mecánicas y físicas del aislamiento del cable terminado cumplen los requisitos de DIN VDE 0282-4.
Las propiedades mecánicas y físicas del revestimiento del cable terminado cumplen con las regulaciones de DIN VDE 0282-4.
El cable terminado debe poder resistir la prueba de rendimiento a baja temperatura especificada a -40 ° C.
El cable terminado debe poder pasar la prueba de combustión especificada en IEC60332.1 o EN 50265-2-1.
El cable terminado debe poder pasar la prueba de resistencia al aceite especificada en EN 60811-2-1.
El cable terminado debe poder resistir la prueba de resistencia a la torsión con cuatro rotaciones de las direcciones de avance y retroceso cada una, el ángulo de torsión no menos de / -150 ° / my el número de veces no menos de 3600 veces. Una vez completada la prueba del cable, el conductor no se romperá y la superficie de la funda no se agrietará.
Los principales parámetros técnicos de ingeniería del cable terminado se muestran en la siguiente tabla:
| Número de núcleos y mm² por conductor | Diámetro exterior [mm] | Índice de cobre (kg / km) | Peso (kg / km) |
|---|---|---|---|
| 1 X 1.5 | 5.7 - 6.5 | 14.4 | 59 |
| 1 X 2.5 | 6.3 - 7.2 | 24 | 72 |
| 1 X 4.0 | 7.2 - 8.1 | 38.4 | 99 |
| 1 X 6.0 | 7.9 - 8.8 | 57.6 | 130 |
| 1 X 10.0 | 9.5 - 10.7 | 96 | 230 |
| 1 X 16.0 | 10.8 - 12.0 | 153.6 | 320 |
| 1 X 25.0 | 12.7 - 14.0 | 240 | 450 |
| 1 X 35.0 | 14.3 - 15.9 | 336 | 605 |
| 1 X 50.0 | 16.5 - 18.2 | 480 | 825 |
| 1 X 70.0 | 18.6 - 20.5 | 672 | 1090 |
| 1 X 95.0 | 20.8 - 22.9 | 912 | 1405 |
| 1 X 120.0 | 22.8 - 25.1 | 1152 | 1745 |
| 1 X 150.0 | 25.2 - 27.6 | 1440 | 1887 |
| 1 X 185.0 | 27.6 - 30.2 | 1776 | 2274 |
| 1 X 240.0 | 30.6 - 33.5 | 2304 | 2955 |
| 1 X 300.0 | 33.5 - 36.7 | 2880 | 3479 |
| 3 G 1.0 | 8.3 - 9.6 | 28.8 | 130 |
| 2 X 1.5 | 8.5 - 9.9 | 28.8 | 135 |
| 3 G 1.5 | 9.2 - 10.7 | 43.2 | 165 |
| 4 G 1.5 | 10.2 - 11.7 | 57.6 | 200 |
| 5 G 1.5 | 11.2 - 12.8 | 72 | 240 |
| 7 G 1.5 | 14.7 - 16.5 | 100.8 | 385 |
| 12 G 1.5 | 17.6 - 19.8 | 172.8 | 516 |
| 19 G 1.5 | 20.7 - 26.3 | 273.6 | 800 |
| 24 G 1.5 | 24.3 - 27.0 | 345.6 | 882 |
| 25 G 1.5 | 25.1 - 25.9 | 360 | 920 |
| 2 X 2.5 | 10.2 - 11.7 | 48 | 195 |
| 3 G 2.5 | 10.9 - 12.5 | 72 | 235 |
| 4 G 2.5 | 12.1 - 13.8 | 96 | 290 |
| 5 G 2.5 | 13.3 - 15.1 | 120 | 294 |
| 7 G 2.5 | 17.1 - 19.3 | 168 | 520 |
| 12 G 2.5 | 20.6 - 23.1 | 288 | 810 |
| 19 G 2.5 | 25.5 - 31 | 456 | 1200 |
| 24 G 2.5 | 28.8 - 31.9 | 576 | 1298 |
| 2 X 4.0 | 11.8 - 13.4 | 76.8 | 270 |
| 3 G 4.0 | 12.7 - 14.4 | 115.2 | 320 |
| 4 G 4.0 | 14.0 - 15.9 | 153.6 | 395 |
| 5 G 4.0 | 15.6 - 17.6 | 192 | 485 |
| 7 G 4.0 | 20.1 - 22.4 | 268.8 | 681 |
| 3 G 6.0 | 14.1 - 15.9 | 172.8 | 360 |
| 4 G 6.0 | 15.7 - 17.7 | 230.4 | 475 |
| 5 G 6.0 | 17.5 - 19.6 | 288 | 760 |
| 3 G 10.0 | 19.1 - 21.3 | 288 | 880 |
| 4 G 10.0 | 20.9 - 23.3 | 384 | 1060 |
| 5 G 10.0 | 22.9 - 25.6 | 480 | 1300 |
| 3 G 16.0 | 21.8 - 24.3 | 460.8 | 1090 |
| 4 G 16.0 | 23.8 - 26.4 | 614.4 | 1345 |
| 5 G 16.0 | 26.4 - 29.2 | 768 | 1680 |
| 4 G 25.0 | 28.9 - 32.1 | 960 | 1995 |
| 5 G 25.0 | 32.0 - 35.4 | 1200 | 2470 |
| 3 G 35.0 | 29.3 - 32.5 | 1008 | 1910 |
| 4 G 35.0 | 32.5 - 36.0 | 1344 | 2645 |
| 5 G 35.0 | 35.7 - 39.5 | 1680 | 2810 |
| 4 G 50.0 | 37.7 - 41.5 | 1920 | 3635 |
| 5 G 50.0 | 41.8 - 46.6 | 2400 | 4050 |
| 4 G 70.0 | 42.7 - 47.1 | 2688 | 4830 |
| 4 G 95.0 | 48.4 - 53.2 | 3648 | 6320 |
| 4 G 120.0 | 53.0 - 57.5 | 4608 | 6830 |
| 4 G 150.0 | 58.0 - 63.6 | 5760 | 8320 |
| 4 G 185.0 | 64.0 - 69.7 | 7104 | 9800 |
| 4 G 240.0 | 72.0 - 79.2 | 9216 | 12800 |
