Alambre y cable trenzados de silicona de mica
Los alambres y cables trenzados de silicona (AGRP) se utilizan para la transmisión de energía con voltajes nominales de CA de 0.6 / 1KV e inferiores o para conectar cables de alta temperatura para aparatos eléctricos móviles. El producto tiene las características de radiación de calor, resistencia al frío, resistencia a ácidos y álcalis, gas corrosivo e impermeable. El cable trenzado de silicona tiene una estructura suave, una radiación conveniente y un rendimiento eléctrico estable en un entorno de alta temperatura (baja temperatura). Excelente rendimiento antienvejecimiento y larga vida útil. Es ampliamente utilizado en metalurgia, energía eléctrica, petroquímica, electrónica, fabricación de automóviles y otras industrias.
Estándares de implementación para alambres trenzados de silicona
Q / HHTZH001.1
La prueba de retardante de llama y resistencia al fuego se lleva a cabo en GB12666-90
Utilice las características del alambre trenzado de silicona.
2. La temperatura de instalación y tendido del cable no debe ser inferior a -25 ℃.
3. Radio de curvatura admisible del cable: El cable mínimo es 10 veces el diámetro exterior del cable.

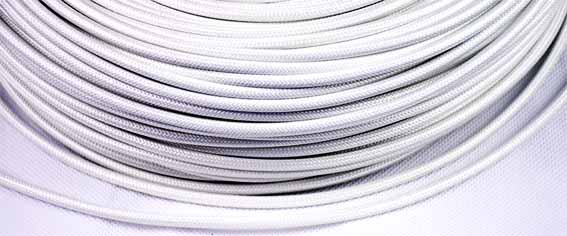

Descripción del producto de alambre trenzado de silicona
Especificaciones del producto: alambre trenzado de silicona de 2,5 cuadrados, que se puede personalizar de acuerdo con los requisitos del cliente
Conductor de alambre: alambre de cobre estañado 50 / 0.25TS
Cuadrado de alambre: 2,5 mm²
Diámetro exterior acabado: 3,6 mm
Aislante: caucho de silicona
Tejer: fibra de vidrio + resina de silicona
Tolerancia del diámetro exterior: ± 0,10 mm

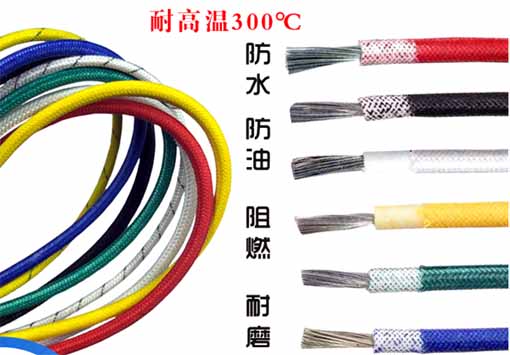

Color del cable: negro, blanco, rojo, verde, azul, amarillo, amarillo-verde, marrón, morado, naranja
Embalaje del producto: 305 metros / rollo
Sección transversal nominal (mm2) |
Estructura del conductor Número / diámetro del alambre (mm) |
Espesor de aislamiento (mm) |
Control de diámetro exterior (mm) |
Resistencia DC del conductor a 20 ℃ (Ω/km) |
Embalaje / longitud (m) |
0.5 | 7 × 0.30 | 0.5 | 2.3 ± 0.3 | 40.8 | 200 |
0.75 | 11 × 0.30 | 0.5 | 2.5 ± 0.3 | 24.3 | 200 |
1 | 14 × 0.30 | 0.5 | 2.6 ± 0.3 | 20.0 | 200 |
1.5 | 21 × 0.30 | 0.5 | 2.9 ± 0.3 | 12.6 | 100 |
2 | 28 × 0.30 | 0.6 | 3.3 ± 0.5 | 9.84 | 100 |
2.5 | 35 × 0.30 | 0.6 | 3.6 ± 0.5 | 7.37 | 100 |
4 | 56 × 0.30 | 0.8 | 4.7 ± 0.5 | 4.83 | 100 |
6 | 84 × 0.30 | 0.8 | 5.5 ± 0.5 | 3.26 | 100 |
10 | 84 × 0.40 | 0.8 | 6.6 ± 0.5 | 1.80 | 100 |
16 | 228 × 0.30 | 0.8 | 7.8 ± 0.5 | 1.31 | 100 |
126 × 0.40 | 0.8 | 7.8 ± 0.5 | 1.31 | 100 | |
25 | 196 × 0.40 | 0.8 | 9.5 ± 0.5 | 0.758 | 100 |
361 × 0.30 | 0.8 | 9.5 ± 0.5 | 0.758 | 100 | |
35 | 494 × 0.30 | 1.0 | 11.2 ± 1.0 | 0.548 | 100 |
50 | 396 × 0.40 | 1.2 | 13.2 ± 1.0 | 0.384 | 100 |
703 × 0.30 | 1.2 | 13.2 ± 1.0 | 0.384 | 100 | |
70 | 551 × 0.40 | 1.2 | 15.4 ± 1.0 | 0.289 | 100 |
988 × 0.30 | 1.2 | 15.4 ± 1.0 | 0.289 | 100 | |
95 | 760 × 0.40 | 1.2 | 17.4 ± 1.0 | 0.205 | 100 |
Observaciones: De acuerdo con el acuerdo entre el proveedor y el comprador, se pueden producir productos con otras especificaciones. |
