Arnés de Cableado de Montaje en Superficie de pcb de Crimpado
1.30 (.051 "), 1.50 (.059"), 1.80 mm (.071 ") arnés de cableado de montaje en superficie de PCB de crimpado (macho, hembra)
1. Conector de acoplamiento vertical, de tipo compacto y de bajo perfil, que proporciona una conexión rápida y sencilla.
2. No habrá llaves de polaridad que estén en la dirección incorrecta o que no puedan acoplarse para evitar que no coincidan.
3. La cabeza hueca superior abierta, acoplamiento a presión, realiza un proceso de ensamblaje rápido, una instalación conveniente y ahorra espacio vertical.
Conector de enchufe de 3 pines, 4 pines, 6 pines, 8 pines, ampliamente utilizado en electricidad, energía, altavoz, automotriz, motor.
1. Conector de acoplamiento vertical, de tipo compacto y de bajo perfil, que proporciona una conexión rápida y sencilla.
2. No habrá llaves de polaridad que estén en la dirección incorrecta o que no puedan acoplarse para evitar que no coincidan.
3. La cabeza hueca superior abierta, acoplamiento a presión, realiza un proceso de ensamblaje rápido, una instalación conveniente y ahorra espacio vertical.

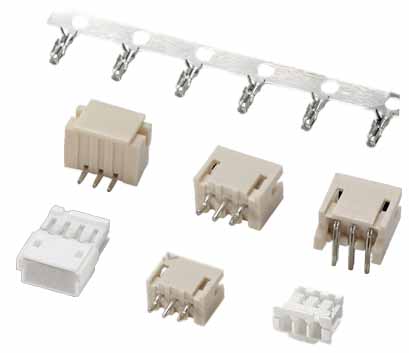

| Conector pequeño de alta corriente de 1,30 mm | |||
| categoria de producto | serie 1300 | Filas | 1 |
| Espaciado de productos | 1,30 mm | Número de polos | 2-12 |
| material del producto | PA66, UL94V-0 | Corriente nominal | 3A AC / DC |
| Color del producto | negro / color natural. | Voltaje nominal | 30V AC/DC |
| Tamaño del cable | (AWG) # 26-28 | Resistencia de contacto | 20 mΩ máx. |
| Material de metal | cobre de alta conductividad | Tensión soportada | 500 V CA / minuto |
| enchapado | chapado en oro | rango de temperatura | -25℃ - +85℃ |
| OD del diámetro del alambre | 0,98 mm (máx.) | Conector de cable a placa | |
| Imagen del producto |
 |
||

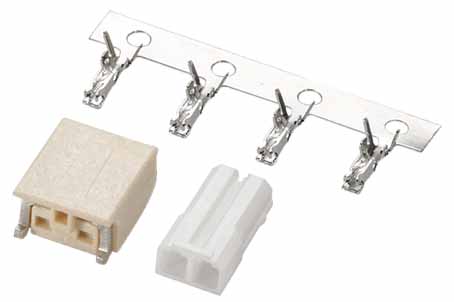

| Terminal de 1,50 mm, mazo de cables prensado | |||
| categoria de producto | serie 1511 | Filas | 1 |
| Espaciado de productos | 1,50 mm | Número de polos | 2-15 |
| material del producto | PA66, UL94V-0 | Corriente nominal | 3A AC / DC |
| Color del producto | color natural | Voltaje nominal | 350V AC/DC |
| Tamaño del cable | (AWG) # 24-30 | Resistencia de contacto | 20 mΩ máx. |
| Material de metal | bronce fosforoso | Tensión soportada | 500 V CA / minuto |
| enchapado | estañado / chapado en oro | rango de temperatura | -25℃ - +85℃ |
| OD del diámetro del alambre | 1,10 mm (máx.) | Conector de cable a placa | |
| Imagen del producto |
 |
||

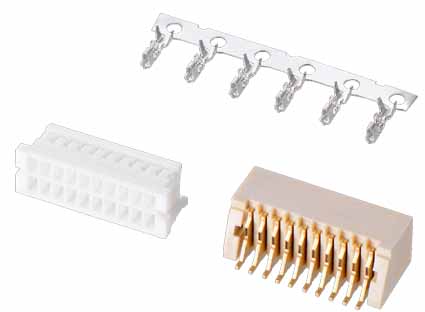

| Mazo de cables de conector de doble fila 1,50 mm (0,059 ") | |||
| categoria de producto | serie 1511 | Filas | 1 |
| Espaciado de productos | 1,50 mm | Número de polos | 2 * 10 |
| material del producto | LCP, UL94V-0 | Corriente nominal | 3A AC / DC |
| Color del producto | color natural | Voltaje nominal | 350V AC/DC |
| Tamaño del cable | (AWG) # 24-30 | Resistencia de contacto | 20 mΩ máx. |
| Material de metal | cobre de alta conductividad | Tensión soportada | 500 V CA / minuto |
| enchapado | estañado / chapado en oro | rango de temperatura | -25℃ - +85℃ |
| OD del diámetro del alambre | 1,10 mm (máx.) | Arnés de cableado de conector de doble fila | |
| Imagen del producto |
 |
||

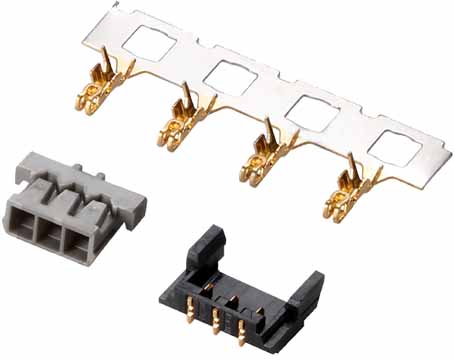

| Arnés de cableado del conector automotriz de 1,80 mm (0,071 ") | |||
| categoria de producto | serie 1800 | Filas | 1 |
| Espaciado de productos | 1,80 mm | Número de polos | 02 |
| material del producto | PA4T / LCP, UL94V-0 | Corriente nominal | 3,2 A AC / DC |
| Color del producto | color natural | Voltaje nominal | 350V AC/DC |
| Tamaño del cable | (AWG) # 20-30 | Resistencia de contacto | 10 mΩ máx. |
| Material de metal | latón | Tensión soportada | 1700 V CA / minuto |
| enchapado | galjanoplastia de estaño | rango de temperatura | -25℃ - +85℃ |
| OD del diámetro del alambre | 1,25 mm (máx.) | Conector automotriz | |
| Imagen del producto |
 |
||
