Arnés de Cableado de Conector de Cable a Placa personalizado

Existen muchos tipos de conectores, que se pueden dividir en conectores circulares, conectores rectangulares, conectores cuadrados, conectores personalizados, etc. según sus formas. De acuerdo con la forma de conexión del terminal del cuerpo del contacto: engarzado, soldadura, bobinado, fijación por tornillo; Según el modo de conexión, se puede dividir en: conector de placa a placa (B a B), conector de cable a placa (W a B) y conector de cable a cable (W a W). Según el tamaño, se puede dividir en: 3.00 mm (.118 "), 3.50 mm (.138"), 3.70 mm (.148 "), 3.96 mm (.156"), 4.00 mm (.157 ") , 4.14 mm (. 163 "), 4.20 mm (.165"), 4.50 mm (.177 "), 5.00 mm (.197"), 5.08 mm (.200 "), 5.70 mm (.224"), 6.20 mm (.244 ")), 6.35 mm (.250"), 7.92 mm (.312 "). Hablemos hoy del conector de parche en el conector de cable a placa.

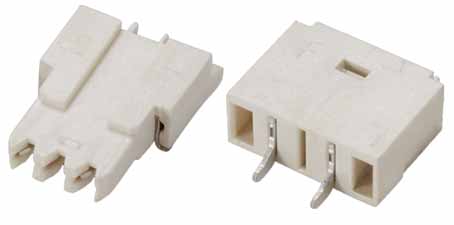

Mazo de cables del conector LED de 3,00 mm (.118 ")
categoria de producto serie 3001 Filas 1
Espaciado de productos 3,00 mm Número de polos 2
material del producto LCP, UL94V-0 Corriente nominal 1A AC / DC
Color del producto color natural Voltaje nominal 150 V CA / CC
Tamaño del cable (AWG) # 26-28 Resistencia de contacto 50 mΩ máx.
Material de metal bronce fosforoso Tensión soportada 1000 V CA / minuto
enchapado galjanoplastia de estaño rango de temperatura -25℃ - +85℃
OD del diámetro del alambre 1,50 mm (máx.) Mazo de cables del conector LED
Imagen del producto Mazo de cables del conector LED

Conector SMT de doble fila de 3.00 mm (.118 ")
categoria de producto serie 3025 Filas 2
Espaciado de productos 3,00 mm Número de polos 2*2-2*12
material del producto PA66, UL94V-0 Corriente nominal 5A AC / DC
Color del producto color natural Voltaje nominal 250 V CA / CC
Tamaño del cable (AWG) # 20-24 Resistencia de contacto 10 mΩ máx.
Material de metal bronce fosforoso Tensión soportada 1000 V CA / minuto
enchapado estañado / chapado en oro rango de temperatura -25℃ - +85℃
OD del diámetro del alambre 1,85 mm (máx.) Conector SMT de doble fila
Imagen del producto Conector SMT de doble fila
