Conector del arnés de cableado del usb de la linterna del coche, arreglo del arnés de cableado del coche
El arnés de cableado del automóvil es el cuerpo principal del circuito del automóvil, y no hay circuito de automóvil sin el arnés de cableado. El mazo de cables se refiere a un componente que se forma al engarzar terminales de contacto (conectores) hechos de material de cobre con alambres y cables, y luego se agregan aislantes de plástico o carcasas de metal al exterior para formar un circuito conectado. La cadena de la industria de mazos de cables incluye alambres y cables, conectores, equipos de procesamiento, fabricación de mazos de cables e industrias de aplicaciones posteriores. Los mazos de cables se utilizan ampliamente y se pueden utilizar en automóviles, electrodomésticos, computadoras y equipos de comunicación, diversos instrumentos electrónicos y medidores. El arnés de cableado de la carrocería conecta toda la carrocería y la forma general es en forma de H.

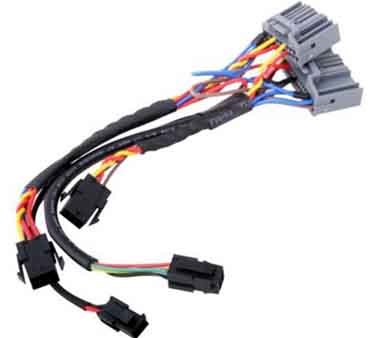

Conector del arnés de cableado usb del faro del coche: de uso común
Las especificaciones comunes para cables en mazos de cables automotrices tienen áreas de sección transversal nominal: 0.5, 0.75, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0, etc. milímetros cuadrados. (Las áreas nominales de la sección transversal comúnmente utilizadas en los automóviles japoneses son: 0,5, 0,85, 1,25, 2,0, 2,5, 4,0, 6,0 milímetros cuadrados, etc.). Cada uno de ellos tiene un valor de corriente de carga permisible y está equipado con cables para diferentes equipos de consumo de energía. Tome el arnés de cableado completo del vehículo como ejemplo. La línea de especificación 0.5 es adecuada para luces de instrumentos, luces indicadoras, luces de puertas, luces de techo, etc.; La línea de especificación 0.75 es adecuada para luces de matrícula, luces pequeñas delanteras y traseras, luces de freno, etc .; 1.0 La línea de especificaciones es adecuada para intermitentes, faros antiniebla, etc .; 1.5 La línea de especificaciones es adecuada para faros, altavoces, etc .; Las líneas eléctricas principales, como los cables del inducido del generador, los cables de conexión a tierra, etc., requieren de 2,5 a 4 milímetros cuadrados de cables. Esto solo se refiere al automóvil general, la clave es mirar el valor actual máximo de la carga. Por ejemplo, el cable de tierra de la batería y el cable de alimentación positiva son cables automotrices dedicados para uso independiente. Sus diámetros de alambre son relativamente grandes, al menos más de diez milímetros cuadrados. Estos cables de "gran Mac" no se entrelazarán con el mazo de cables principal.


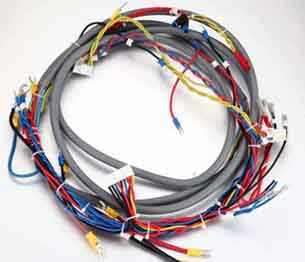

Conector del arnés de cableado usb del faro del coche: Disposición
Antes de arreglar el mazo de cables, dibuje el diagrama del mazo de cables con anticipación. El diagrama del mazo de cables es diferente del diagrama esquemático del circuito. Un diagrama de circuito esquemático es una imagen que expresa la relación entre varias partes eléctricas. No refleja cómo los componentes eléctricos están conectados entre sí y no se ve afectado por el tamaño y la forma de cada componente eléctrico y la distancia entre ellos. El diagrama del mazo de cables debe tener en cuenta el tamaño y la forma de cada componente eléctrico y la distancia entre ellos, y también debe reflejar cómo se conectan los componentes eléctricos entre sí.

Después de que los técnicos de la fábrica de arnés de cableado hacen la placa de cableado del arnés de cableado de acuerdo con el diagrama del arnés de cableado, los trabajadores cortan el cableado de acuerdo con las regulaciones de la placa de cableado. El mazo de cables principal del vehículo generalmente se divide en motor (encendido, inyección electrónica, generación de energía, arranque), instrumentación, iluminación, aire acondicionado, aparatos eléctricos auxiliares y otras partes. Hay arnés de cableado principal y arnés de cableado derivado. El arnés de cableado principal de un vehículo completo tiene múltiples arneses de cableado de derivación, al igual que los postes de árboles y las ramas. El mazo de cables principal de todo el vehículo a menudo toma el panel de instrumentos como parte central y se extiende hacia adelante y hacia atrás. Debido a la longitud o la conveniencia del montaje, algunos arneses de cableado de automóviles se dividen en arneses de cableado delanteros (que incluyen instrumentación, motor, conjunto de faros delanteros, aire acondicionado y batería). Mazo de cables trasero (conjunto de luces traseras, luz de matrícula, luz del maletero), mazo de cables del techo (puerta, luz de techo, altavoz de audio), etc.

Cada extremo del mazo de cables estará marcado con un número y una letra para indicar el objeto de conexión del cable. El operador puede ver que las señales se pueden conectar correctamente a los cables y dispositivos eléctricos correspondientes, lo que es particularmente útil a la hora de reparar o reemplazar el mazo de cables. Al mismo tiempo, el color del cable se divide en una línea de un solo color y una línea de dos colores, y también se especifica el uso del color, que generalmente es un estándar establecido por la fábrica de automóviles. Los estándares de la industria de mi país solo estipulan el color principal. Por ejemplo, se estipula que el color negro único se utiliza exclusivamente para los cables de conexión a tierra y el color rojo único se utiliza para los cables de alimentación.

El mazo de cables está envuelto con hilo tejido o cinta plástica. Por razones de seguridad, procesamiento y mantenimiento, se eliminó la envoltura de hilo tejido y ahora se envuelve con cinta plástica viscosa. La conexión entre el mazo de cables y el mazo de cables, y entre el mazo de cables y las partes eléctricas, adopta conectores o terminales de cable. El conector está hecho de plástico y hay enchufes y enchufes. El mazo de cables y el mazo de cables están conectados mediante conectores, y la conexión entre el mazo de cables y las partes eléctricas se conecta mediante conectores o terminales de cable.
