Cómo elegir un conector de placa a placa?
Los fabricantes de conectores de placa a placa le dicen cómo elegir conectores. Hay muchos tipos de conectores. Los tipos comunes incluyen terminales de interfaz de comunicación, terminales de cableado, conectores de cable a placa y conectores de placa a placa. Cada categoría se puede subdividir en varias categorías, como:

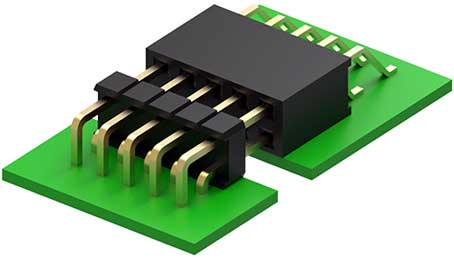

Los conectores de placa a placa incluyen: Conector de clavija y conector hembra, conector de placa a placa, etc .;

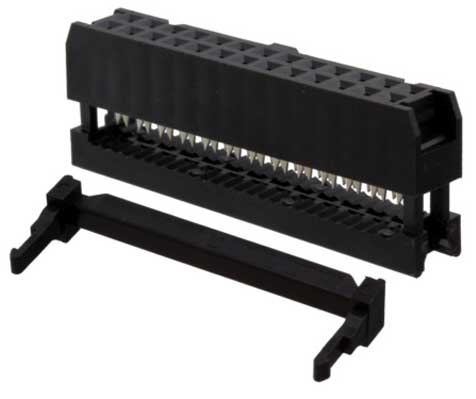

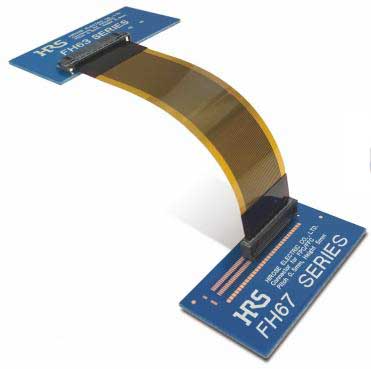

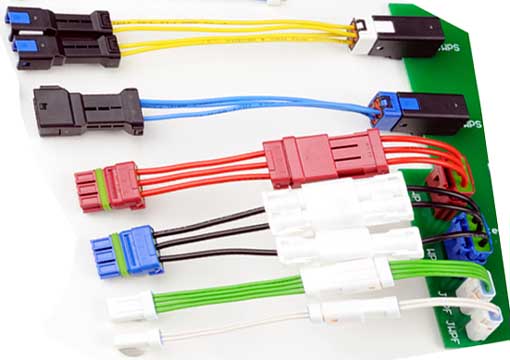

Los conectores de cable a placa incluyen: Conector FPC, conector IDC, conector de bocina simple, etc. Entonces, al elegir conectores, ¿desde qué ángulos debemos considerar los conectores adecuados para el uso de hardware?
1. Pines y espaciado
El número de pines y el espaciado entre pines son la base básica para la selección del conector. El número de pines seleccionados para el conector depende del número de señales a conectar. Para algunos conectores de parche, el número de pines en los encabezados de parche como se muestra en la figura siguiente no debería ser demasiado. Porque en el proceso de soldadura de la máquina de colocación, debido a la alta temperatura, el plástico del conector se calentará y deformará, y la parte central se abultará, lo que provocará una soldadura falsa de los pines. En el desarrollo inicial de nuestro programador P800Flash, esta cabecera y la cabecera madre se utilizaron para la conexión de placa a placa. Como resultado, los pines del cabezal prototipo se soldaron en áreas grandes. Después de cambiar a encabezados de 2 pines con pines divididos a la mitad, no hubo soldadura falsa.
Hoy en día, los equipos electrónicos se están desarrollando hacia la miniaturización y la precisión, y el paso de los pines del conector también ha cambiado de 2,54 mm a 1,27 mm a 0,5 mm. Cuanto menor sea el paso de plomo, mayores serán los requisitos para el proceso de producción. El espaciado de los cables debe estar determinado por el nivel del proceso de producción de la empresa y no puede perseguir ciegamente un espacio pequeño
2. Rendimiento eléctrico
El rendimiento eléctrico del conector incluye principalmente:
Limite la corriente, la resistencia de contacto, la resistencia de aislamiento y la rigidez dieléctrica, etc. Al conectar una fuente de alimentación de alta potencia, preste atención a la corriente límite del conector;
Al transmitir señales de alta frecuencia como LVDS, PCIe, etc., preste atención a la resistencia de contacto. El conector debe tener una resistencia de contacto baja y constante, generalmente de decenas de mΩ a cientos de mΩ.
3. Desempeño ambiental
El comportamiento medioambiental del conector incluye principalmente: resistencia a la temperatura, humedad, niebla salina, vibraciones, golpes, etc. Elija según el entorno de aplicación específico. Si el entorno de aplicación es relativamente húmedo, los requisitos de resistencia a la humedad y la niebla salina del conector son altos para evitar la corrosión de los contactos metálicos del conector. En el campo del control industrial, los requisitos de rendimiento antivibración y de impacto del conector son altos para evitar que el conector se caiga durante el proceso de vibración.
4. Propiedades mecánicas
Las propiedades mecánicas del conector incluyen fuerza de inserción, mecánica infalible, etc. La infalibilidad mecánica es muy importante para el conector. Una vez enchufado en reversa, es probable que cause daños irreversibles al circuito.
La fuerza de inserción se divide en fuerza de inserción y fuerza de separación. Las normas pertinentes especifican la fuerza máxima de inserción y la fuerza mínima de separación. Desde la perspectiva del uso, la fuerza de inserción debe ser pequeña y la fuerza de separación debe ser grande. Si la fuerza de separación es demasiado pequeña, la fiabilidad del contacto se reducirá. Sin embargo, para los conectores que a menudo deben enchufarse y desenchufarse, demasiada fuerza de separación aumentará la dificultad de desenchufar y reducirá la vida mecánica.
Para reducir la fuerza de separación del conector y facilitar al usuario enchufar y desenchufar la placa adaptadora, hicimos muchos intentos y finalmente encontramos una luz brillante en el camino de la exploración. Finalmente, elija el conector que se muestra en la figura siguiente y modifique la estructura de la placa de circuito impreso y la carcasa del producto.
La prueba real muestra que este conector tiene un efecto protector obvio debido a la direccionalidad única de la ranura, y la fuerza de inserción es pequeña, la fuerza de separación es moderada y la sensación de inserción y extracción es buena, lo que mejora enormemente la conveniencia de uso de la inserción y extracción.
