Introducción detallada y diferencias entre conectores RF y conectores de fibra óptica
Los conectores son muy comunes en la vida, pero no todo el mundo sabe mucho sobre algunos conectores. Con el fin de mejorar la comprensión de todos sobre los conectores, este artículo presentará conectores basados en tres aspectos:
1. Conector de radiofrecuencia.
2. Cómo utilizar el conector rápido de fibra óptica.
3. La diferencia entre el conector LC uniboot y el conector de fibra óptica LC. Si está interesado en el contenido de este artículo, es posible que desee continuar leyendo.

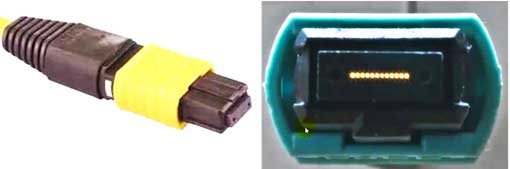

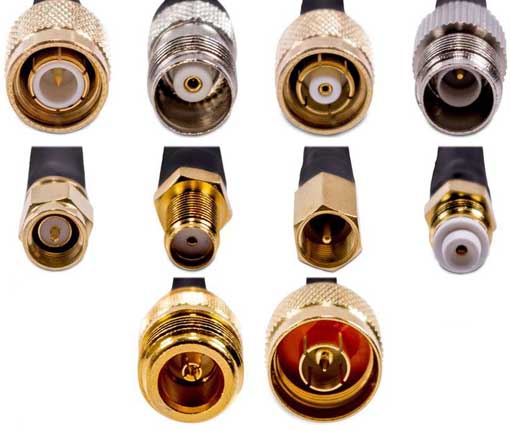

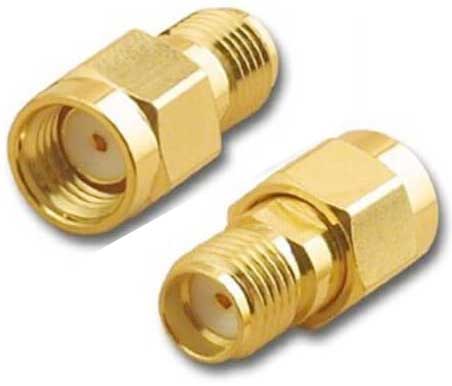

1. Conector RF
El método de denominación del conector coaxial de radiofrecuencia:
El modelo del conector coaxial de radiofrecuencia se compone de dos partes: el código de nombre principal y el código de estructura, separados por un guión "-" en el medio. El conector de radiofrecuencia adopta el código de designación principal internacionalmente universal, y la especificación detallada especifica la denominación de diferentes estructuras de productos específicos. El código de estructura es la estructura del conector de radiofrecuencia.
(1) Selección de conectores RF
1. El conector de RF seleccionado debe ajustarse al rango de frecuencia real.
2. En circunstancias normales, el rendimiento eléctrico del conector RF recto es mejor que el del tipo doblado y puede seleccionarse de acuerdo con el uso real.
3. El conector de RF seleccionado debe tener una relación de onda estacionaria menor.
4. El conector de RF seleccionado debe tener una pérdida de inserción menor.
5. El conector de RF seleccionado debe coincidir con la impedancia del conector o cable de RF acoplado.
6. La compatibilidad electromagnética del conector RF roscado es mejor que la de cualquier conector RF tipo bayoneta push-pull.
7. Cuando exista un requisito de mensajería instantánea, se debe considerar el material y el revestimiento del conector de RF.
8. Cuando los conectores RF de uso general cumplen los requisitos, no se utilizan conectores RF de alto rendimiento.
(2) Precauciones para la selección
1, rendimiento de costes
2, ciclo de inventario y adquisiciones
3. Testabilidad, fiabilidad, fácil sustitución, etc.
4. Qué señal de alta frecuencia ejecuta el conector. Al personalizar la distribución de los pines, tenga en cuenta la integridad de la señal y preste atención a la distribución de los pines de señal y tierra
5. Cuánto voltaje y corriente toma el conector, considere el desacoplamiento de energía y la tolerancia de diseño térmico, etc.
6. El número de contactos del conector. En circunstancias normales, siga el principio de menos conectores y más contactos
7, el método de instalación del conector, los asuntos que necesitan atención al instalar
8. ¿Existen precauciones para el método de pandeo específico del conector? Por ejemplo, si es necesario asegurarse de que no haya dispositivos demasiado altos en un área determinada alrededor del conector para evitar la interferencia del dispositivo.
9. ¿Necesita considerar los problemas de EMC?

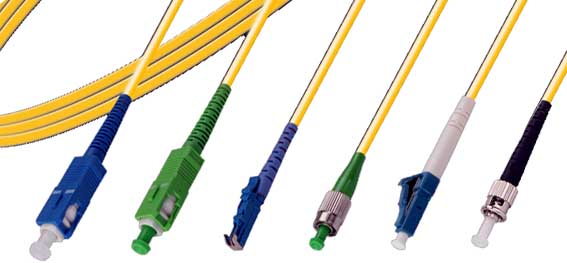

2. Cómo utilizar el conector rápido de fibra óptica
El conector rápido de fibra óptica también se llama unión, que se puede utilizar para conectar el camino óptico continuo formado por dos fibras ópticas. El dispositivo se puede reutilizar muchas veces y es más rápido y cómodo de usar. Según la estructura, existen dos tipos: tipo de conexión mecánica y tipo termofusible;
El tipo de conexión mecánica incluye dos categorías: tipo empotrado y tipo directo. Los diferentes tipos de conectores rápidos de fibra óptica tienen diferentes materiales, rendimiento, baja estabilidad, vida útil y costo.
Entonces, ¿cómo utilizar el conector rápido de fibra óptica específico? El conector rápido de fibra óptica incluye principalmente tres partes: un cuerpo principal, una carcasa y una tapa trasera. Le recordamos que no debe desechar la bolsa de embalaje después de sacar los objetos mencionados anteriormente de la bolsa de embalaje, ya que la bolsa de embalaje se utilizará más adelante.
1. Inserte el cable de fibra óptica de cuero a través de la tapa trasera y use unas tijeras para despegar la piel exterior del cable de fibra óptica de cuero unos 5-6 cm. Luego corte la piel pelada y asegúrese de que las capas de piel de ambos lados permanezcan al ras. Tenga cuidado durante el proceso de pelado para evitar dañar el cable de fibra óptica interno.
2. Coloque el cable óptico en la abrazadera y mantenga el borde de la piel exterior al mismo nivel que la línea marcada en la abrazadera, luego cierre la cubierta de la abrazadera. A continuación, utilice unos alicates Miller para cerrar el borde del accesorio, corte el revestimiento expuesto para exponer la fibra óptica y luego limpie la fibra óptica blanca expuesta con alcohol.
3. Utilice una plantilla para cortar la fibra óptica. Después de cortar, saque el cable óptico del dispositivo y compárelo con el ícono en la bolsa de empaque del producto.
Luego alinee la fibra con el orificio del cuerpo principal e insértelo, y deténgase cuando el primario llegue a la parte inferior del cuerpo principal. En este momento, se puede observar claramente que la fibra está doblada. Presione la cubierta de engarzado blanca en el cuerpo principal hacia la parte inferior, luego atornille la tapa trasera en el cuerpo principal y luego abroche la carcasa.
Tres, La diferencia entre el conector LC uniboot y el conector de fibra LC
1. Diseño compacto para satisfacer las necesidades de aplicaciones de alta densidad
LC Uniboot adopta un diseño de tubo único de fibra dual y manguito de cola integrado para eliminar la necesidad de cables de doble hebra. En comparación con los puentes de fibra dúplex LC ordinarios, es más compacto y ahorra espacio, lo que reduce el cableado general en un 50%. Al mismo tiempo, favorece la disipación de calor del sistema de cableado y una utilización más razonable para lograr una mayor eficiencia energética.
2. La polaridad se puede cambiar, operación simple y conveniente
¿Qué es la polaridad de la fibra? La polaridad de la fibra es la dirección en la que se propaga la señal óptica en la fibra, normalmente están el extremo de la señal de transmisión (Tx) y el extremo de la señal de recepción (Rx). El conector de fibra óptica LC Uniboot establece de manera innovadora los dos enchufes del conector de fibra óptica en un diseño mutuamente intercambiable para ayudar a los usuarios a invertir fácilmente la polaridad de la fibra. Puede abrir fácilmente la férula y cambiar la polaridad sin herramientas.
3. Con diseño de barra de acoplamiento
El conector se puede desbloquear con una mano en un entorno de alta densidad, lo cual es simple y conveniente. Incluso en un entorno de alta densidad, la palanca de empujar y tirar puede insertar o extraer fácilmente el puente. La estructura del extremo medio envuelta también puede evitar que los cables se enreden.
El innovador conector de fibra óptica LC uniboot, con su estructura única y diseño compacto. En un entorno de cableado de alta densidad, funciona mejor que los conectores LC de doble núcleo convencionales y es una opción ideal para centros de datos y FTTX.
