El cable de datos del teléfono móvil es un cable que se utiliza para conectar el teléfono móvil a la computadora. Generalmente, las líneas de datos de teléfonos móviles rara vez están dedicadas. Un fenómeno común es que una línea de datos se puede utilizar para varios modelos de teléfonos móviles. Algunas líneas de datos son exageradas. Una línea puede utilizar de 30 a 40 tipos diferentes de teléfonos móviles.

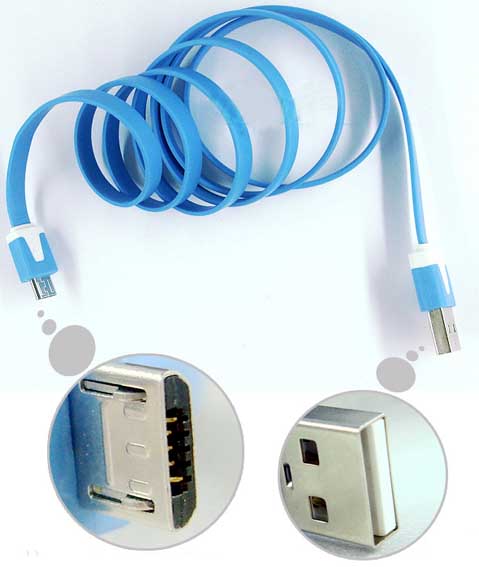

Línea de datos del teléfono celular
Un problema común que encuentran los proveedores de cables de datos es que los clientes informan que el cable de datos no se puede utilizar. Si está seguro de que el teléfono se envía correctamente, el cliente no utilizará el cable de datos. Primero, compruebe si el software del CD es compatible con el modelo de teléfono móvil del cliente. Si no lo admite, puede ir a Internet para descargar el software correspondiente, de modo que se resuelva el problema general. El punto clave: la línea de datos es universal, el software no es universal. No hay una manera particularmente buena, después de todo, hay demasiados modelos de teléfonos celulares.
Primero veamos la definición del puerto RS232C de la computadora (puerto serie, como se muestra en la figura):
① Detección de portadora (DCD)
② Recibir datos (RXD)
③ Enviar datos (TXD)
④ El terminal de datos está listo (DTR)
⑤ Cable de tierra de señal (SG)
⑥ Datos listos (DSR)
⑦ Solicitud de envío (RTS)
⑧ Borrar para enviar (CTS)
⑨ Indicación de timbre (RI)
La señal es de nivel EIA (-3--15V, + 3- + 15V). La definición de interfaz (imagen) de Siemens 6688 y otros teléfonos móviles:
① Cable de tierra, utilizado para el polo negativo del cargador y la tierra del cable de datos
② Canal izquierdo del auricular
③ Cargador positivo
④ Vacío, no cortocircuite con otros pines
⑤ Salida de datos
⑥ Datos IN
⑦ vacío
⑧ Las funciones de los pies son las mismas. Interruptores (uno de ellos tiene un cortocircuito a tierra primero y el otro está conectado al interruptor del auricular)
⑨ Tierra, a menudo utilizado para tierra MIC
⑩ MIC positivo
⑾ Canal derecho del auricular
⑿ El auricular está conectado a tierra. La señal es de nivel CMOS / TTL (0-3. 3V). Debido a que las características eléctricas del puerto serie de la computadora y el puerto de datos del teléfono móvil (circuito TTL) son diferentes, se debe realizar una conversión de señal para permitir que los dos se comuniquen entre sí.
El principio de funcionamiento de la línea de datos del teléfono móvil (ver imagen):
En RS232C, -5V a -15V representa 1 y + 5V a + 15V representa 0; En el circuito TTL, más de 3 V representa 1 y menos de 0,2 V representa 0. El circuito integrado MAX232 (la definición de pin MAX232 se muestra en la Figura 4) realiza la conversión de circuitos RS232C y TTL, en el cual el pin ⑧ recibe la señal TXD (transmisión de datos) enviada desde el pin 3 del puerto serie y emite la señal desde el pin ⑨ al IO de 6 pines del teléfono móvil después de la conversión. —RXD (recepción de datos) activado; ⑩ El pin recibe la señal IO_TXD (transmisión de datos) enviada desde el teléfono móvil. Salida desde el pin ⑦ al RXD de 2 pines (recepción de datos) y DCD de 1 pin (detección de señal de línea de recepción) del puerto serie. La potencia de trabajo del MAX232 es proporcionada por el puerto serial. La salida de voltaje de 12V de los pines 4, 6, 7 y 8 del puerto serial es rectificada por dos diodos 1N14148, y luego el voltaje de 5V es regulado y enviado por el tubo regulador de voltaje 78L05 al pin MAX del MAX232 para que el bloque integrado funcione. La fuente de alimentación de 5 V también se envía a los 3 pines del enchufe, que pueden cargar el teléfono. Si no desea utilizar la función de carga, no puede soldar los 3 pines ni agregar un pequeño interruptor en la parte frontal. Los 4 parámetros de capacitancia de MAX232 influyen en la velocidad de transmisión de la línea de datos, y aquí se usa el valor de luF recomendado por el fabricante (0.1uF para MAX232A y MAX3232). Los condensadores de 470uF y 47uF son condensadores de filtro de potencia. Si desea que el circuito tenga una función de instrucción de transmisión de datos, puede agregar el circuito de instrucción en la Figura 5.
Selección de componentes de la línea de datos del teléfono celular:
El núcleo de este circuito es el bloque integrado MAX232. Hay dos paquetes comunes, uno es de tipo dual en línea, que es un poco más grande en tamaño y fácil de soldar; El otro es un tipo de parche, que es de menor tamaño. Además, si no puede encontrar MAX232, también puede usar bloques integrados de transceptor RS232 como MAX232A, HIN232, MAX220, MAX3232, IL32, etc. Las definiciones de pines son las mismas que MAX232, y los dos primeros bloques integrados son más rápidos. 78L05 tiene la misma apariencia que los transistores ordinarios, así que preste atención a las definiciones de los pines al comprar. Si se descubre que la fiebre es grave, se puede reemplazar por 7805, o se puede usar un tubo regulador de voltaje de 1V y una resistencia limitadora de corriente en su lugar. La soldadura de condensadores debe prestar atención para distinguir los polos positivo y negativo. Es mejor agregar un condensador CBB de 0,1 uF a ambos extremos del condensador del filtro. Los condensadores de 4 parámetros son los mejores para utilizar condensadores de alta calidad como condensadores de tantalio, y la capacidad de luF o 0.1uF se puede seleccionar de acuerdo con los diferentes bloques integrados. Lo más difícil de encontrar es el enchufe del teléfono móvil, pero se puede obtener de un cargador de desecho con el mismo tipo de interfaz, pero tenga en cuenta que todas las clavijas metálicas deben estar completas. El cable utiliza un cable blindado de 6 núcleos. Los materiales anteriores se pueden comprar en tiendas de componentes electrónicos o tiendas de consumibles para redes informáticas, y puede comprarlos todos a unos 10 yuanes.

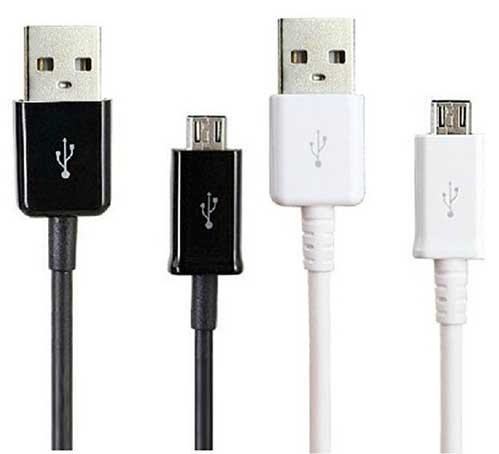

Línea de datos del teléfono celular
Un problema común que encuentran los proveedores de cables de datos es que los clientes informan que el cable de datos no se puede utilizar. Si está seguro de que el teléfono se envía correctamente, el cliente no utilizará el cable de datos. Primero, compruebe si el software del CD es compatible con el modelo de teléfono móvil del cliente. Si no lo admite, puede ir a Internet para descargar el software correspondiente, de modo que se resuelva el problema general. El punto clave: la línea de datos es universal, el software no es universal. No hay una manera particularmente buena, después de todo, hay demasiados modelos de teléfonos celulares.
Método de hacer la línea de datos del teléfono móvil
Los cables de datos de los teléfonos móviles originales son caros, lo que desalienta a muchos usuarios. A través del análisis y la investigación de las líneas de datos y sus diagramas esquemáticos de varios modelos de Siemens, Samsung, Alcatel, Lenovo, etc., el autor descubrió que la mayoría de los modelos en el mercado tienen líneas de datos similares en principio, pero la forma y definición de la interfaz son diferentes. Las líneas de datos de muchos modelos se pueden crear por sí mismo, siempre que realice los cambios apropiados de acuerdo con la definición de la interfaz de línea de datos del modelo real. Este artículo toma Siemens 6688, 6618, 3618 y otros teléfonos móviles como ejemplos para presentar la producción de líneas de datos de teléfonos móviles en detalle para su referencia.Primero veamos la definición del puerto RS232C de la computadora (puerto serie, como se muestra en la figura):
① Detección de portadora (DCD)
② Recibir datos (RXD)
③ Enviar datos (TXD)
④ El terminal de datos está listo (DTR)
⑤ Cable de tierra de señal (SG)
⑥ Datos listos (DSR)
⑦ Solicitud de envío (RTS)
⑧ Borrar para enviar (CTS)
⑨ Indicación de timbre (RI)
La señal es de nivel EIA (-3--15V, + 3- + 15V). La definición de interfaz (imagen) de Siemens 6688 y otros teléfonos móviles:
① Cable de tierra, utilizado para el polo negativo del cargador y la tierra del cable de datos
② Canal izquierdo del auricular
③ Cargador positivo
④ Vacío, no cortocircuite con otros pines
⑤ Salida de datos
⑥ Datos IN
⑦ vacío
⑧ Las funciones de los pies son las mismas. Interruptores (uno de ellos tiene un cortocircuito a tierra primero y el otro está conectado al interruptor del auricular)
⑨ Tierra, a menudo utilizado para tierra MIC
⑩ MIC positivo
⑾ Canal derecho del auricular
⑿ El auricular está conectado a tierra. La señal es de nivel CMOS / TTL (0-3. 3V). Debido a que las características eléctricas del puerto serie de la computadora y el puerto de datos del teléfono móvil (circuito TTL) son diferentes, se debe realizar una conversión de señal para permitir que los dos se comuniquen entre sí.
El principio de funcionamiento de la línea de datos del teléfono móvil (ver imagen):
En RS232C, -5V a -15V representa 1 y + 5V a + 15V representa 0; En el circuito TTL, más de 3 V representa 1 y menos de 0,2 V representa 0. El circuito integrado MAX232 (la definición de pin MAX232 se muestra en la Figura 4) realiza la conversión de circuitos RS232C y TTL, en el cual el pin ⑧ recibe la señal TXD (transmisión de datos) enviada desde el pin 3 del puerto serie y emite la señal desde el pin ⑨ al IO de 6 pines del teléfono móvil después de la conversión. —RXD (recepción de datos) activado; ⑩ El pin recibe la señal IO_TXD (transmisión de datos) enviada desde el teléfono móvil. Salida desde el pin ⑦ al RXD de 2 pines (recepción de datos) y DCD de 1 pin (detección de señal de línea de recepción) del puerto serie. La potencia de trabajo del MAX232 es proporcionada por el puerto serial. La salida de voltaje de 12V de los pines 4, 6, 7 y 8 del puerto serial es rectificada por dos diodos 1N14148, y luego el voltaje de 5V es regulado y enviado por el tubo regulador de voltaje 78L05 al pin MAX del MAX232 para que el bloque integrado funcione. La fuente de alimentación de 5 V también se envía a los 3 pines del enchufe, que pueden cargar el teléfono. Si no desea utilizar la función de carga, no puede soldar los 3 pines ni agregar un pequeño interruptor en la parte frontal. Los 4 parámetros de capacitancia de MAX232 influyen en la velocidad de transmisión de la línea de datos, y aquí se usa el valor de luF recomendado por el fabricante (0.1uF para MAX232A y MAX3232). Los condensadores de 470uF y 47uF son condensadores de filtro de potencia. Si desea que el circuito tenga una función de instrucción de transmisión de datos, puede agregar el circuito de instrucción en la Figura 5.
Selección de componentes de la línea de datos del teléfono celular:
El núcleo de este circuito es el bloque integrado MAX232. Hay dos paquetes comunes, uno es de tipo dual en línea, que es un poco más grande en tamaño y fácil de soldar; El otro es un tipo de parche, que es de menor tamaño. Además, si no puede encontrar MAX232, también puede usar bloques integrados de transceptor RS232 como MAX232A, HIN232, MAX220, MAX3232, IL32, etc. Las definiciones de pines son las mismas que MAX232, y los dos primeros bloques integrados son más rápidos. 78L05 tiene la misma apariencia que los transistores ordinarios, así que preste atención a las definiciones de los pines al comprar. Si se descubre que la fiebre es grave, se puede reemplazar por 7805, o se puede usar un tubo regulador de voltaje de 1V y una resistencia limitadora de corriente en su lugar. La soldadura de condensadores debe prestar atención para distinguir los polos positivo y negativo. Es mejor agregar un condensador CBB de 0,1 uF a ambos extremos del condensador del filtro. Los condensadores de 4 parámetros son los mejores para utilizar condensadores de alta calidad como condensadores de tantalio, y la capacidad de luF o 0.1uF se puede seleccionar de acuerdo con los diferentes bloques integrados. Lo más difícil de encontrar es el enchufe del teléfono móvil, pero se puede obtener de un cargador de desecho con el mismo tipo de interfaz, pero tenga en cuenta que todas las clavijas metálicas deben estar completas. El cable utiliza un cable blindado de 6 núcleos. Los materiales anteriores se pueden comprar en tiendas de componentes electrónicos o tiendas de consumibles para redes informáticas, y puede comprarlos todos a unos 10 yuanes.
