¿Qué es un arnés de cableado electrónico? La función y aplicación del arnés de cableado electrónico.

La definición de arnés de cableado electrónico y los componentes del arnés de cableado ordinario son: cables, terminales y piezas de plástico. La conexión de transmisión de corriente, señal, temperatura y humedad en nuestros aparatos electrónicos y eléctricos es el significado de "arnés electrónico". Construye un puente de comunicación entre dos o más circuitos y componentes electrónicos aislados, de modo que la corriente pueda fluir y se puedan realizar varias funciones de varios componentes electrónicos. Es un componente indispensable en diversos equipos eléctricos y electrónicos. La composición compleja del arnés de cableado también incluye: cinta, brida, manguito, funda, etiqueta, etc.
Los arneses de cableado electrónico se utilizan ampliamente en: electrodomésticos, electrodomésticos, teléfonos móviles, electrónica, bicicletas eléctricas, motocicletas, automóviles, encendido electrónico, casilleros.

El arnés de cableado doméstico es el cuerpo principal del circuito, y sin el arnés de cableado doméstico, no hay circuito eléctrico. En la actualidad, ya sea un electrodoméstico de lujo de alta gama o un electrodoméstico ordinario económico, la forma trenzada del mazo de cables es básicamente la misma, que se compone de cables, conectores y cinta de embalaje. El mazo de cables de los aparatos eléctricos también se denomina cable de bajo voltaje, que es diferente de los cables domésticos comunes. Los cables domésticos comunes son cables de cobre de un solo núcleo con un cierto grado de dureza. Los mazos de cables de los electrodomésticos son cables de cobre de varios núcleos. Algunos alambres blandos son tan delgados como un cabello, y varios o incluso docenas de alambres de cobre blando están envueltos en un tubo aislante de plástico (cloruro de polivinilo), que es suave y no es fácil de romper. Las especificaciones comunes para cables en mazos de cables de electrodomésticos incluyen cables con un área de sección transversal nominal de 0.5, 0.75, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0, etc. milímetros cuadrados. Cada uno tiene un valor de corriente de carga permisible y están equipados con cables de diferentes especificaciones para diferentes equipos eléctricos de potencia.

The number of PIN, length, color, shielding requirement level and so on can be customized for the electronic wire.

Los mazos de cables se dividen a grandes rasgos en las siguientes categorías:
1. Arnés de cableado de la pantalla del controlador: se utiliza principalmente en los cables del controlador de varias pantallas de visualización, siempre que se utilicen en el campo de las pantallas de visualización;
2. Mazo de cables de control: se utiliza principalmente para conectar placas de circuitos para controlar señales eléctricas, equipos financieros, equipos de seguridad, vehículos de nueva energía y equipos médicos;
3. Mazo de cables de alimentación: como el mazo de cables de la fuente de alimentación conmutada, el mazo de cables de alimentación de la computadora, etc .;
4. Arnés de cableado de datos: carga y descarga de señales, como el cable de datos de MINIMICRO, Samsung y Apple.

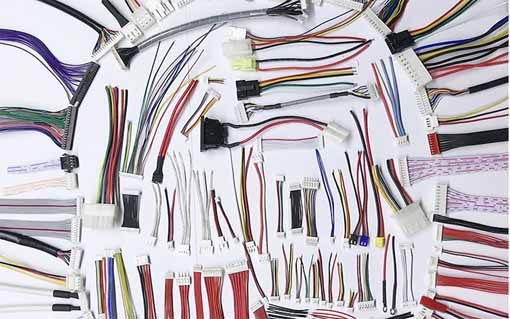

Arnés de cableado para electrodomésticos
Modelo: mazo de cables, montaje de cables Aplicación: electrodomésticos Material de aislamiento: PVC, PTFE, alambre de silicona, etc. Servicio: aceptar OEM, ODM Tipo: accesorios de arnés de cables

Mazo de cables de terminales para ventilador de refrigeración
1.0 línea terminal de paso 1.2 línea terminal de paso 1.25 línea terminal de paso 1.5 línea terminal de paso 2.0 línea terminal de paso 2.5 línea terminal de paso 2.54 línea terminal de paso

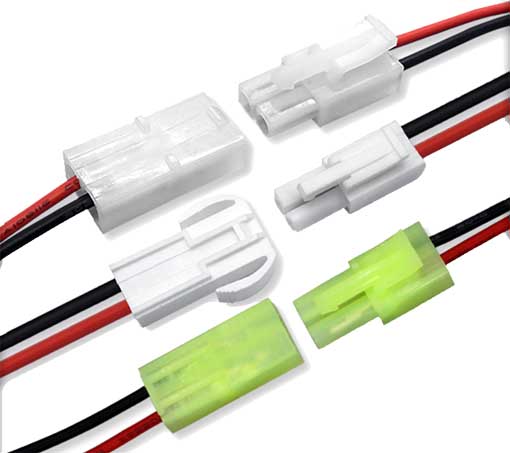

Arnés de terminales para batería de litio
Han aparecido cada vez más dispositivos con batería de litio. Los teléfonos móviles, los coches de equilibrio, los drones y los robots inteligentes más comunes funcionan con baterías de litio. La importancia de las baterías de litio es evidente. Al mismo tiempo, el mazo de cables del terminal de la batería de litio también tiene un impacto muy importante en el rendimiento de la batería de litio.

SM2.54 /PH2.0/XH2.54 arnés de cableado emparejado macho y hembra

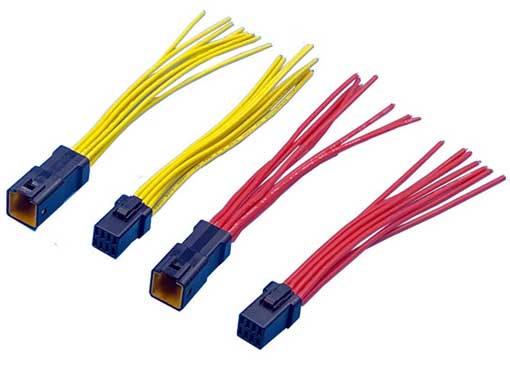

Conector estanco JST 02R-JWPF-VSLE macho y hembra butt plug 2/3/4/6/8 agujeros El conector a prueba de agua de la serie JWPF tiene un excelente rendimiento a prueba de agua, una apariencia hermosa y un tamaño pequeño. Ha sido ampliamente utilizado en automóviles y productos industriales que requieren conectores impermeables. Y equipos electrónicos y eléctricos para exteriores, como equipos de iluminación LED para exteriores, que tienen requisitos de rendimiento a prueba de agua para conectores.

SM2.54 /PH2.0/XH2.54 arnés de cableado emparejado macho y hembra

Modelo de producto: arnés de cableado terminal xh2.54; Material del núcleo del alambre: cobre estañado; Material de la cubierta, aislamiento de PVC; Voltaje nominal: 300 V; Procesamiento personalizado: procesamiento personalizado 2-12P; Ventajas del producto: cumple con la protección del medio ambiente, UL, Reach y otros estándares. Rango de aplicación de la línea terminal xh2.54: LED, línea interior de la carcasa, cámara, teléfono móvil, computadora, comunicación, seguridad, transmisión de señal, etc.
