Cable resistente al fuego norma VDE, CE

Cable resistente al fuego certificado VDE (LSZH)
1. Conductor de cable resistente al fuego acabado (Clase R) Resistencia CC (de acuerdo con GB3956)
2. Prueba de voltaje de frecuencia de energía: CA 50HZ3.5KV / 5min sin avería
Clasificación de resistencia al fuego IEC: para evaluar la resistencia al fuego de los cables, la Comisión Electrotécnica Internacional ha formulado tres estándares: IEC60332-1, IEC60332-2 e IEC60332-3. IEC60332-1 e IEC60332-2 se utilizan para evaluar la resistencia al fuego de un solo cable cuando se coloca en una posición inclinada y vertical (correspondiente a los estándares GB12666.3 y GB12666.4 en China). IEC60332-3 (correspondiente a GB12666.5-90 en China, GB12666.5 ha sido reemplazado por GB / T 18380.3-2001) se utiliza para evaluar la resistencia al fuego de los cables agrupados durante la combustión vertical. Por el contrario, los requisitos de resistencia al fuego de los cables agrupados son mucho más altos cuando se queman.

◎ Clasificación de resistencia al fuego IEC60332-1 / BS4066-1 (Prueba de llama en alambres / cables aislados verticales individuales) Este es el estándar de resistencia al fuego de un solo cable. En la prueba, un cable de 60 cm de largo se fija verticalmente, la longitud de la llama del quemador de propano es de 175 mm y el cono de la llama está en contacto con el cable en un ángulo de 45 grados desde una posición a 450 mm del extremo fijo superior de la muestra. . Si la parte dañada por quemaduras de la muestra no está a más de 50 mm de la parte inferior del extremo fijo, la prueba pasa.

◎ Clasificación de resistencia al fuego IEC60332-3 / BS4066-3 (prueba de combustión vertical de alambres o cables agrupados):
Este es el estándar de resistencia al fuego para cables agrupados. La prueba estipula que un haz de muestras de cable de 3,5 m de largo se fija en un marco de prueba trapezoidal con alambres de hierro, y el número de muestras está determinado por los materiales no metálicos requeridos por las diferentes clasificaciones. La muestra se cuelga verticalmente en la pared trasera del horno de combustión y el aire se introduce en el horno de combustión a través de la entrada de aire en la placa inferior. El quemador plano de propano está en contacto con el cable con una llama a 750 ° C. Cuando el cable es forzado a soplar (descarga de aire 5m3 / min, velocidad del viento 0.9m / seg), no debe arder dentro de los 20 minutos de combustión vertical, y el cable se extinguirá a 2.5 metros de la propagación de la llama. IEC60332 se divide en Clase A, Clase B, Clase C y Clase D para evaluar la resistencia al fuego.

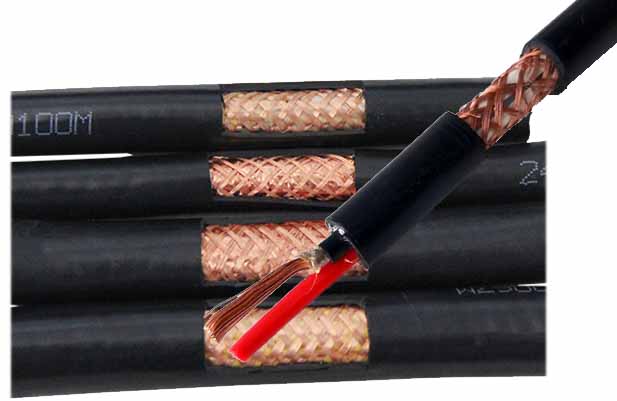

Cable blindado resistente al fuego
El estándar de resistencia al fuego UL del cable:
Si algún cable listado por UL ha sido probado y verificado para cumplir con una determinada clasificación de resistencia al fuego, la identificación de UL, la clasificación de resistencia al fuego y el número de aprobación se pueden imprimir en el cable.

◎ Nivel sobrealimentado-nivel CMP (prueba de combustión del aire de suministro / prueba del conducto de aire Steiner):
Este es el cable más exigente (cable plenum) en el estándar de protección contra incendios de UL, y el estándar de seguridad aplicable es UL910. El experimento estipula que se colocan varias muestras de cable en el conducto de aire horizontal del dispositivo y se queman con una lámpara de gas de 87,9 KW (300 000 BTU / hora) durante 20 minutos. El criterio de elegibilidad es que la llama no puede extenderse más allá de 5 pies desde el extremo frontal de la llama de la lámpara de gas. El valor máximo de la densidad óptica es como máximo 0,5 y el valor de densidad medio es como máximo 0,15. Este tipo de cable CMP generalmente se instala en el sistema de presurización de retorno de aire utilizado en conductos de ventilación o equipos de manejo de aire, y está aprobado para su uso en Canadá y Estados Unidos. Los materiales FEP / PLENUM que cumplen con la norma UL910 tienen una mejor resistencia al fuego que los materiales libres de halógenos de bajo humo que cumplen con las normas IEC60332-1 e IEC60332-3, y la concentración de humo cuando se quema es menor.

◎ Nivel de maletero-nivel de CMR (prueba de llama vertical):
Este es un cable vertical en el estándar UL, y el estándar de seguridad aplicable es UL1666. El experimento estipula que se colocan múltiples muestras en el eje vertical simulado y se queman con el mechero Bunsen de gas de 154,5 KW estipulado (527,500 BTU / Hr) durante 30 minutos. El criterio de elegibilidad es que la llama del cable no puede extenderse a la parte superior de una habitación de 12 pies de altura. No existe una especificación de densidad de humo para cables a nivel de troncal y generalmente se usan para cableado vertical y horizontal en piso.

◎ Grado comercial-grado CM (prueba de llama de bandeja vertical):
Este es un cable de uso general en el estándar UL, y el estándar de seguridad aplicable es UL1581. El experimento estipuló que se colocaron múltiples muestras en un soporte vertical de 8 pies de alto y se quemaron con un quemador de banda prescrito de 20KW (70,000 BTU / Hr) durante 20 minutos. El estándar de calificación es que la llama no puede extenderse al extremo superior del cable y extinguirse. UL1581 es similar a IEC60332-3C, excepto que el número de cables a tender es diferente. Los cables de calidad comercial no tienen especificaciones de densidad de humo y, por lo general, solo se utilizan para cableado horizontal en el mismo piso, no para cableado vertical en el piso.

◎ Grado CMG de uso general (prueba de llama de bandeja vertical):
Este es un cable de uso general en el estándar UL, y el estándar de seguridad aplicable es UL1581. Las condiciones de prueba para el grado comercial y el grado general son similares, y ambos están aprobados para su uso en Canadá y Estados Unidos. No existe una especificación de densidad de humo para cables de uso general y, por lo general, solo se utilizan para cableado horizontal en el mismo piso, no para cableado vertical en el piso.

◎ Nivel doméstico-nivel CMX (prueba de llama de alambre vertical):
Este es un cable restringido en el estándar UL, y el estándar de seguridad aplicable es UL1581, VW-1. El experimento estipula que la muestra debe mantenerse vertical, quemarse con el quemador de prueba (30.000 TU / Hr) durante 15 segundos, luego detenerse durante 15 segundos y repetirse 5 veces. El estándar de calificación es que la llama residual no debe exceder los 60 segundos, la muestra no debe quemarse en más del 25% y la almohadilla de algodón quirúrgica en la parte inferior no debe encenderse con objetos que caen. UL1581-VW-1 es similar a IEC60332-1, excepto que el tiempo de combustión es diferente. Este nivel tampoco tiene especificaciones de humo o toxicidad, y solo se usa en sistemas domésticos o de oficinas pequeñas donde se coloca un solo cable. Este tipo de cable no debe usarse en paquetes, sino que debe tener una funda. Densidad de humo, contenido de halógenos y grado de toxicidad
