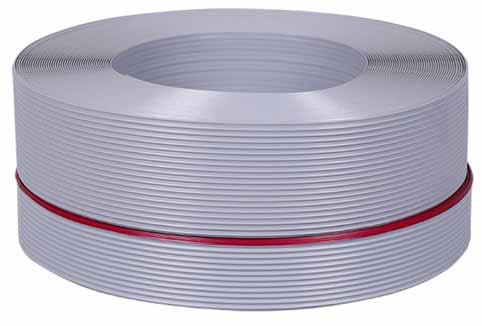

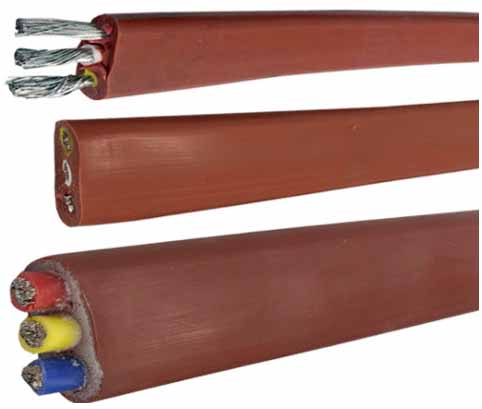

Los cables planos flexibles de cloruro de polivinilo, poliéster y fluoroplástico son adecuados para equipos eléctricos móviles con voltajes nominales de CA de 450 V / 70 V e inferiores. La estructura plana es especialmente adecuada para ocasiones de flexión frecuentes, sin torceduras, perfectamente doblada: como equipos de máquinas móviles. YB, YBF, YBZ tres categorías de productos pueden satisfacer las necesidades de varias ocasiones. Es adecuado para la conexión eléctrica entre equipos eléctricos móviles en entornos hostiles como la generación de energía, la metalurgia, la industria química y los puertos.

requisito de habilidades

1. Voltaje nominal de CA:
Uo / U = 450V / 750V;
Uo: el valor efectivo de voltaje entre cualquier conductor de fase y tierra;
U: El valor efectivo del voltaje entre cualquier conductor bifásico.
2. Voltaje de funcionamiento:
En el sistema de CA, la tensión de trabajo no es más de 1,1 veces la tensión nominal;
En el sistema de CC, la tensión de trabajo no es más de 1,5 veces la tensión nominal.
3. Temperatura de trabajo a largo plazo del núcleo del alambre: menor o igual a 65 ℃.

usar

1. Conductor de núcleo de potencia;
2. Aislamiento;
3. Cinta adhesiva;
4. Conductor de núcleo de alambre de tierra;
5. Aislamiento;
6. Capa de relleno;
7. Conductor de núcleo de control;
8. Aislamiento;
9. Funda.

parámetro técnico

1. Cuando la resistencia de aislamiento del cable plano se convierte a una longitud de 1 km y la temperatura es de 20 ℃, el núcleo de potencia no debe ser inferior a 30 MΩ / km.
2. Para la prueba de voltaje del cable plano, los núcleos de alimentación deben poder resistir la prueba de voltaje de 50Hz, 2500V durante 5 minutos, y los núcleos deben poder resistir la prueba de voltaje de CA 50Hz, 1500V.
3. La longitud de entrega del cable plano no debe ser inferior a 150 m, y la longitud del cable corto no debe ser inferior a 35 m. La cantidad de entrega no debe exceder el 10% de la longitud total de entrega. De acuerdo con el acuerdo entre el usuario y el fabricante, se permite entregar con cualquier longitud de cable.

Método de moldeo por cable plano

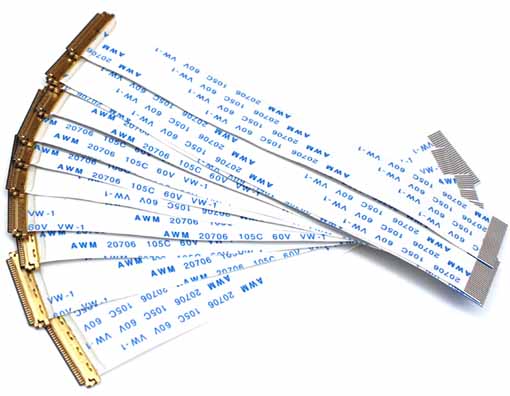

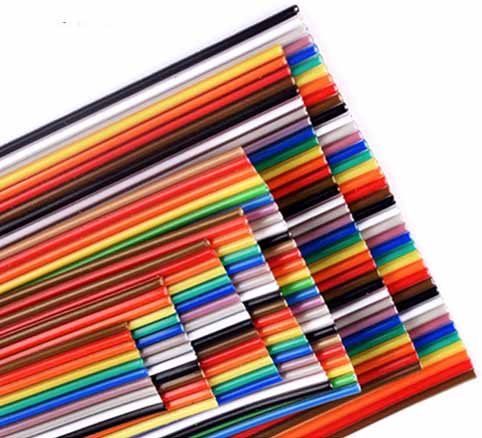

Como cable de varios núcleos, los cables planos se utilizaron por primera vez en computadoras e instrumentos electrónicos. Debido a su flexibilidad y al pequeño espacio de cableado, también se ha utilizado ampliamente en aparatos eléctricos civiles como teléfonos y grabadoras. Para cumplir con los diferentes requisitos, se están desarrollando constantemente algunos cables planos nuevos. La aplicación del conector de desplazamiento de aislamiento hace que la terminación del cable plano sea extremadamente conveniente y confiable. Al mismo tiempo, se plantean requisitos más estrictos sobre las dimensiones geométricas de la tolerancia de la distancia entre centros del cable plano, el error acumulativo de la distancia entre centros y el espesor del aislamiento, lo que dificulta la fabricación de cables planos.
El proceso de producción de cables planos es básicamente similar al del cableado de plástico. En la unidad de formación de cable plano, además de agregar un dispositivo de formación de cable plano relacionado con el proceso principal de procesamiento de material aislante. También utiliza bastidores de pago de múltiples cabezales, tanques de agua de refrigeración, detectores de chispas, extractores de cables y máquinas formadoras de bucles y otros equipos que son básicamente similares a los utilizados en la producción de cableado de plástico.

El método de formación del cable plano es un cable plano formado intercalando un grupo de alambres de núcleo dispuestos uniformemente a un cierto intervalo entre dos piezas de película plástica y uniendo los tres por ciertos medios. Hay dos problemas que deben resolverse durante el moldeo, uno es cómo producir dos capas de película plástica que se puedan unir o fusionar entre sí; La otra es asegurarse de que un grupo de cables se mantenga siempre a una cierta distancia y se disponga de manera uniforme.
El aislamiento de cables planos incluye cloruro de polivinilo blando, poliéster y fluoroplásticos. Las propiedades de procesamiento de estos compuestos poliméricos son diferentes y se deben utilizar diferentes métodos de procesamiento para darles forma. La gente ha desarrollado una variedad de máquinas formadoras de cables planos y, aunque cada una tiene sus propias características, básicamente se pueden dividir en cuatro categorías.

1. Método de extrusión directa. Utilice una extrusora de plástico para extrudir directamente el cable plano con matriz, como la máquina de cable plano de la empresa KABLEMETAL en Alemania Occidental y la máquina de cable plano de la empresa MAILFLER en Suiza.

2. Método de laminación. El alambre y el plástico se presionan en un cable a través de un par de rodillos. Este método se puede dividir en dos tipos según la fuente de la película de plástico: un método llamado laminación de película de extrusión, como la máquina de cable plano de Showa Wire and Cable Co., Ltd .; La otra se llama laminación de película prefabricada, como la máquina de cable plano del 23º Instituto de Investigación del Ministerio de Ingeniería Mecánica y Eléctrica.

3. Método de unión. Las dos piezas de película se unen al cable a través de un adhesivo, como la máquina de cable plano polycool de Shangwu 20 Factory.

4. Un método entre los dos métodos de moldeo, como: una máquina de cable plano blindado que combina extrusión y laminación.

Requisitos de producción

Varios métodos de formación de cables planos tienen su ámbito de aplicación y ventajas y desventajas. El método de moldeo que se utilice en la producción depende del rendimiento de procesamiento del material aislante. Para algunas especificaciones de cables planos, se pueden utilizar dos métodos de moldeado: por ejemplo, UL2651 puede utilizar extrusión directa o laminación; Para algunos cables planos, solo se puede utilizar un método de moldeado. Por ejemplo: UL2468 y UL2877 solo pueden usar el método de extrusión directa, y UL2902 solo puede usar el método de unión. En el archivo UL se estipulan claramente varios métodos de formación de cables planos estándar de UL.

Producir un cable plano calificado, además de seleccionar un método de procesamiento adecuado de acuerdo con el rendimiento de procesamiento del aislamiento. Hay muchos problemas de proceso específicos durante el moldeo (algunos son exclusivos del moldeo de cables planos y otros se encuentran en la producción de cables ordinarios) que deben resolverse. De lo contrario, aunque el producto tiene un aspecto similar pero el rendimiento eléctrico no cumple con los requisitos, aún no se puede utilizar. La distancia entre centros excede el requisito, el conductor es muy excéntrico, la resistencia de aislamiento es baja y la longitud del cable plano es corta, etc., lo que a menudo plantea problemas en la producción. El coeficiente de expansión lineal del plástico es relativamente grande y el PVC blando es de 7.0 ~ 25X10-5 / ℃. A medida que cambia la temperatura ambiente, también cambia el tamaño de la distancia al centro. Cuando el molde de formación de cable plano se llena con tierra según sea necesario, no puede seguir el cambio de temperatura. Para facilitar la operación y reducir los costos de molde, los cables planos deben moldearse en un ambiente con pequeños cambios de temperatura, y la temperatura del taller debe controlarse entre 15 y 25 ° C.

La precisión dimensional del cable plano está básicamente garantizada por la precisión del molde. Las tolerancias dimensionales, la rugosidad de la superficie y las tolerancias de forma del molde son todas muy exigentes, lo que resulta en altos costos de molde y poca versatilidad. Al diseñar un molde, además de garantizar la precisión del producto terminado, también se debe considerar la capacidad de fabricación de agregar tierra y la instalación.
