Características y clasificación personalizadas del cable de datos USB
- PRODUCT DETAIL
El cable de datos USB se usa para la conexión y comunicación entre la computadora y el dispositivo externo, y también se puede usar para cargar el teléfono móvil y la conexión con el dispositivo externo.
¿Qué es un cable de datos USB?
USB es uno de los estándares de bus externo más utilizados en el campo de las PC, utilizado para la conexión y comunicación entre computadoras y dispositivos externos. La interfaz USB admite funciones plug-and-play y hot-plug del dispositivo. Con el rápido desarrollo del hardware de la computadora, la aplicación de USB ha aumentado la velocidad de transmisión de datos entre dispositivos externos. El mayor beneficio de la mejora de la velocidad para los usuarios es que los usuarios pueden utilizar dispositivos externos más eficientes. Por ejemplo, con un escáner USB 2.0, solo se necesitan alrededor de 0,1 segundos para escanear una imagen de 4M, lo que mejora en gran medida la eficiencia del trabajo.
Según diferentes interfaces y líneas de datos, USB admite dispositivos: Ratón, teclado, impresora, escáner, cámara, disco flash, reproductor MP3, teléfono móvil, cámara digital, disco duro móvil, disquetera óptica externa, tarjeta de red USB, módem ADSL, módem por cable y otros productos electrónicos.
Definición de interfaz USB
Rojo, blanco, verde y negro son los colores de cableado estándar, correspondientes a los pines 1, 2, 3 y 4 respectivamente;
Los cuatro cables son de 1 potencia, 2 datos, 3 datos, 4 potencia
La disposición general es: rojo, blanco, verde y negro de izquierda a derecha
definición:
Red-USB power, marcado con-VCC, Power, 5V, 5VSB
Blanco-Cable de datos USB (negativo) -DATA-, USBD-, PD-, USBDT +
Verde-Cable de datos USB (positivo) -DATA +, USBD +, PD +, USBDT +
Cable de tierra negro-GND, tierra
USB es una interfaz de PC de uso común con solo 4 cables, dos fuentes de alimentación y dos señales. Cabe señalar que no invierta los polos positivo y negativo, de lo contrario quemará el dispositivo USB o el chip de la computadora.
Interfaz USB común:
De izquierda a derecha: puerto miniUSB macho (enchufe tipo A), puerto miniUSB macho (enchufe tipo B), puerto USB macho (tipo B), puerto USB hembra (enchufe tipo A), puerto USB macho (enchufe tipo A) .
Especificaciones de la interfaz de línea de datos USB
La toma hembra del teléfono móvil adopta un conector mini USB de 10 pines, el modelo es LINKTEK:
USBXN-01015-TP0X (también se pueden utilizar productos compatibles de otros fabricantes), la disposición de los pines se muestra en la Figura 1 (vista interna):
Definición de interfaz de línea de datos USB:
Secuencia de clavijas USB (enchufe a la izquierda, receptáculo a la derecha, tenga en cuenta que la flecha apunta hacia el puerto oblicuo hacia arriba y el puerto USB mira hacia usted):
3. Enchufe USB tipo Mini B y toma USB tipo Mini B (receptáculo)
Secuencia de pines (enchufe a la izquierda y receptáculo a la derecha. Tenga en cuenta que el lado ancho está en la parte superior y el puerto USB está frente a usted):
Definición de pin:
La parte anterior es el contenido de la especificación USB 2.0, el siguiente Micro USB es en realidad una especificación complementaria que solo se lanzó en 2006. Dado que la definición de la interfaz no es compatible con el protocolo USB 3.0 hacia atrás, todavía pertenece al paquete de protocolo USB 2.0.
4. Enchufe y enchufe micro USB
Micro USB complementa la definición de interfaz Micro USB para teléfonos móviles y dispositivos portátiles, que es más pequeña que la interfaz Mini USB.
Entre ellos, el tipo A estándar, el tipo B estándar y el tipo Mini-B se definen en la especificación USB 2.0. El Micro USB
La especificación define y complementa las siguientes definiciones:
Enchufe y receptáculo Micro-B
Receptáculo Micro-AB
Enchufe micro-A
¿Qué es un cable de datos USB?
USB es uno de los estándares de bus externo más utilizados en el campo de las PC, utilizado para la conexión y comunicación entre computadoras y dispositivos externos. La interfaz USB admite funciones plug-and-play y hot-plug del dispositivo. Con el rápido desarrollo del hardware de la computadora, la aplicación de USB ha aumentado la velocidad de transmisión de datos entre dispositivos externos. El mayor beneficio de la mejora de la velocidad para los usuarios es que los usuarios pueden utilizar dispositivos externos más eficientes. Por ejemplo, con un escáner USB 2.0, solo se necesitan alrededor de 0,1 segundos para escanear una imagen de 4M, lo que mejora en gran medida la eficiencia del trabajo.
Según diferentes interfaces y líneas de datos, USB admite dispositivos: Ratón, teclado, impresora, escáner, cámara, disco flash, reproductor MP3, teléfono móvil, cámara digital, disco duro móvil, disquetera óptica externa, tarjeta de red USB, módem ADSL, módem por cable y otros productos electrónicos.
Definición de interfaz USB
Rojo, blanco, verde y negro son los colores de cableado estándar, correspondientes a los pines 1, 2, 3 y 4 respectivamente;
Los cuatro cables son de 1 potencia, 2 datos, 3 datos, 4 potencia
La disposición general es: rojo, blanco, verde y negro de izquierda a derecha
definición:
Red-USB power, marcado con-VCC, Power, 5V, 5VSB
Blanco-Cable de datos USB (negativo) -DATA-, USBD-, PD-, USBDT +
Verde-Cable de datos USB (positivo) -DATA +, USBD +, PD +, USBDT +
Cable de tierra negro-GND, tierra
USB es una interfaz de PC de uso común con solo 4 cables, dos fuentes de alimentación y dos señales. Cabe señalar que no invierta los polos positivo y negativo, de lo contrario quemará el dispositivo USB o el chip de la computadora.
Interfaz USB común:
De izquierda a derecha: puerto miniUSB macho (enchufe tipo A), puerto miniUSB macho (enchufe tipo B), puerto USB macho (tipo B), puerto USB hembra (enchufe tipo A), puerto USB macho (enchufe tipo A) .
Especificaciones de la interfaz de línea de datos USB
La toma hembra del teléfono móvil adopta un conector mini USB de 10 pines, el modelo es LINKTEK:
USBXN-01015-TP0X (también se pueden utilizar productos compatibles de otros fabricantes), la disposición de los pines se muestra en la Figura 1 (vista interna):
Diagrama de pines hembra de interfaz mini USB de 10 pines
Definición de interfaz de línea de datos USB:
| Número de PIN | nombre | Definición de función |
| 1 | Colgando | Colgando |
| 2 | VCHG | Voltaje de carga |
| 3 | Colgando | Colgando |
| 4 | USB_D－ | Datos USB- |
| 5 | Colgando | Colgando |
| 6 | USB_D+ | Datos USB+ |
| 7 | Colgando | Colgando |
| 8 | Colgando | Colgando |
| 9 | Colgando | Colgando |
| 10 | GND | Cable de tierra |
Requisitos del cable USB:
1. La interfaz final de la PC es la interfaz estándar del Stand A.
2. Consulte las regulaciones detalladas en el estándar de protocolo USB2.0 para las especificaciones de la interfaz USB.
3. La interfaz del teléfono móvil es el conector macho de interfaz MINI USB de 10 pines anterior, elija la interfaz correspondiente.
4. Ambos extremos de la línea de descarga son el puerto de conexión del teléfono móvil y el puerto USB de la PC. La longitud del cable es de 1 metro, el diámetro del cable es de 3,8 mm, el cable es un cable blindado de malla estándar y la cubierta exterior y el SR son de PVC retardante de llama de 75 grados.
Según la interfaz

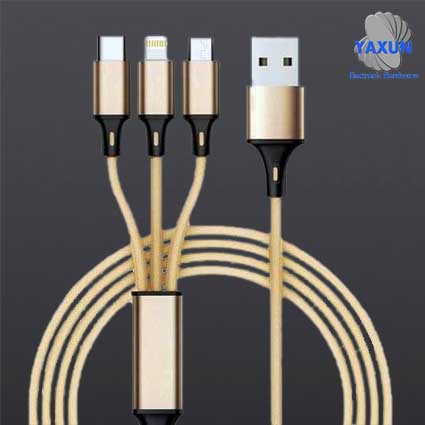

USB hembra, USB macho, cable de impresión USB, MINI USB, micro USB

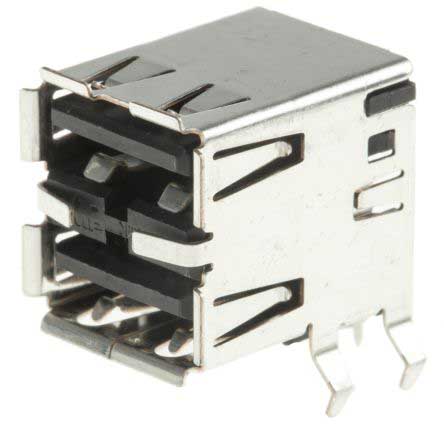

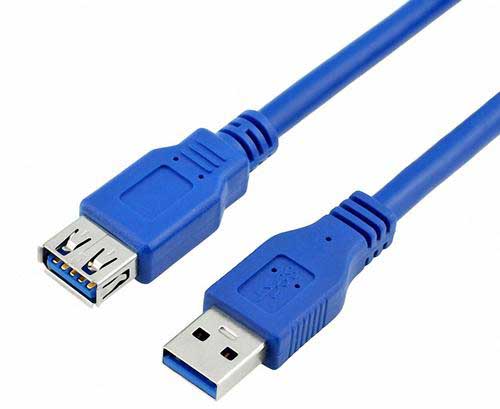

1. Enchufe USB tipo A y toma USB tipo A (receptáculo)
1. La interfaz final de la PC es la interfaz estándar del Stand A.
2. Consulte las regulaciones detalladas en el estándar de protocolo USB2.0 para las especificaciones de la interfaz USB.
3. La interfaz del teléfono móvil es el conector macho de interfaz MINI USB de 10 pines anterior, elija la interfaz correspondiente.
4. Ambos extremos de la línea de descarga son el puerto de conexión del teléfono móvil y el puerto USB de la PC. La longitud del cable es de 1 metro, el diámetro del cable es de 3,8 mm, el cable es un cable blindado de malla estándar y la cubierta exterior y el SR son de PVC retardante de llama de 75 grados.
Según la interfaz
USB hembra, USB macho, cable de impresión USB, MINI USB, micro USB
1. Enchufe USB tipo A y toma USB tipo A (receptáculo)
Secuencia de clavijas del enchufe USB (enchufe a la izquierda, receptáculo a la derecha):
Tamaño del paquete USB (receptáculo de PIN único):
| Numeración | Definición | Reconocimiento de color |
| 1 | VBUS | rojo |
| 2 | D- | blanco |
| 3 | D+ | verde |
| 4 | GND | negro |
Tamaño del paquete USB (receptáculo de PIN único):
2. Enchufe USB tipo B y toma USB tipo B (receptáculo)
Secuencia de clavijas USB (enchufe a la izquierda, receptáculo a la derecha, tenga en cuenta que la flecha apunta hacia el puerto oblicuo hacia arriba y el puerto USB mira hacia usted):
3. Enchufe USB tipo Mini B y toma USB tipo Mini B (receptáculo)
Secuencia de pines (enchufe a la izquierda y receptáculo a la derecha. Tenga en cuenta que el lado ancho está en la parte superior y el puerto USB está frente a usted):
Definición de pin:
| Numeración | Definición | Reconocimiento de color |
| 1 | VBUS | rojo |
| 2 | D- | blanco |
| 3 | D + | verde |
| 4 | ID | no conectado |
| 5 | GND | negro |
Tamaño del paquete (receptáculo):
4. Enchufe y enchufe micro USB
Micro USB complementa la definición de interfaz Micro USB para teléfonos móviles y dispositivos portátiles, que es más pequeña que la interfaz Mini USB.
Entre ellos, el tipo A estándar, el tipo B estándar y el tipo Mini-B se definen en la especificación USB 2.0. El Micro USB
La especificación define y complementa las siguientes definiciones:
Enchufe y receptáculo Micro-B
Receptáculo Micro-AB
Enchufe micro-A
