Casos de cálculo e instalación de alambres y cables

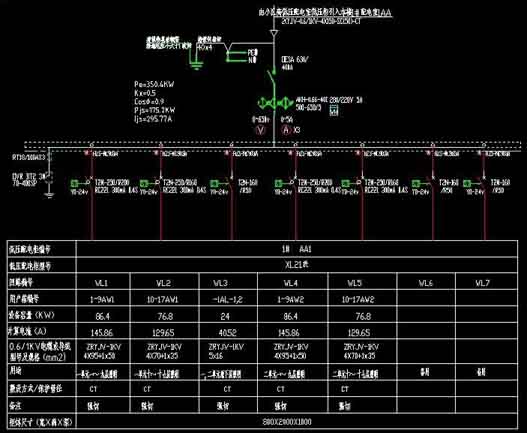

La corriente de carga medida de la carga variable viva del área de trabajo 2 # es 330A. El cable existente es un cable de núcleo de cobre de cuatro núcleos de 120 mm y la capacidad de transporte de corriente segura es de 260 A después de consultar la tabla. El cable se sobrecargará y existe un peligro oculto de inseguridad. Para garantizar un suministro de energía normal, el área de trabajo tiene la intención de dividir la corriente con otro cable para garantizar un suministro de energía normal. (Los cables que se mencionan a continuación se refieren a cables con núcleo de cobre de cuatro núcleos de polietileno blindado tipo VV y 1KV).
Si observa la capacidad de carga de corriente segura, 330A-260A = 70A. Solo necesitamos combinar un cable con una capacidad de carga de corriente de 70A para garantizar teóricamente un funcionamiento seguro (idealmente).
Según el método de cálculo de la impedancia del cable, los valores de impedancia de 16 mm, 25 mm, 35 mm, 50 mm, 70 mm, 95 mm, 120 mm se muestran en la Tabla 2:
Tabla 2, Impedancia del cable con núcleo de cobre de cuatro núcleos
Según la tabla anterior, podemos calcular el modo de impedancia del cable. En el caso de ignorar la resistencia de contacto del cable paralelo, el cable paralelo se entiende como dos impedancias en paralelo, y se calcula el valor de distribución de corriente.
Por supuesto, cuando dos cables se colocan en paralelo, la capacidad de transporte de corriente segura de los cables cambiará. Cuando los dos se utilizan juntos, la capacidad de carga de corriente segura debe ser 0,92 veces la capacidad de carga original.
En este momento, la capacidad de transporte de corriente segura del cable con núcleo de cobre de 120 mm es 239A. 25 mm es 86 A y 35 mm es 109 A. De acuerdo con el principio de Iux≥Izmax, se puede operar de forma segura incorporando un cable de 35 mm.
Al fusionar un cable de cobre de cuatro núcleos de 35 mm en la sala de estar 2 #:
︱Z35︱ = 0.534Ω
La corriente de carga es 330A, luego I120 = ︱Z16︱ / (︱Z16︱ + ︱Z120︱) * 330
Obtenga I120 = 253.19A; I16 = 76.81A
No es difícil ver que el cable de 120 mm todavía funciona con corriente de sobrecarga.
Si observa la capacidad de carga de corriente segura, 330A-260A = 70A. Solo necesitamos combinar un cable con una capacidad de carga de corriente de 70A para garantizar teóricamente un funcionamiento seguro (idealmente).
Según el método de cálculo de la impedancia del cable, los valores de impedancia de 16 mm, 25 mm, 35 mm, 50 mm, 70 mm, 95 mm, 120 mm se muestran en la Tabla 2:
|
Área nominal de la sección transversal
(mm) |
Resistencia
(Ω/km) (at 20℃) |
Reactancia
(Ω / km) |
|
16
|
1.15
|
0.068
|
|
25
|
0.75
|
0.066
|
|
35
|
0.53
|
0.064
|
|
50
|
0.37
|
0.063
|
|
70
|
0.26
|
0.081
|
|
95
|
0.19
|
0.06
|
|
120
|
0.15
|
0.06
|
Según la tabla anterior, podemos calcular el modo de impedancia del cable. En el caso de ignorar la resistencia de contacto del cable paralelo, el cable paralelo se entiende como dos impedancias en paralelo, y se calcula el valor de distribución de corriente.
Por supuesto, cuando dos cables se colocan en paralelo, la capacidad de transporte de corriente segura de los cables cambiará. Cuando los dos se utilizan juntos, la capacidad de carga de corriente segura debe ser 0,92 veces la capacidad de carga original.
En este momento, la capacidad de transporte de corriente segura del cable con núcleo de cobre de 120 mm es 239A. 25 mm es 86 A y 35 mm es 109 A. De acuerdo con el principio de Iux≥Izmax, se puede operar de forma segura incorporando un cable de 35 mm.
Al fusionar un cable de cobre de cuatro núcleos de 35 mm en la sala de estar 2 #:
︱Z35︱ = 0.534Ω
La corriente de carga es 330A, luego I120 = ︱Z16︱ / (︱Z16︱ + ︱Z120︱) * 330
Obtenga I120 = 253.19A; I16 = 76.81A
No es difícil ver que el cable de 120 mm todavía funciona con corriente de sobrecarga.
