Causas de falla de los cables de alta tensión

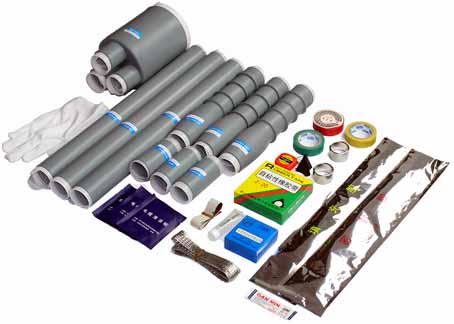

Junta de manguito de aislamiento impermeable de cable de alto voltaje
El cable de alto voltaje es un puente entre el equipo de suministro de energía y el equipo eléctrico, y desempeña la función de transmitir energía eléctrica. Es ampliamente utilizado, por lo que a menudo ocurren fallas. El siguiente es un breve análisis de las causas de problemas comunes con cables de alto voltaje. Según la causa de la avería, se puede clasificar en las siguientes categorías: Razones de fabricación del fabricante, razones de calidad del proceso de colocación, razones de diseño de la unidad de diseño, daño por fuerza externa, etc.

Razón de fabricación del fabricante
Las razones de fabricación de los fabricantes se dividen en razones de cuerpo de cable, razones de unión de cable y sistema de puesta a tierra de cable según diferentes ubicaciones.

Razones para la fabricación de cuerpos de cables
Generalmente, los problemas que pueden ocurrir en el proceso de producción de cables son: Excentricidad del aislamiento, grosor desigual del blindaje del aislamiento, impurezas en el aislamiento, protuberancias en los blindajes interior y exterior, reticulación desigual, humedad del cable, mal sellado de la cubierta metálica del cable, etc. Algunos casos son más graves y pueden fallar durante la prueba de finalización o poco después de su puesta en funcionamiento. La mayoría de ellos existen en forma de defectos en el sistema de cables, lo que provoca graves peligros ocultos para el funcionamiento seguro a largo plazo del cable.

Razones para fabricar uniones de cables
En el pasado, las uniones de cables de alto voltaje usaban tipos envolventes, fundidos a presión y moldeados, lo que requería mucho trabajo en el sitio. Y debido a la limitación de las condiciones del lugar y del proceso de fabricación, inevitablemente habrá espacios de aire e impurezas entre las capas de cinta aislante, por lo que es probable que ocurran problemas. Los tipos más utilizados en China son los tipos ensamblados y prefabricados.
Los empalmes de cables se dividen en empalmes de terminales de cable y empalmes intermedios de cable. Independientemente de la forma de la unión, las fallas de la unión del cable generalmente aparecen en la fractura del blindaje del aislamiento del cable, porque aquí es donde se concentra la tensión eléctrica. Las razones de la falla de la unión del cable debido a razones de fabricación incluyen el defecto de fabricación del cuerpo del cono de tensión, el problema del relleno aislante y la fuga de aceite del anillo de sellado.

Precauciones para la instalación de cables de alta tensión
Sistema de puesta a tierra de cables
El sistema de puesta a tierra de cables incluye caja de puesta a tierra de cables, caja de protección de puesta a tierra de cables (con protector de capa protectora), caja de interconexión cruzada de cables, protector de capa protectora y otras partes. Generalmente, el problema que suele ocurrir se debe principalmente a que el cuerpo de la caja no está bien sellado y el agua entra al suelo, lo que provoca que la vaina metálica induzca una corriente excesiva. Además, la selección de parámetros del protector de capa protectora no es razonable o la calidad no es buena. La inestabilidad de los cristales de óxido de zinc puede dañar fácilmente la capa protectora.

Razones de la calidad de las instalaciones de tendido de cables.
Hay muchos ejemplos de fallas en el sistema de cables de alta tensión debido a la calidad del proceso de instalación. Las principales razones son las siguientes:
Primero, las condiciones del sitio son relativamente malas: los requisitos ambientales y de proceso para cables y conectores son muy altos cuando se fabrican en la fábrica, y la temperatura, la humedad y el polvo en el sitio de construcción no son fáciles de controlar.
La segunda es que inevitablemente se dejarán pequeñas marcas de deslizamiento en la superficie aislante durante la construcción del cable. Las partículas semiconductoras y la arena de la tela de esmeril también pueden incrustarse en el aislamiento. Además, dado que el aislamiento está expuesto al aire durante la construcción de la junta, la humedad será absorbida en el aislamiento, lo que dejará peligros ocultos para un funcionamiento seguro a largo plazo.
La tercera es que la instalación del cable no siguió estrictamente la construcción del proceso o las regulaciones del proceso, y no consideró los posibles problemas.
En cuarto lugar, la prueba de tensión soportada de CC se utiliza para la prueba de aceptación de terminación, que provoca la formación de un campo eléctrico trasero en la junta y daña el aislamiento.
En quinto lugar, se debe a un tratamiento de sellado inadecuado. La junta intermedia debe adoptar una estructura sellada con una carcasa de cobre metálico y una capa anticorrosión aislante de PE o PVC. Asegure la estanqueidad del sello de plomo durante la construcción en el sitio, lo que garantiza de manera efectiva el sellado y el rendimiento impermeable de la junta.

Razones de diseño para cables de alta tensión
Avería provocada por el aplastamiento del cable provocado por la expansión térmica del cable. Cuando la carga del cable reticulado es alta, la temperatura del núcleo aumenta y el cable se expande debido al calor. En el punto de inflexión en el túnel, el cable se remata en la superficie vertical del soporte, y la fuerza de fluencia de la operación de gran carga a largo plazo del cable es grande. Como resultado, la superficie vertical del soporte aplasta la cubierta exterior del cable y la cubierta de metal se aprieta en la capa de aislamiento del cable para provocar la rotura del cable.
