Clasificación de conectores eléctricos en miniatura de goma
¿Qué es un conector eléctrico de goma?
Los conectores eléctricos de goma son un tipo de conector desarrollado para adaptarse a componentes electrónicos en miniatura. Se utiliza para la conexión eléctrica entre paquetes de terminales de doble línea de alta densidad, como pantallas de cristal líquido de relojes electrónicos y circuitos integrados y placas de circuito impreso.
Los conectores eléctricos de caucho se pueden dividir en caucho no conductor, caucho conductor y caucho conductor sensible a la presión.
Clasificación de conectores eléctricos de goma.
1. Un conector que utiliza caucho no conductor
Un conector que utiliza goma no conductora: una varilla de goma tan fina como la mina de un lápiz y una película flexible con alambres paralelos micro-metalizados enrollados en el exterior. Coloque estos dos palitos elásticos delgados a ambos lados del paquete de terminales de doble fila, colóquelos en la placa de circuito impreso, presione y fíjelos. Luego, las dos columnas de cables conductores del dispositivo se conectan con las líneas correspondientes en la placa una a una por los cables paralelos micro-metalizados utilizados como cuerpos de contacto.

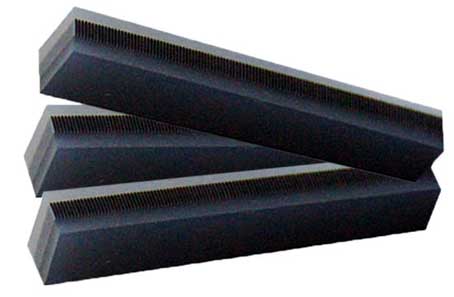

2. El caucho conductor y el caucho no conductor se laminan juntos
Un conector hecho de caucho conductor y caucho no conductor laminados juntos: De acuerdo con la distancia entre centros de los cables conductores del paquete de salida de doble fila del conector, las láminas de caucho conductor y las láminas de caucho no conductor del espesor correspondiente se laminan y unen para formar un bloque de caucho multicapa. Luego córtelos en palitos de goma del tamaño descrito en el Tipo 1. Utiliza capas de goma conductora como contactos. Su uso es el mismo que el del tipo 1.
3. Conector de goma conductora
Otro conector de goma conductora—— Usando pequeños botones de goma conductora (como remaches de doble cabeza en forma de hongo) como cuerpo de contacto, los cuerpos de contacto se incrustan uno por uno en cada orificio pasante en los dos lados largos del marco de plástico rectangular. Cuando esté en uso, coloque el dispositivo de paquete de salida de dos filas en el marco rectangular, de modo que los cables de las dos columnas del dispositivo estén alineados con las dos filas de contactos elásticos en el marco; Luego instale el conector con el dispositivo en la placa de circuito impreso; Finalmente agregue una glándula para arreglarlo. De esta manera, cada cable conductor del dispositivo y cada cable impreso en la placa están conectados por un botón de goma conductora.
4. Conector sensible a la presión de goma
El conector de goma sensible a la presión tiene la forma de una junta, de aproximadamente 0,4 mm de espesor. Cuando el conector se sujeta entre el dispositivo y la placa de circuito impreso, solo la ligera presión ejercida por los extremos de salida de la serigrafía o el enchapado en el sustrato y la ligera altura del circuito en la placa pueden causar Las partículas de metal en la junta de goma rellena de metal se reorganizan. Como resultado, se forma una ruta conductora en una dirección perpendicular a la superficie de conexión y se forma un aislamiento entre los cables conductores de los dispositivos adyacentes en las líneas horizontal, izquierda, derecha y diagonal y el circuito en la placa.
Las características comunes de los diversos conectores de goma mencionados anteriormente son densidad extremadamente alta, buen cumplimiento (no se requiere estrictamente para la precisión dimensional), hermeticidad, resistencia a golpes y vibraciones, etc.
