Clasificación y aplicación del conector DIN

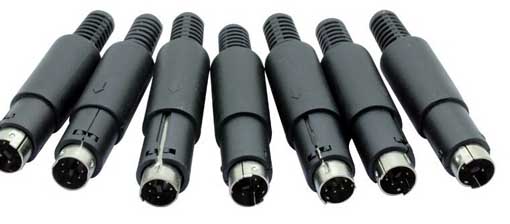

Conector mini-DIN
¿Qué es un conector DIN?

El conector DIN es un conector estándar desarrollado por el Instituto Alemán de Normalización (DIN, Deutsches Institut für Normung e.V.).
Debido a que existen demasiados estándares de conectores DIN, el término conector DIN no significa ningún tipo de conector si no hay un número adicional (como "conector DIN 41524"). En electrónica de consumo, el "conector DIN" generalmente representa un miembro de la familia de conectores circulares definida por DIN. Los conectores DIN se utilizaron originalmente para la transmisión de señales de audio analógicas. Algunos de estos conectores se utilizaron posteriormente para interfaces digitales y de vídeo analógico, como cables de teclado y ratón de interfaz MIDI o IBM PS / 2. El estándar de conector DIN original ha sido reemplazado por el estándar internacional equivalente IEC60130-9.


Aunque los conectores DIN y los terminales XLR son similares en apariencia, no son compatibles.

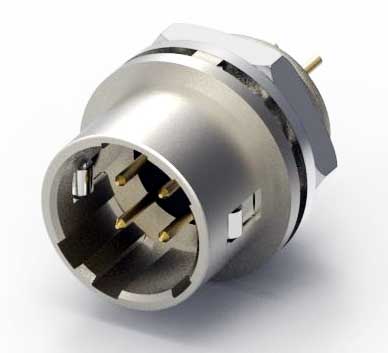

Conector DIN circular
Conector circular DIN
Los conectores DIN macho son todos enchufes blindados de metal de 13,2 mm de diámetro, pero sus definiciones de clavijas son diferentes.
El enchufe del conector tiene un faldón de blindaje metálico circular para proteger los pines. La falda protectora también asegura que el enchufe se inserte en la dirección correcta para evitar daños en los pines. Debido al mismo faldón protector, no puede evitar que el conector DIN macho se conecte al conector DIN hembra incompatible. Este diseño fue modificado en mini DIN.
Hay 7 patrones comunes de conectores DIN y puede ver conectores DIN de hasta 8 pines. Existe una compatibilidad limitada en conectores de diferentes estándares.
La versión atornillada de este conector también se utiliza en instrumentación, control de procesos y audio profesional.


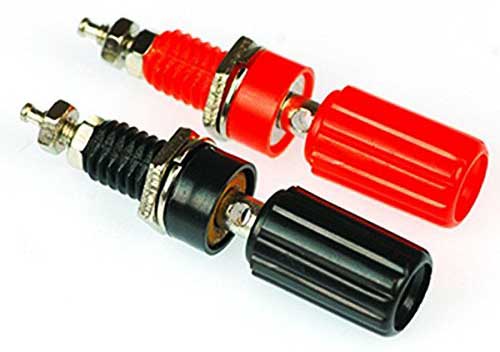

Conector de altavoz
El conector DIN 41529 de dos clavijas se utiliza para conectar altavoces y amplificadores de potencia. Se utiliza en proyectores de películas de 16 mm y automóviles Mercedes-Benz. En términos generales, los conectores DIN son duraderos, pero se ha criticado la confiabilidad de los conectores de dos clavijas.

Conector de altavoz
Aplicación de conector DIN
Audio analógico

Las interfaces 3/180 ° y 5/180 ° se utilizaron originalmente en la conexión de equipos de audio analógicos en Alemania. Más tarde, también fue ampliamente utilizado en la República Checa, la Unión Soviética y los países del Intercambio Económico. Por ejemplo, el amplificador o preamplificador estéreo de una grabadora de cinta estéreo utiliza cuatro conexiones de señal más una de 5 pines con conexión a tierra. Esta interfaz es poco común en el mercado estadounidense y ha sido reemplazada por terminales RCA.

Señal digital
Los conectores de 5/180 ° se utilizan para:
Interfaz de sincronización de instrumentos musicales electrónicos DIN
Interfaz de instrumento musical electrónico MIDI
La interfaz en serie de los primeros Apple IIc
El IBM PC y PC / AT, así como el cable del teclado de Amiga, fueron reemplazados más tarde por la interfaz PS / 2 de ATX.


Ver

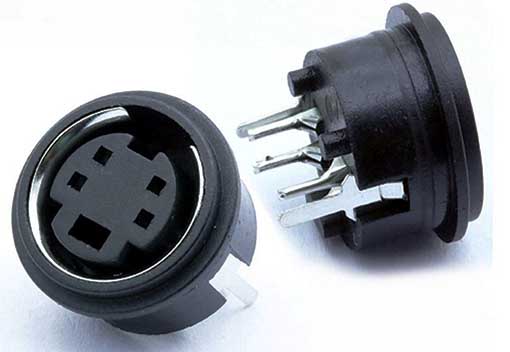

Conector mini-DIN
Interfaz PS / 2
Terminal XLR

Conectores DIN de interfaz 3/180 ° y 5/180 °
PREV:El uso y la clasificación de los conectores de doble pin
NEXT:Introducción detallada y diferencias entre conectores RF y conectores de fibra óptica
