Clasificación y técnicos parámetros de conectores de fibra óptica
¿Qué es un conector de fibra óptica?
El conector de fibra óptica es un dispositivo para la conexión desmontable (móvil) entre fibra óptica y fibra óptica. Conecta con precisión los dos extremos de la fibra óptica para que la energía óptica emitida por la fibra óptica transmisora pueda acoplarse al máximo a la fibra óptica receptora y minimiza el impacto en el sistema debido a su intervención en el enlace óptico. Este es el requisito básico de los conectores de fibra óptica. Hasta cierto punto, los conectores de fibra óptica afectan la confiabilidad y el rendimiento del sistema de transmisión óptica.
Los conectores de fibra óptica se pueden dividir en conectores monomodo y multimodo de fibra óptica basados en silicio de acuerdo con los diferentes medios de transmisión. Existen otros como: conectores de fibra óptica con plásticos como medio de transmisión; Según la estructura del conector, se puede dividir en: Varias formas como FC, SC, ST, LC, D4, DIN, MU, MT, etc. Entre ellos, los conectores ST se suelen utilizar para el cableado de equipos, como marcos de distribución de fibra óptica, módulos de fibra óptica, etc .; Los conectores SC y MT se utilizan generalmente en el lado del equipo de red. Según la forma del extremo de la fibra, se divide en FC, PC (incluidos SPC o UPC) y APC; Según el número de núcleos de fibra, hay puntos de un solo núcleo y de varios núcleos (como MT-RJ). Los conectores de fibra óptica se utilizan ampliamente y tienen muchas variedades. En el proceso de aplicación real, generalmente distinguimos según la estructura del conector de fibra óptica. Los siguientes son algunos conectores de fibra óptica comunes:

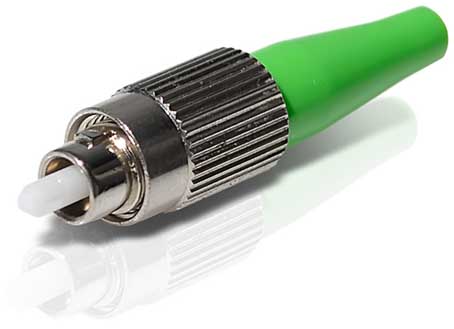

Conector de fibra óptica tipo FC
Este conector fue desarrollado por primera vez por NTT de Japón. FC es la abreviatura de Ferrule Connector, lo que indica que el método de refuerzo externo es una funda de metal y el método de sujeción es un tensor. Como mínimo, el conector de tipo FC utilizaba un contacto plano (FC) para la superficie del extremo de acoplamiento del pin de cerámica. Este tipo de conector tiene una estructura simple, operación conveniente y fácil fabricación, pero el extremo de la fibra es más sensible al polvo fino y es propenso a la reflexión de Fresnel, lo que dificulta mejorar el rendimiento de la pérdida de retorno. Posteriormente, este tipo de conector se mejoró, utilizando un pin (PC) con una superficie final de acoplamiento esférica, y la estructura externa no se modificó. Esto hace que la pérdida de inserción y el rendimiento de la pérdida de retorno se hayan mejorado enormemente.

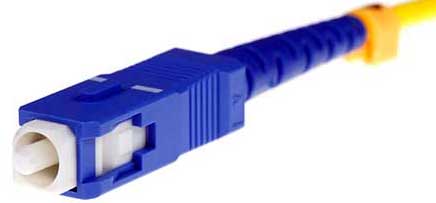

Conector de fibra óptica SC
Este es un conector de fibra óptica desarrollado por NTT Corporation de Japón. Su carcasa es rectangular y las dimensiones estructurales de los pasadores y manguitos de acoplamiento utilizados son exactamente iguales a las del tipo FC. Entre ellos, la cara del extremo del pasador adopta principalmente el método de pulido tipo PC o APC; El método de fijación es de tipo perno enchufable, sin rotación. Este tipo de conector es económico, fácil de enchufar y desenchufar, pequeñas fluctuaciones en la pérdida de inserción, alta resistencia a la compresión y alta densidad de instalación.
Las interfaces ST y SC son dos tipos de conectores de fibra óptica. Para la conexión 10Base-F, el conector suele ser de tipo ST. Para 100Base-FX, el conector es de tipo SC en la mayoría de los casos. El núcleo del conector ST se expone, y el núcleo del conector SC es el interior del conector.
Conector de doble cono
El producto más representativo en este tipo de conector de fibra óptica fue desarrollado por Bell Labs en Estados Unidos. Está compuesto por dos extremos moldeados con precisión, un tapón cilíndrico con forma de cono truncado y un conjunto de acoplamiento con un manguito de plástico de doble cono en el interior. El conector de fibra óptica DIN47256 es un conector desarrollado por Alemania. El tamaño de la estructura del pasador y el manguito de acoplamiento utilizados en este conector es el mismo que el del tipo FC, y el tratamiento de la cara del extremo adopta el método de pulido de PC. Comparado con el conector tipo FC, su estructura es más complicada, la estructura metálica interna tiene un resorte para controlar la presión, lo que puede evitar daños en la cara del extremo por excesiva presión de inserción. Además, la precisión mecánica de este conector es alta, por lo que el valor de pérdida de inserción es pequeño.

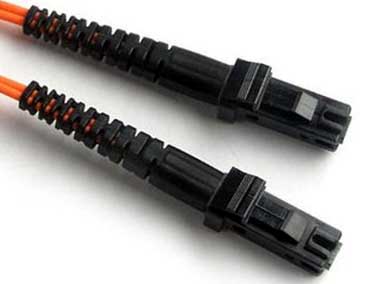

Conector tipo MT-RJ
MT-RJ comenzó con el conector MT desarrollado por NTT, con el mismo mecanismo de cierre que el conector eléctrico LAN RJ-45. La fibra óptica está alineada con las clavijas de guía instaladas en ambos lados del manguito pequeño. Para facilitar la conexión con el transceptor óptico, la fibra óptica en el extremo del conector tiene un diseño de disposición de doble núcleo (intervalo de 0,75 mm). Es un conector de fibra óptica de alta densidad de próxima generación que se utiliza principalmente para la transmisión de datos.

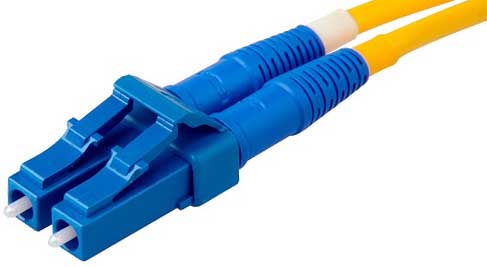

Conector de fibra óptica LC
El conector LC ha sido investigado y desarrollado por el famoso Bell Research Institute, y está hecho de un conveniente mecanismo de pestillo de conector modular (RJ). El tamaño de los pasadores y manguitos utilizados es la mitad del tamaño normal de SC, FC, etc., que es de 1,25 mm. Esto puede aumentar la densidad de los conectores de fibra óptica en el marco de distribución de fibra óptica. En la actualidad, en términos de SFF monomodo, los conectores tipo LC han ocupado una posición dominante y sus aplicaciones en multimodo también han crecido rápidamente.

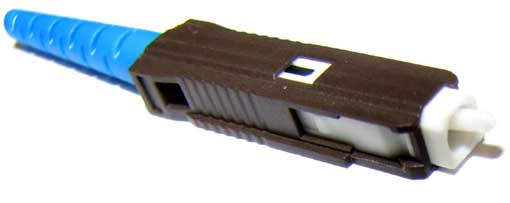

Conector tipo MU
El conector MU (Acoplamiento de unidad en miniatura) es el conector de fibra óptica de un solo núcleo más pequeño del mundo desarrollado por NTT basado en el conector SC más utilizado. El conector utiliza un manguito de 1,25 mm de diámetro y un mecanismo de autorretención, y su ventaja es que puede lograr una instalación de alta densidad. Utilizando el manguito de 1,25 mm de diámetro de MU, NTT ha desarrollado la serie de conectores MU. Disponen de conectores tipo socket (serie MU-A) para conexión de cable óptico; Conector de backplane con mecanismo de autosujeción (serie MU-B) y enchufe simplificado (serie MU-SR) para conectar módulos LD / PD y enchufes. Con el rápido desarrollo de las redes de fibra óptica hacia un mayor ancho de banda y una mayor capacidad y la aplicación generalizada de la tecnología DWDM, la demanda de conectores MU también crecerá rápidamente.
Conector MC
En 2012, una empresa de comunicaciones nacionales desarrolló de forma independiente un conector MC que es más pequeño y denso que el conector LC. El conector de fibra óptica Sunsea MC es un conector de fibra óptica de un solo núcleo de alta densidad, adecuado para diversas ocasiones de alta densidad. Como una sala de ordenadores central de gran capacidad y un centro de datos de alta densidad. La densidad de los conectores de fibra óptica MC es alta, que puede llegar a duplicar la de los conectores LC en el mismo espacio. Es el conector más pequeño y de mayor densidad del mundo.
Los principales parámetros:
El conector de fibra óptica también puede referirse a FICON—— FIber Connector y el servidor G5 se lanzaron en 1998 en el canal mainframe de IBM. Basado en el estándar Fibre Channel, ha aumentado la velocidad de transmisión semidúplex ESCON de 17 MB / sa 100 MB / s de dúplex completo. Cada canal FICON puede soportar hasta 4000 operaciones de E / S por segundo, lo que equivale a 8 canales ESCON.
El conector de fibra óptica es un dispositivo para la conexión desmontable (móvil) entre fibra óptica y fibra óptica. Conecta con precisión los dos extremos de la fibra óptica para que la energía óptica emitida por la fibra óptica transmisora pueda acoplarse al máximo a la fibra óptica receptora y minimiza el impacto en el sistema debido a su intervención en el enlace óptico. Este es el requisito básico de los conectores de fibra óptica. Hasta cierto punto, los conectores de fibra óptica afectan la confiabilidad y el rendimiento del sistema de transmisión óptica.
Introducción básica del conector de fibra óptica
Se utiliza para dispositivos de conexión reenchufables entre fibras ópticas, también llamados empalmes de fibra óptica. Los principales parámetros de rendimiento (y valores típicos) son: Pérdida de inserción (<0.5dB), repetibilidad del enchufe e intercambiabilidad entre conectores (cambia 500 veces), etc. Cuando se utiliza en sistemas de transmisión de alta capacidad y alta velocidad, también se requiere una baja reflexión.
Se utiliza para dispositivos de conexión reenchufables entre fibras ópticas, también llamados empalmes de fibra óptica. Los principales parámetros de rendimiento (y valores típicos) son: Pérdida de inserción (<0.5dB), repetibilidad del enchufe e intercambiabilidad entre conectores (cambia 500 veces), etc. Cuando se utiliza en sistemas de transmisión de alta capacidad y alta velocidad, también se requiere una baja reflexión.
Clasificación de conectores de fibra óptica
El principio de acoplamiento del conector de fibra ópticaLos conectores de fibra óptica se pueden dividir en conectores monomodo y multimodo de fibra óptica basados en silicio de acuerdo con los diferentes medios de transmisión. Existen otros como: conectores de fibra óptica con plásticos como medio de transmisión; Según la estructura del conector, se puede dividir en: Varias formas como FC, SC, ST, LC, D4, DIN, MU, MT, etc. Entre ellos, los conectores ST se suelen utilizar para el cableado de equipos, como marcos de distribución de fibra óptica, módulos de fibra óptica, etc .; Los conectores SC y MT se utilizan generalmente en el lado del equipo de red. Según la forma del extremo de la fibra, se divide en FC, PC (incluidos SPC o UPC) y APC; Según el número de núcleos de fibra, hay puntos de un solo núcleo y de varios núcleos (como MT-RJ). Los conectores de fibra óptica se utilizan ampliamente y tienen muchas variedades. En el proceso de aplicación real, generalmente distinguimos según la estructura del conector de fibra óptica. Los siguientes son algunos conectores de fibra óptica comunes:
Conector de fibra óptica tipo FC
Este conector fue desarrollado por primera vez por NTT de Japón. FC es la abreviatura de Ferrule Connector, lo que indica que el método de refuerzo externo es una funda de metal y el método de sujeción es un tensor. Como mínimo, el conector de tipo FC utilizaba un contacto plano (FC) para la superficie del extremo de acoplamiento del pin de cerámica. Este tipo de conector tiene una estructura simple, operación conveniente y fácil fabricación, pero el extremo de la fibra es más sensible al polvo fino y es propenso a la reflexión de Fresnel, lo que dificulta mejorar el rendimiento de la pérdida de retorno. Posteriormente, este tipo de conector se mejoró, utilizando un pin (PC) con una superficie final de acoplamiento esférica, y la estructura externa no se modificó. Esto hace que la pérdida de inserción y el rendimiento de la pérdida de retorno se hayan mejorado enormemente.
Conector de fibra óptica SC
Este es un conector de fibra óptica desarrollado por NTT Corporation de Japón. Su carcasa es rectangular y las dimensiones estructurales de los pasadores y manguitos de acoplamiento utilizados son exactamente iguales a las del tipo FC. Entre ellos, la cara del extremo del pasador adopta principalmente el método de pulido tipo PC o APC; El método de fijación es de tipo perno enchufable, sin rotación. Este tipo de conector es económico, fácil de enchufar y desenchufar, pequeñas fluctuaciones en la pérdida de inserción, alta resistencia a la compresión y alta densidad de instalación.
Las interfaces ST y SC son dos tipos de conectores de fibra óptica. Para la conexión 10Base-F, el conector suele ser de tipo ST. Para 100Base-FX, el conector es de tipo SC en la mayoría de los casos. El núcleo del conector ST se expone, y el núcleo del conector SC es el interior del conector.
Conector de doble cono
El producto más representativo en este tipo de conector de fibra óptica fue desarrollado por Bell Labs en Estados Unidos. Está compuesto por dos extremos moldeados con precisión, un tapón cilíndrico con forma de cono truncado y un conjunto de acoplamiento con un manguito de plástico de doble cono en el interior. El conector de fibra óptica DIN47256 es un conector desarrollado por Alemania. El tamaño de la estructura del pasador y el manguito de acoplamiento utilizados en este conector es el mismo que el del tipo FC, y el tratamiento de la cara del extremo adopta el método de pulido de PC. Comparado con el conector tipo FC, su estructura es más complicada, la estructura metálica interna tiene un resorte para controlar la presión, lo que puede evitar daños en la cara del extremo por excesiva presión de inserción. Además, la precisión mecánica de este conector es alta, por lo que el valor de pérdida de inserción es pequeño.
Conector tipo MT-RJ
MT-RJ comenzó con el conector MT desarrollado por NTT, con el mismo mecanismo de cierre que el conector eléctrico LAN RJ-45. La fibra óptica está alineada con las clavijas de guía instaladas en ambos lados del manguito pequeño. Para facilitar la conexión con el transceptor óptico, la fibra óptica en el extremo del conector tiene un diseño de disposición de doble núcleo (intervalo de 0,75 mm). Es un conector de fibra óptica de alta densidad de próxima generación que se utiliza principalmente para la transmisión de datos.
Conector de fibra óptica LC
El conector LC ha sido investigado y desarrollado por el famoso Bell Research Institute, y está hecho de un conveniente mecanismo de pestillo de conector modular (RJ). El tamaño de los pasadores y manguitos utilizados es la mitad del tamaño normal de SC, FC, etc., que es de 1,25 mm. Esto puede aumentar la densidad de los conectores de fibra óptica en el marco de distribución de fibra óptica. En la actualidad, en términos de SFF monomodo, los conectores tipo LC han ocupado una posición dominante y sus aplicaciones en multimodo también han crecido rápidamente.
Conector tipo MU
El conector MU (Acoplamiento de unidad en miniatura) es el conector de fibra óptica de un solo núcleo más pequeño del mundo desarrollado por NTT basado en el conector SC más utilizado. El conector utiliza un manguito de 1,25 mm de diámetro y un mecanismo de autorretención, y su ventaja es que puede lograr una instalación de alta densidad. Utilizando el manguito de 1,25 mm de diámetro de MU, NTT ha desarrollado la serie de conectores MU. Disponen de conectores tipo socket (serie MU-A) para conexión de cable óptico; Conector de backplane con mecanismo de autosujeción (serie MU-B) y enchufe simplificado (serie MU-SR) para conectar módulos LD / PD y enchufes. Con el rápido desarrollo de las redes de fibra óptica hacia un mayor ancho de banda y una mayor capacidad y la aplicación generalizada de la tecnología DWDM, la demanda de conectores MU también crecerá rápidamente.
Conector MC
En 2012, una empresa de comunicaciones nacionales desarrolló de forma independiente un conector MC que es más pequeño y denso que el conector LC. El conector de fibra óptica Sunsea MC es un conector de fibra óptica de un solo núcleo de alta densidad, adecuado para diversas ocasiones de alta densidad. Como una sala de ordenadores central de gran capacidad y un centro de datos de alta densidad. La densidad de los conectores de fibra óptica MC es alta, que puede llegar a duplicar la de los conectores LC en el mismo espacio. Es el conector más pequeño y de mayor densidad del mundo.
Los principales parámetros:
|
MC/UPC
|
|
|
Pérdida de inserción (típica)
|
≤0.30dB
|
|
Pérdida de inserción (aleatoria)
|
≤0.50dB
|
|
Pérdida de retorno
|
≥40dB
|
|
MC/APC
|
|
|
Pérdida de inserción (típica)
|
≤0.30dB
|
|
Pérdida de inserción (aleatoria)
|
≤0.50dB
|
|
Pérdida de retorno
|
≥60dB
|
El conector de fibra óptica también puede referirse a FICON—— FIber Connector y el servidor G5 se lanzaron en 1998 en el canal mainframe de IBM. Basado en el estándar Fibre Channel, ha aumentado la velocidad de transmisión semidúplex ESCON de 17 MB / sa 100 MB / s de dúplex completo. Cada canal FICON puede soportar hasta 4000 operaciones de E / S por segundo, lo que equivale a 8 canales ESCON.
