Arnés de cables del conector pin del tablero micro fpc de 1.00, 1.20, 1.25, 1.27mm
Marcas de conectores alternativas: JST, SSR, Cvilux CI14 / NH1.0, SH, SR, SHD, MOLEX 501330/501331/501568, SHJP, HRS, DF19
Ventajas del arnés de cableado de conector de terminal de 1,0 mm de PCB ultrapequeño y prensado:
1. El mazo de cables de engarzado tipo ffc fpc es producido y procesado por un equipo completamente automático, que puede garantizar una calidad estable incluso en la producción en masa.
2. Realice la conexión W-B de cable a placa en un espacio muy pequeño.
3. La tecnología de prensado de perforación profesional de CJST puede garantizar una calidad estable incluso cuando se utilizan cables extremadamente delgados. (El cable crimpable más pequeño AWG # 36)
4. La longitud más corta del mazo de cables se puede engarzar 30 mm y la longitud más larga del mazo de cables es 300 mm.

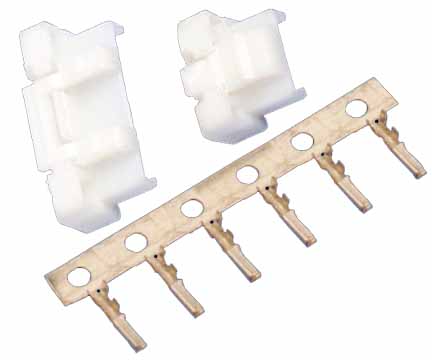

Conector de placa micro fpc de paso de 1.00 mm (.039") |
categoria de producto |
serie 1000 |
Filas |
1 |
Espaciado de productos |
1,00 mm |
Número de polos |
2-20 |
material del producto |
LCP, UL94V-0 |
Corriente nominal |
0.8A AC / DC |
Color del producto |
color natural |
Voltaje nominal |
30V AC/DC |
Resistencia de aislamiento |
100MΩMin |
Resistencia de contacto |
20 mΩ máx. |
Material de metal |
bronce fosforoso |
Tensión soportada |
200V AC/minute |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-25℃ - +85℃ |
OD del diámetro del alambre |
0,50 mm (máx.) |
Conector Placa Micro FPC |
Imagen del producto |
|

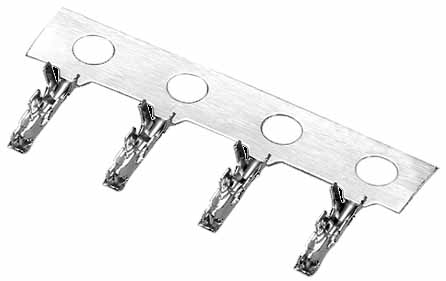

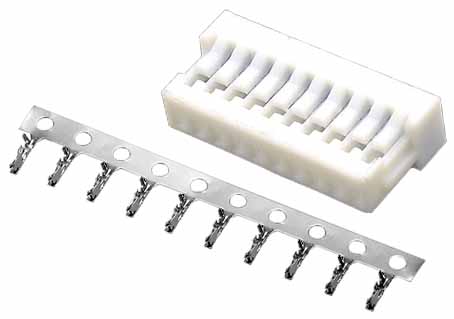

Conector de placa micro fpc de paso de 1.00 mm (.039") |
categoria de producto |
serie 1000 |
Tamaño del cable |
(AWG) # 28-32 |
Espaciado de productos |
1,00 mm |
Diámetro exterior del alambre |
0,92 mm (máx.) |
Material del producto |
bronce fosforoso |
Corriente nominal |
1A AC / DC |
Galvanoplastia del producto |
estañado / chapado en oro |
Voltaje nominal |
125 V CA / CC |
Resistencia de aislamiento |
100MΩMin |
Resistencia de contacto |
20 mΩ máx. |
rango de temperatura |
-25℃ - +85℃ |
Tensión soportada |
500 V CA / minuto |
Imagen del producto |
|

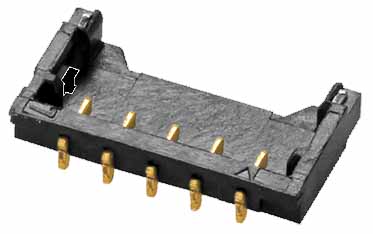

Cable de 1.0 mm (.039") para subir al conector |
categoria de producto |
serie 1002 |
Filas |
1 |
Espaciado de productos |
1,00 mm |
Número de polos |
2-26 |
material del producto |
PA66 / PBT, UL94V-0 |
Corriente nominal |
1A AC / DC |
Color del producto |
color natural |
Voltaje nominal |
50V AC/DC |
Resistencia de aislamiento |
100MΩMin |
Resistencia de contacto |
20 mΩ máx. |
Material de metal |
latón |
Tensión soportada |
500 V CA / minuto |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-25℃ - +85℃ |
OD del diámetro del alambre |
0,80 mm (máx.) |
Conector de cable a placa |
Imagen del producto |
|

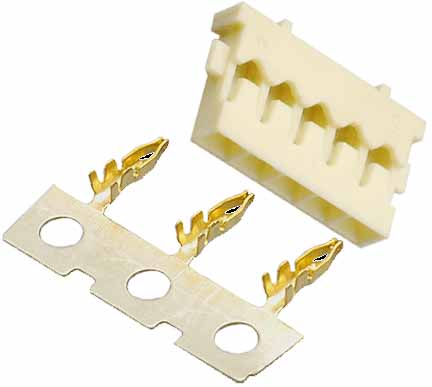

Conector de cable a placa de 1,20 mm (.047"), terminal de crimpado |
categoria de producto |
serie 1201 |
Filas |
1 |
Espaciado de productos |
1,20 mm |
Número de polos |
2-6 |
material del producto |
LCP, UL94V-0 |
Corriente nominal |
2A AC / DC |
Color del producto |
color natural |
Voltaje nomVoltaje de resistencia |
500 V CA / minutoinal |
Resistencia de aislamiento |
100MΩMin |
Resistencia de contacto |
20 mΩ máx. |
Material de metal |
bronce fosforoso |
Tamaño del cable |
(AWG) # 28-30 |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-25℃ - +85℃ |
OD del diámetro del alambre |
0,70 mm (máx.) |
Conector de cable a placa |
Imagen del producto |
|
1,20 mm (.047"), 90 °, conector de cabezal SMT |
categoria de producto |
serie 1224 |
Filas |
1 |
Espaciado de productos |
1,20 mm |
Número de polos |
2-10 |
material del producto |
LCP, UL94V-0 |
Corriente nominal |
2A AC / DC |
Color del producto |
color natural |
Voltaje nomVoltaje de resistencia |
500 V CA / minutoinal |
Resistencia de aislamiento |
100MΩMin |
Resistencia de contacto |
20 mΩ máx. |
Material de metal |
bronce fosforoso |
Tamaño del cable |
(AWG) # 28-30 |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-25℃ - +85℃ |
OD del diámetro del alambre |
0,70 mm (máx.) |
conector de cabezal SMT |
Imagen del producto |
|

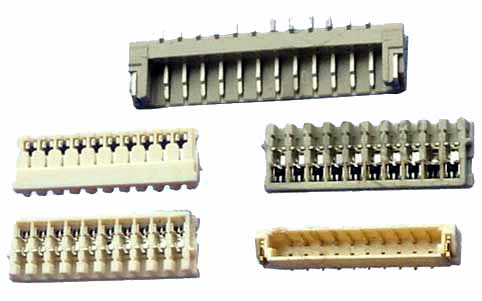

Conector de cable a placa de 1,25 mm (0,049 "), terminal de crimpado |
categoria de producto |
serie 1250 |
Filas |
1 |
Espaciado de productos |
1,25 mm |
Número de polos |
2-20 |
material del producto |
PA66, UL94V-0 |
Corriente nominal |
1A AC / DC |
Color del producto |
color natural |
Voltaje nomVoltaje de resistencia |
500 V CA / minutoinal |
Resistencia de aislamiento |
100MΩMin |
Resistencia de contacto |
20 mΩ máx. |
Material de metal |
bronce fosforoso |
Tamaño del cable |
(AWG) # 26-32 |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-25℃ - +85℃ |
OD del diámetro del alambre |
0,90 mm (máx.) |
Conector de cable a placa de 1,25 mm |
Imagen del producto |
|

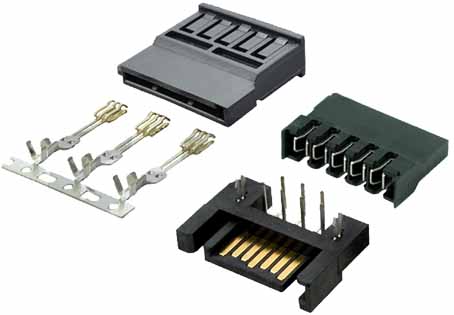

Conector de terminal de 1,25mm |
categoria de producto |
serie 1254 |
Filas |
1 |
Espaciado de productos |
1,25 mm |
Número de polos |
2-30 |
material del producto |
PA66, UL94V-0 |
Corriente nominal |
1A AC / DC |
Color del producto |
color natural |
Voltaje nomVoltaje de resistencia |
150 V CA / CC |
Resistencia de aislamiento |
100MΩMin |
Resistencia de contacto |
20 mΩ máx. |
Material de metal |
bronce fosforoso |
Tamaño del cable |
(AWG) # 26-32 |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-35 ℃ - + 85 ℃ |
OD del diámetro del alambre |
1.00 mm (máx.) |
Conector de terminal de 1,25mm |
Imagen del producto |
|

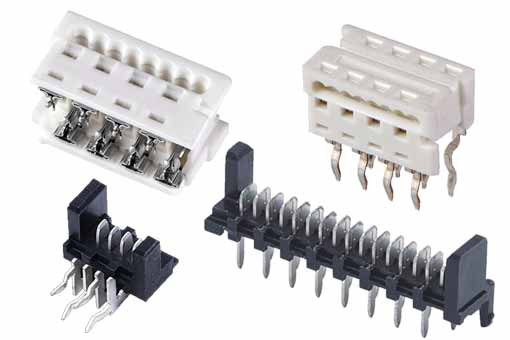

Conector de desplazamiento de aislamiento IDC de 1,27 mm (0,050 ") |
categoria de producto |
serie 1271 |
Filas |
2 |
Espaciado de productos |
1,27 mm |
Número de polos |
2 * 2-2 * 13 |
material del producto |
PBT, UL94V-0 |
Corriente nominal |
1.2A AC / DC |
Color del producto |
color natural |
Voltaje nomVoltaje de resistencia |
750 V CA / CC |
Resistencia de aislamiento |
1000MΩMin |
Resistencia de contacto |
15 mΩ máx. |
Material de metal |
latón |
Tamaño del cable |
(AWG) # 26-32 |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-35 ℃ - + 85 ℃ |
OD del diámetro del alambre |
1,50 mm (máx.) |
Conector de desplazamiento de aislamiento IDC |
Imagen del producto |
|

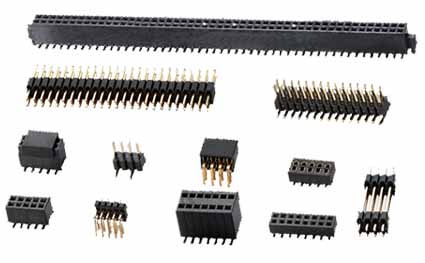

1,27 mm (0,050 "), 90 °, macho y hembra, conector de cabezal DIP |
categoria de producto |
serie 1272 |
Filas |
2 |
Espaciado de productos |
1,27 mm |
Número de polos |
2 * 1 - 2 * 40 |
material del producto |
PA6T, UL94V-0 |
Corriente nominal |
1A AC / DC |
Color del producto |
color natural |
Voltaje nomVoltaje de resistencia |
750 V CA / CC |
Resistencia de aislamiento |
500MΩMin |
Resistencia de contacto |
30 mΩ máx |
Material de metal |
latón |
Voltaje de resistencia |
500 V CA / minuto |
enchapado |
chapado en estaño / chapado en oro |
rango de temperatura |
-35 ℃ - + 85 ℃ |
OD del diámetro del alambre |
1mm (máx.) |
Encabezado de clavija, encabezado hembra, conector |
Imagen del producto |
|

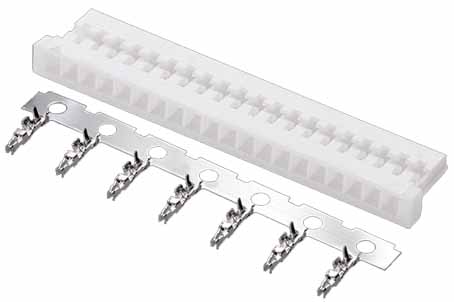

Conector de cable a placa de 1,27 mm, terminal PIN |
categoria de producto |
serie 1275 |
Filas |
1 |
Espaciado de productos |
1,27 mm |
Número de polos |
15 |
material del producto |
PBT, UL94V-0 |
Corriente nominal |
1,5 A AC / DC |
Color del producto |
negro |
Voltaje nomVoltaje de resistencia |
30 V CA / CC |
Resistencia de aislamiento |
1000MΩMin |
Resistencia de contacto |
10 mΩ máx. |
Material de metal |
bronce fosforoso |
Tamaño del cable |
(AWG) # 18-22 |
enchapado |
chapado en oro |
rango de temperatura |
-35 ℃ - + 85 ℃ |
OD del diámetro del alambre |
2,90 mm (máx.) |
Conector de cable a placa de 1,27 mm |
Imagen del producto |
|
