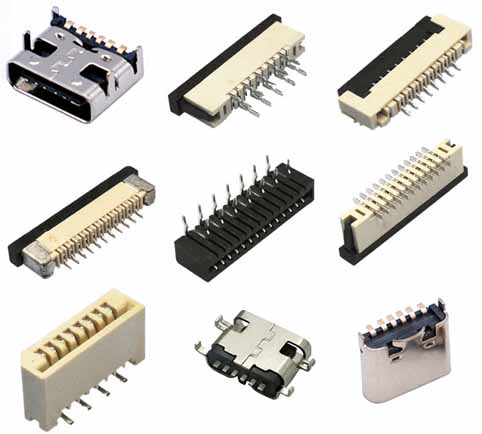

Un conector rectangular es un conector con una forma sustancialmente rectangular y una superficie de acoplamiento rectangular. Hay muchas variedades y especificaciones, y la aplicación también es muy amplia. Este tipo de dispositivo está diseñado para optimizar la integridad de la señal en aplicaciones con espacio interno limitado. Nuestras carcasas de conectores rectangulares utilizan una amplia gama de materiales, desde plásticos moldeados hasta aleaciones fundidas a presión, que admiten conexiones de cable a cable y de cable a placa. Nuestra cartera de productos ofrece diferentes grados y tamaños, con o sin función de bloqueo. Las juntas verticales se pueden equipar con postes de posicionamiento y orificios de drenaje, y se encuentran disponibles versiones ciegas. Las juntas en ángulo recto proporcionan bridas de montaje con tornillos opcionales.

A veces no existe una distinción estricta entre conectores rectangulares y conectores de placa impresa, conectores de tira y conectores de cable plano. El mismo tipo de conector, algunos fabricantes lo clasifican como un conector rectangular (aproximadamente de apariencia rectangular); Algunos se clasifican como conectores de placa impresa (utilizados en circuitos impresos); Algunos se clasifican como conectores de tira (aproximadamente de forma larga); algunos se clasifican como conectores de cable plano (conectados con cables planos). Se usa ampliamente para la conexión de cables en interiores, la conexión interna de equipos y ocasiones que requieren múltiples filas de ensamblaje.

Introducción

El conector rectangular también es un conector de baja frecuencia con múltiples pares de contactos. La sección transversal es rectangular, lo que favorece la disposición de pares de contactos de alta densidad.
Según las características de la conexión, los conectores rectangulares también se pueden dividir en dos tipos: en línea y con bloqueo. De acuerdo con el rendimiento y las características estructurales, hay muchos tipos de tipos mixtos no sellados, sellados, de alta y baja presión, de alta y baja frecuencia. Algunos no tienen una carcasa y la parte de montaje es el borde cóncavo del aislante, algunos se fijan con una placa de montaje de metal simple;
Algunos tienen un caparazón completo.
Los pares de contactos de los conectores rectangulares tienen el tipo de orificio (como el tipo CD), el tipo de clavija de contacto curvada de lengüeta redonda (como el tipo CA), el tipo de clavija de contacto curvada de lengüeta-plana (como el tipo CB); Tipo de caña de flexión de caña de flexión; Tipo de enchufe de resorte de alambre de clavija redonda, tipo de clavija de enchufe tubular, etc.

Los conectores rectangulares están bloqueados con cerraduras, como se muestra en la "Figura 1: Esquema de los conectores rectangulares tipo CD". Está bloqueado por el resorte de bloqueo y la brida en el costado de la carcasa, la estructura es simple y la operación es conveniente. El dispositivo de sellado del conector rectangular está dispuesto en el zócalo, y se usa principalmente el método de sellado de sinterización inorgánica.

Haupttyp

Es gibt hauptsächlich die folgenden Arten von rechteckigen Steckverbindern:
1. CA-, CB-, CD-Rechtecksteckverbinder, die von der Elektronikindustrie hergestellt werden.
2. Heutzutage werden meistens rechteckige Steckverbinder vom Typ CH verwendet.
3. J-förmige rechteckige Steckverbinder, die hauptsächlich von Unternehmen des Ministeriums für Luft- und Raumfahrt hergestellt werden.
4. Rechteckige Steckverbinder, hergestellt von Military Industry (GJB).
5. Rechteckige Steckverbinder, die gemäß den Normen der International Electrotechnical Commission (IEC) hergestellt werden.

Uso correcto

Utilice condiciones ambientales
1.1 Temperatura ambiente: Significa que debe usarse dentro de la temperatura ambiente especificada por el producto. Incluso si la temperatura del ambiente externo no es alta, si el producto está funcionando en el chasis, las malas condiciones de disipación de calor y el calentamiento de otros componentes harán que la temperatura ambiente del producto sea mucho más alta que la temperatura ambiente externa. El uso por encima de la temperatura ambiente especificada también puede dañar el revestimiento metálico o el aislante.
1.2 Humedad o agua: La humedad o el agua harán que se forme una película de agua en la superficie del aislante, lo que reducirá el rendimiento del aislamiento e incluso provocará una mala conducta entre los contactos adyacentes. Generalmente, los conectores que se utilizan en condiciones de alta humedad o agua durante mucho tiempo deben utilizar conectores de sellado.
1.3 Baja presión de aire: La presión del aire disminuirá en condiciones de gran altitud (excepto en la cámara sellada a presión de aire constante). Cuando el producto está a baja presión de aire, la presión media del producto caerá. Si el voltaje transmitido es más alto que las especificaciones del producto, puede ocurrir una falla eléctrica y causar fallas.
1.4 Entorno corrosivo: Se refiere a la atmósfera que rodea al producto cuando está en funcionamiento, como la niebla salina del mar, el ácido y el álcali en el almacén de almacenamiento de materias primas químicas, etc. Estas condiciones causarán corrosión y erosión en las partes metálicas y aislantes del conector. Al seleccionar el conector, puede presentar requisitos especiales al fabricante o seleccionar productos que puedan cumplir con estos requisitos.
1.5 Condiciones mecánicas: Se refiere a los efectos mecánicos de vibración, choque, aceleración, etc., seleccionados según los parámetros en la muestra del conector micro-rectangular. De hecho, en el uso real, después de engarzar el cable y el contacto, se debe utilizar una abrazadera u otro método para fijar el cable. Los cables demasiado largos y sin medidas de fijación pondrán en peligro la seguridad del cable ante fuerzas externas como vibraciones o impactos, en casos severos el cable se romperá y el conector micro-rectangular se dañará.

Método de producción de mazos de cables

El método de cableado se refiere a la forma en que el cable se conecta al conector rectangular.
2.1 Engarzado del mazo de cables: Tiene alta resistencia mecánica, buen rendimiento eléctrico y alta confiabilidad.
2.2 Soldadura del mazo de cables: Tiene la ventaja de una operación simple. Sin embargo, es fácil formar soldaduras falsas que no son fáciles de encontrar debido a los métodos de soldadura, el espacio de operación y otras razones.

Propiedades electricas

3.1 Resistencia de contacto: El conector micro-rectangular con clavija trenzada puede garantizar mejor su confiabilidad de contacto debido a su contacto multipunto.
3.2 Voltaje nominal: Es decir, la tensión de trabajo nominal se refiere a la tensión que se puede aplicar durante un tiempo prolongado entre los componentes que están aislados entre sí. Si el conector micro-rectangular se opera a un voltaje superior al voltaje nominal durante mucho tiempo, el material aislante fallará y dañará el conector.
3.3 Corriente nominal: Es decir, la corriente de funcionamiento nominal. La magnitud de la corriente nominal se ha determinado durante el diseño del producto. Una corriente excesiva provocará una distribución excesiva del calor y dañará los aisladores y provocará fallos de funcionamiento. No aumente la corriente de uso arbitrariamente durante el uso. Para lograr una alta confiabilidad, también se debe prestar atención al uso de reducción de potencia, generalmente basado en 75 a 85% de la corriente nominal.
3.4 Resistencia de aislamiento: Se refiere al valor de resistencia formado en la superficie o en el interior de un aislante después de que se energiza. La resistencia del aislamiento está relacionada con los materiales seleccionados y las condiciones ambientales utilizadas. Generalmente, caerá a alta temperatura o humedad, por lo que debe usarse de acuerdo con las regulaciones del fabricante del conector micro-rectangular.

Precauciones de uso

1. Para asegurar una conexión confiable del producto, asegúrese de que el conector esté insertado correctamente durante el uso. No lo inserte a la fuerza si hay alguna anomalía durante la inserción.
2. Los conectores que no están insertados en su lugar o bloqueados no se pueden encender.
3. La reducción de los principales parámetros técnicos del producto (consulte el manual de muestra del producto de conector rectangular) debe aclararse de acuerdo con las diferentes condiciones de aplicación para mejorar la confiabilidad del uso.
4. El conector eléctrico rectangular es un conector en forma de carcasa corta, que no tiene la función de evitar la inserción oblicua. Al insertar, primero debe alinear la dirección y luego empujar lentamente, porque la aguja giratoria necesita tiempo para encontrar la posición automáticamente. Se recomienda observar con los ojos al insertar o separar el conector, y operar con cuidado para evitar que el producto se tuerza excesivamente, y tratar de no sacarlo sacudiéndolo de lado a lado. En particular, evite una desviación excesiva en el momento de la inserción o separación, de lo contrario puede causar daños en los pines, enchufes, carcasa y otros componentes.
5. Evite la tensión en la raíz del cable durante el uso para evitar que el cable se caiga o se rompa.
6. Para productos de conectores eléctricos rectangulares sellados con aisladores de vidrio como soporte, los terminales de soldadura no deben moverse a voluntad durante la soldadura, y no deben agitarse de lado a lado al sacarlos. También debe manipularse con cuidado.
7. Para aplicaciones que se enchufan y desconectan con frecuencia, se pueden utilizar convertidores, cables de transferencia o conectores enchufables oblicuos cuando sea necesario.
8. Para conectores que requieren soldadura, evite dañar el conector debido a una temperatura excesiva del soldador o al tiempo de soldadura prolongado.
9. Al colocar el conector, el conector debe insertarse bien o debe instalarse una cubierta antipolvo.
10. Utilice herramientas de instalación adecuadas para instalar los accesorios del conector para evitar daños a los tornillos o tuercas debido a un par excesivo. Cuando los accesorios de instalación necesiten evitar que se aflojen, se recomienda tomar las medidas necesarias para evitar que se aflojen (como añadir arandelas elásticas, etc.).

Conector rectangular estándar	Ya sea que conecte 6V o 6kV, podemos proporcionar conectores rectangulares estándar que cumplan con sus requisitos. Nuestros conectores rectangulares estándar tienen opciones de diseño infalibles, características de bloqueo, a prueba de errores de color y varios materiales. Simplemente elija las características requeridas por su aplicación, conector de alimentación de triple bloqueo, múltiples conectores MATE-N-LOK y conectores de la serie Dynamic Conector de alimentación de triple bloqueo      Conector VAL-U-LOK      Conector de serie dinámica      Conector METRIMATE      Conector Mini MATE-N-LOK      Conector pequeño universal MATE-N-LOK
Conector de alimentación rectangular	Conector de extremo de placa de alta temperatura del conector de alimentación de triple bloqueo El conector del conector de alimentación de triple bloqueo resistente a altas temperaturas se enchufa en el enchufe correspondiente. Ofrecen múltiples opciones. Conector de alimentación de triple bloqueo: tapa de hilo incandescente La tapa del conector de alimentación de triple bloqueo del hilo incandescente (GWT, V0, NF 750 ° C) se inserta en el enchufe correspondiente. Están equipados con terminales macho y ofrecen una variedad de opciones.   Conector de extremo de placa de bloqueo doble de fuente de alimentación de temperatura STD El conector de alimentación de doble bloqueo de temperatura estándar se enchufa en el enchufe correspondiente. La pieza de bloqueo es adecuada para extremos macho y hembra para garantizar que el terminal esté instalado en su lugar y evitar que el terminal se caiga.

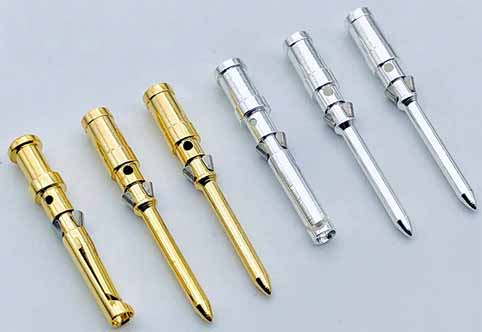

Pines para terminales rectangulares	Nuestros insertos HDC cumplen con la norma europea EN45545 para materiales y productos de vehículos ferroviarios en términos de retardo de llama. Cumple con los requisitos R22 y R23 establecidos por el nivel HL3. Esta serie de insertos modulares utiliza un solo conector para transmitir señales, datos y energía, y también proporciona una gran flexibilidad a la hora de configurar sistemas de conectores ferroviarios.
