El rendimiento del cable de alto voltaje YJV

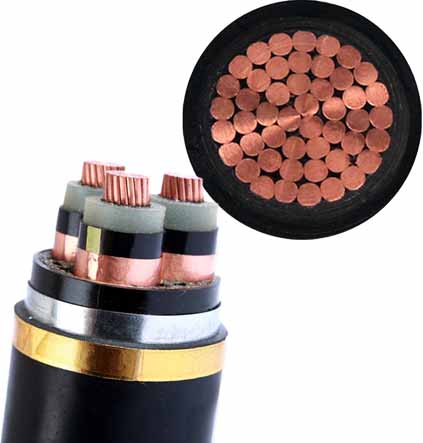

Cable de alto voltaje YJV 10kv
¿Qué cable YJV?

YJ ---- Aislamiento de polietileno reticulado
V ---- Funda de PVC
El nombre del modelo de cable YJV es: cable de alimentación con aislamiento XLPE y revestimiento de PVC
Los cables de alimentación con aislamiento XLPE tienen excelentes propiedades termomecánicas. Excelentes propiedades eléctricas y resistencia química. También tiene las ventajas de estructura simple, peso liviano y sin límite de caída para la colocación. Es un cable novedoso ampliamente utilizado en redes eléctricas urbanas, minas y fábricas.
Polietileno reticulado para aislamiento de cables: es un polietileno reticulado que utiliza métodos químicos y físicos para convertir el polietileno de estructura molecular lineal en una estructura de red tridimensional. De este modo, se mejoran en gran medida las propiedades termomecánicas del polietileno, manteniendo así excelentes propiedades eléctricas.
La temperatura máxima de trabajo nominal del conductor del cable de alimentación con aislamiento XLPE es de 90 ℃. La temperatura de trabajo es más alta que la de los cables con aislamiento de PVC y de polietileno, por lo que la capacidad de carga de corriente del cable se mejora aún más.

Estándar ejecutivo de cable YJV
GB / T12706.2-2008: voltaje nominal de 1KV (Um = 1.2KV) a 35KV (Um = 1.2KV) cables de alimentación aislados extruidos y accesorios
IEC60502-2: 2005: voltaje nominal 1 ~ 30KV cable de alimentación aislado extruido y accesorios
GB / T10438-2004: "Alambres y cables con aislamiento de PVC reticulado con tensiones nominales inferiores a 450/750"

Requisitos de uso del cable YJV
Temperatura de funcionamiento
Temperatura máxima de trabajo nominal del conductor 90 ℃
Temperatura de cortocircuito del conductor
La temperatura máxima no superará los 250 ℃ y el tiempo máximo no superará los 5 segundos.

Temperatura de instalación y tendido del cable YJV
La temperatura de instalación del cable no es inferior a 0 ℃
Tendido en el aire: temperatura ambiente 40 ℃
Acostado en el suelo: temperatura ambiente 25 ℃

especificación

modelo
Núcleo de cobre
modelo
Núcleo de aluminio
nombre
Ámbito de aplicación
YJV
YJY
YJLV
YJLY
Cable de alimentación con núcleo de cobre o núcleo de aluminio reticulado, con aislamiento de polietileno / revestimiento de PVC
Cable de alimentación con núcleo de cobre o núcleo de aluminio reticulado, con aislamiento de polietileno / revestimiento de polietileno
Tendido en interiores, en túneles, zanjas de cables y tuberías, o enterrado en tierra suelta. El cable puede soportar una cierta cantidad de tracción de tendido, pero no puede soportar fuerzas mecánicas externas.
YJV22
YJY23
YJLV22
YJLY23
Núcleo de cobre o núcleo de aluminio, poliéster reticulado, cinta de acero con aislamiento de vinilo, blindado / cable de alimentación con revestimiento de PVC
Núcleo de cobre o núcleo de aluminio, poliéster reticulado, cinta de acero con aislamiento de vinilo, blindado / cable de alimentación con revestimiento de polietileno
Es adecuado para el tendido de interiores, túneles, zanjas de cables y subterráneos enterrados directamente. El cable puede soportar fuerzas mecánicas externas, pero no puede soportar grandes fuerzas de tracción.
YJV32
YJY33
YJLV32
YJLY33
Núcleo de cobre o núcleo de aluminio, polivinílico reticulado, alambre de acero delgado con aislamiento de vinilo, blindado / cable de alimentación con revestimiento de PVC
Poliéster reticulado con núcleo de cobre o núcleo de aluminio, cable de alimentación con revestimiento de vinilo / polivinílico blindado de alambre de acero fino con aislamiento de vinilo
Adecuado para áreas con alto desnivel. Puede soportar fuerzas mecánicas externas y fuerzas de tracción considerables
YJV42
YJY43
YJLV42
YJLY43
Núcleo de cobre o núcleo de aluminio, polivinílico reticulado, con aislamiento de vinilo, alambre de acero grueso, blindado / cable de alimentación con revestimiento de PVC
Núcleo de cobre o núcleo de aluminio, poliéster reticulado, alambre de acero grueso con aislamiento de vinilo, blindado / cable de alimentación con revestimiento de polietileno
Adecuado para áreas con alto desnivel. Puede soportar fuerzas mecánicas externas y fuerzas de tracción considerables
