El uso y la clasificación de los conectores de doble pin

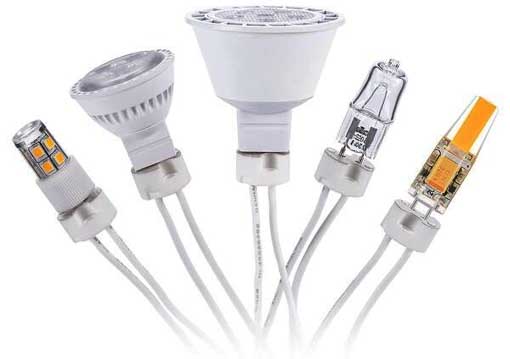

El conector de dos clavijas es un estándar industrial para la instalación de iluminación especificado por la Comisión Electrotécnica Internacional (IEC). Estos conectores se suelen utilizar para pequeñas lámparas incandescentes, especialmente lámparas halógenas, y también se pueden ver en los arrancadores de algunas lámparas fluorescentes.

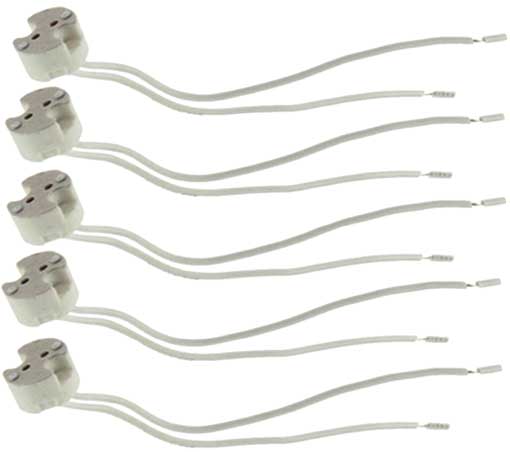

Explicación detallada del conector de dos pines
Algunas bombillas acortan deliberadamente la distancia entre los dos pines para evitar que estas bombillas se instalen en lámparas inadecuadas y provoquen sobrecalentamiento e incendio. Estos conectores de dos clavijas a veces se denominan "mini dos clavijas". En algunas bombillas, las dos clavijas están dobladas en un ángulo recto de noventa grados hacia la parte inferior. Especialmente común en la iluminación de automóviles, se llama base de cuña (en inglés: base de cuña) o ranura de cuña.
El conector de doble clavija fue inventado por el inventor canadiense Fan Xinda para la Exposición Universal de 1893. Antes de esto, el sistema de CC de Edison se perdió ante el sistema de CA de Westinghouse en la licitación de la Expo Mundial. Westinghouse ganó el contrato para iluminar la Expo con luces eléctricas por primera vez. En respuesta, Edison y General Electric Company llevaron a cabo un bloqueo técnico, prohibiendo a Westinghouse utilizar la patente de la interfaz de tornillo Edison. Westinghouse confió en el conector de doble clavija para superar las dificultades y finalmente iluminó con éxito la Expo.
Algunas bombillas acortan deliberadamente la distancia entre los dos pines para evitar que estas bombillas se instalen en lámparas inadecuadas y provoquen sobrecalentamiento e incendio. Estos conectores de dos clavijas a veces se denominan "mini dos clavijas". En algunas bombillas, las dos clavijas están dobladas en un ángulo recto de noventa grados hacia la parte inferior. Especialmente común en la iluminación de automóviles, se llama base de cuña (en inglés: base de cuña) o ranura de cuña.
El conector de doble clavija fue inventado por el inventor canadiense Fan Xinda para la Exposición Universal de 1893. Antes de esto, el sistema de CC de Edison se perdió ante el sistema de CA de Westinghouse en la licitación de la Expo Mundial. Westinghouse ganó el contrato para iluminar la Expo con luces eléctricas por primera vez. En respuesta, Edison y General Electric Company llevaron a cabo un bloqueo técnico, prohibiendo a Westinghouse utilizar la patente de la interfaz de tornillo Edison. Westinghouse confió en el conector de doble clavija para superar las dificultades y finalmente iluminó con éxito la Expo.
Tipos de conectores de dos pines
| Modelo | Talla | Distancia del pin (distancia del centro) | Diámetro del pasador | utilizar |
|---|---|---|---|---|
| G4 | IEC 60061-1(7004-72) | 4.0mm | 0.65-0.75mm | Bombilla halógena pequeña con potencia 5/10/20 vatios y fuente de alimentación 6/12 voltios |
| GU4 | IEC 60061-1(7004-108) | 4.0mm | 0.95-1.05mm | MR11 |
| GY4 | IEC 60061-1(7004-72A) | 4.0mm | 0.65-0.75mm | |
| GZ4 | IEC 60061-1(7004-64) | 4.0mm | 0.95-1.05mm | |
| G5 | IEC 60061-1(7004-52-5) | 5mm | Tubos fluorescentes T4 y T5 | |
| G5.3 | IEC 60061-1(7004-73) | 5.33mm | 1.47-1.65mm | |
| G5.3-4.8 | IEC 60061-1(7004-126-1) | |||
| GU5.3 | IEC 60061-1(7004-109) | 5.33mm | 1.45-1.6mm |
El sufijo después de G significa extensión de pin; G fecha a la bombilla original usando vidrio. GU suele señalar que la lámpara proporciona un mecanismo para el apoyo físico de la lámpara: En algunos casos, cada pasador tiene dos diámetros, que son más grandes cerca del extremo para girar y bloquear en su posición en el receptáculo (el diámetro de transición entre los dos es un escalón en ángulo recto en lugar de un ahusamiento); En otros casos, la parte inferior de la lámpara tiene una ranura que se puede sujetar con un resorte o clip. Se utilizan con tubos fluorescentes compactos y se pueden insertar en lámparas con balastos permanentes. También hay tubos de dos extremos (lámparas halógenas y lámparas fluorescentes) con un pin en cada extremo, y lámparas fluorescentes de alto rendimiento con contactos ocultos o cubiertos, que no se describen aquí.
