Estándares de estructura y diseneo de conectores para automóviles
¿Qué es un conector para automóvil?
El papel de los conectores para automóviles es muy simple: Entre los circuitos bloqueados o aislados en el circuito, se construye un puente de comunicación, de modo que la corriente pueda fluir y el circuito pueda realizar la función predeterminada. La forma y estructura de los conectores para automóviles cambian constantemente. Se compone principalmente de cuatro componentes estructurales básicos, a saber: contacto, carcasa (según la variedad), aislante y accesorios.

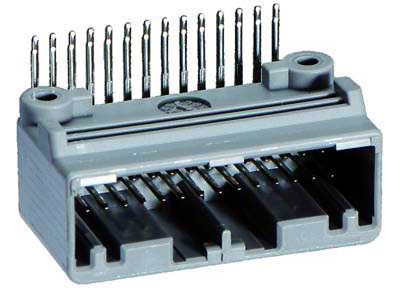

1. El contacto es la parte central del conector del automóvil para completar la función de conexión eléctrica. Generalmente, un par de contactos se compone de una pieza de contacto macho y una pieza de contacto hembra, y la conexión eléctrica se completa mediante la inserción de las piezas de contacto hembra y macho.
El contacto macho es una pieza rígida, y su forma es cilíndrica (pin redondo), cilindro cuadrado (pin cuadrado) o plano (enchufe). El contacto macho generalmente está hecho de latón o bronce fosforoso. El contacto hembra es el enchufe, que es la parte clave del par de contactos. Se basa en que la estructura elástica se deformará elásticamente cuando se inserta en el pasador para generar una fuerza elástica para formar un contacto cercano con la pieza de contacto positivo para completar la conexión. Hay muchos tipos de tomas del conector: Hay cilíndricos (ranuras de división, estrangulamiento), Tipo de diapasón, Tipo voladizo (ranura longitudinal), Tipo plegable (ranura longitudinal, en forma de 9), Forma de caja (casquillo cuadrado) y casquillo de resorte de alambre hiperboloide, etc.

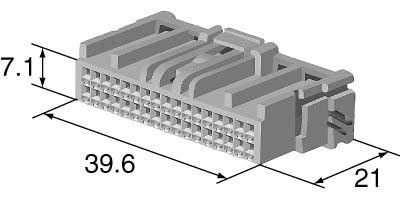

2. La carcasa es la cubierta exterior del conector para automóvil. Proporciona protección mecánica para la placa de montaje aislante incorporada y los pines, y proporciona alineación del enchufe y el enchufe cuando se acoplan, y luego fija el conector al dispositivo.
3. Aisladores, los aisladores también se denominan a menudo bases o inserciones de conectores de automóviles. Su función es disponer las piezas de contacto de acuerdo con la posición y el espaciamiento requeridos, y asegurar el rendimiento del aislamiento entre las piezas de contacto y entre la pieza de contacto y la carcasa. Buena resistencia de aislamiento, rendimiento de tensión soportada y fácil procesamiento son los requisitos básicos para seleccionar materiales aislantes que se procesarán en aislantes.

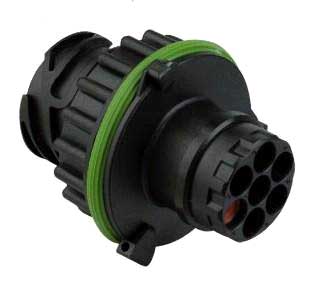

4. Accesorios Los accesorios se dividen en accesorios estructurales y accesorios de instalación. Accesorios estructurales como anillo de sujeción, llave de posicionamiento, pasador de posicionamiento, pasador de guía, anillo de conexión, abrazadera de cable, anillo de sellado, junta, etc. Instale accesorios como tornillos, tuercas, tornillos, anillos elásticos, etc. La mayoría de los accesorios tienen piezas estándar y piezas comunes.
Son estos cuatro componentes estructurales básicos los que permiten que los conectores de automoción actúen como puentes y funcionen de forma estable.

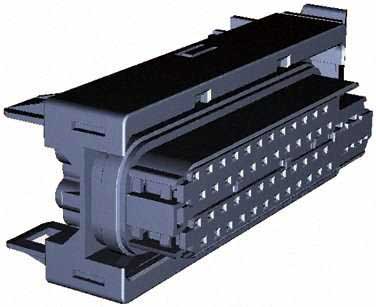

Estándares de diseño de conectores automotrices
Con el rápido desarrollo de la industria del automóvil, varias partes funcionales y varias partes de los automóviles se desarrollan constantemente en la dirección de la inteligencia, el refinamiento y la confiabilidad. También se plantean requisitos más altos para el diseño estructural, el diseño de apariencia y los materiales de los conectores de automóviles.
Los conectores automotrices deben cumplir con el estándar USCAR-20, que es el estándar de rendimiento para los sistemas de conectores eléctricos automotrices. Se estipula que la superficie de contacto del conector eléctrico del conector del automóvil siempre debe ser confiable durante todo el ciclo de vida, incluidos los siguientes factores:
1. El material del contacto del conector es estable y confiable
2. Fuerza positiva estable
3. El voltaje y la corriente del circuito son estables.
4. El requisito de temperatura está dentro del rango especificado, incluida la temperatura circundante y su propio aumento de temperatura.
5. Mejor robustez
6. Debe ser el mismo que el conector utilizado en la computadora de comunicación de alta velocidad y larga distancia, y el conector del automóvil debe poder funcionar de manera confiable en condiciones difíciles
7. Fuerza de inserción del conector: menos de 20,5 kg;
8. Retención del conector: 2,5 kg o más;
9. Resistencia al calor: -40 ~ 120 ℃
