Un conector de circuito es un dispositivo de acoplamiento que conecta terminales eléctricos para formar un circuito. Con la ayuda de conectores, se puede realizar la conexión entre alambres, cables, placas de circuito impreso y componentes electrónicos. En YAXUN, diseñamos y fabricamos una variedad de carteras de productos de arnés de conectores que pueden transmitir datos, energía y señales de manera confiable en los entornos más severos y en los escenarios de uso más extremos. Nuestros arneses de conectores pueden lograr un mayor rendimiento al tiempo que reducen la escala de la aplicación y el consumo de energía. Nuestros conectores de audio y video brindan retención de placa mejorada y capacidades de blindaje EMI. Nuestros conectores automotrices pueden soportar las duras condiciones de transporte por carretera y todo terreno. Nuestros conectores y enchufes de borde de tarjeta son compatibles con la memoria SDRAM y DDR de generación actual, los nuevos módulos de generación DDR2, DDR3 y DDR4 y FBDIMM. Nuestra base LED LUMAWISE proporciona una función de retención de LED a presión, no se requiere soldadura; Utiliza una conexión de cable enchufable y puede completar la terminación de cable sólido, cable de fusión y cable trenzado sin herramientas. En nuestra cartera de productos de conectores, ofrecemos potentes soluciones para mejorar la conectividad de los sistemas críticos.

Introducción

Los conectores electrónicos también se denominan a menudo conectores de circuito, conectores eléctricos. Dispositivo conductor que une dos conductores en un bucle para que la corriente o las señales puedan fluir de un conductor a otro. Se usa ampliamente en varios circuitos eléctricos y desempeña el papel de conectar o desconectar la corriente o la señal. Esta conexión puede ser temporal y fácil de conectar y desconectar en cualquier momento, o puede ser una unión permanente entre equipos eléctricos o cables.
Los conectores electrónicos son dispositivos que transmiten señales electrónicas (señales analógicas o señales digitales). Se puede proporcionar una interfaz separada para conectar dos sistemas electrónicos secundarios, que se utilizan para completar las conexiones eléctricas entre circuitos o dispositivos electrónicos. Tales como: enchufe / toma de corriente, toma IC, enchufe de línea telefónica, etc. Es muy utilizado en la industria electrónica.
Un conector electrónico es un sistema de circuito que puede proporcionar una interfaz separable para conectar dos sistemas electrónicos secundarios. En pocas palabras, los componentes utilizados para completar la conexión eléctrica entre circuitos o dispositivos electrónicos se denominan conectores, que son puentes entre los dos.

Clasificación

1. Según el método de soldadura, se divide en: tipo DIP (por ejemplo: PCI 120P), tipo SMT (por ejemplo: MINI PCI EXPRESS)
2. Según la apariencia, se puede dividir en: tipo externo y tipo interno

(1) Los tipos externos incluyen:
E / S: conector D-subminiatura (también conocido como conector D-SUB), USB, 1394, DDR, VGA, SCSI, etc.
TARJETA: SD, SIM, TARJETA NUEVA, etc.
TOMA: RJ11, RJ45, etc. RF
fuente de alimentación
Otros: SCSI, DVI, etc.

(2) Los tipos internos incluyen:
Placa de circuito flexible (FPC): ZIF
HDD: BOX, PIN-Header & Socket
Tarjeta de borde: AGP, PCI
Zócalo CPC: 478, SLOT-1, SLOT-2
Memoria: DIM, SO-DIM
Otro: MINI PCI

Conector circular	Este tipo de conector utiliza una interfaz circular y un diseño de carcasa, que puede conectar y desconectar rápida y fácilmente circuitos de señal, alimentación y ópticos. Los conectores circulares suelen ser la primera opción en aplicaciones aeroespaciales e industriales: Se puede conectar y desconectar sin utilizar una herramienta de acoplamiento (como una llave dinamométrica). Los conectores circulares de YAXUN pueden proporcionar soluciones resistentes y duraderas con un rendimiento confiable en diversas aplicaciones de entornos hostiles. Los terminales de conexión circular son componentes de conectores circulares, que se utilizan para transmitir señales en la conexión. Por lo general, se conectan a cada hebra de alambre del cable mediante una herramienta de engarzado (un tipo de mecanismo de engarzado sin soldadura). Antes de cerrar la tapa de la cola del conector, cada terminal pasa a través de la carcasa del conector y el inserto del conector circular. Cada terminal se puede reemplazar individualmente, sin la necesidad de reemplazar todo el conector. Los terminales de conector circular suelen proporcionar versiones de conector macho y hembra coincidentes. Suelen estar fabricados en latón, acero o chapados en oro. Los terminales de conector circular se utilizan en conectores circulares YAXUN, adecuados para las siguientes aplicaciones: operaciones militares, marinas, comerciales e industriales. El inserto de conector circular es el núcleo aislante del conector. El inserto está ubicado en el centro del conector y puede fijar correctamente el terminal en la carcasa. El inserto está hecho de una fundición de material dieléctrico elástico y se puede colocar en la carcasa del conector y soporta los terminales del conector. Estos insertos se procesan especialmente para adaptarse a diferentes tamaños de carcasa y disposiciones de terminales. El inserto de conector circular se puede ensamblar fácilmente simplemente instalando la hebilla adecuada en la carcasa del conector requerida. El inserto del conector circular es a prueba de polvo y no se ve afectado por el aceite común y el agua salada. A menudo se utiliza en diversos entornos hostiles en las industrias de procesamiento de alimentos, fabricación en general y construcción naval. El terminal de crimpado de clavija (extremo macho) se utiliza junto con la serie de conectores CIRPH. Hay dos tipos de chapados en oro y plateados, con varios tamaños. El terminal de crimpado de enchufe (hembra) se utiliza junto con la serie de conectores CIRH. Hay dos tipos de chapados en oro y plateados, con varios tamaños. El terminal de crimpado de enchufe (hembra) se utiliza junto con la serie de conectores CIRP. Hay dos tipos de chapados en oro y plateados, con varios tamaños. INSERTO MACHO, CRIMPADO, CONTACTOS 22DF DE 4 POSICIONES
Conector DIN	El conector DIN contiene una variedad de cables electrónicos, que se pueden enchufar a la interfaz para conectarse al dispositivo. Los conectores DIN de tamaño completo suelen tener de 3 a 14 pines rectos con un diámetro de 13,2 y los pines están ubicados en un blindaje metálico. El bisel adopta un diseño de llave, lo que le permite insertar el enchufe correctamente sin dañar las clavijas. Los conectores DIN cumplen con los estándares DIN, no solo un cable especial. El estándar de conector DIN fue formulado por la Organización Nacional Alemana de Normalización Deutsches Institut für Normung (DIN). El estándar DIN incluye funciones de alta frecuencia y las siguientes características de marcado, como carcasa protectora de metal y terminaciones redondas con muescas. Esta estructura asegura que el conector DIN esté acoplado con el conector de acoplamiento correcto. Nuestros conectores DIN están cuidadosamente diseñados para usarse en una variedad de aplicaciones de comunicación de datos, incluidas interfaces como servicios de línea de antena, equipos de audio, puertos serie de computadoras y conectores de teclado y mouse.
Conector de alimentación redondo	CMC Serie 1 es un conector de plástico circular (CPC) de carcasa metálica para mayor resistencia y protección. Los tamaños de carcasa son 14-5, 14-7, 22-16, 28-24 y 28-37 El conector de montaje en panel o cable CPC Serie 1 acepta terminales Multimate duraderos, lo que permite la aplicación de múltiples combinaciones de señales y circuitos coaxiales en la misma cubierta. 4 a 37 dígitos. Conector CPC Serie 3 con potencia hasta 47A. 3-7 posiciones, compatible con terminales de potencia tipo "caja" XII. El rango de cableado del terminal es 16-10 AWG. CMC Serie 4 es un conector de plástico circular (CPC) de carcasa metálica para mayor resistencia y protección. El tamaño de la carcasa es 28-16M y 28-22M

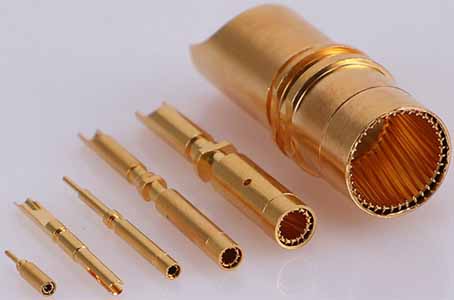

Terminal de conector	El terminal del conector suele ser un pin o enchufe en una parte conductora de un conector circular que transmite energía, pero puede ser cualquier terminal conductor entre dos conectores. Los conectores deben tener terminales para funcionar bajo voltaje nominal y especificaciones de corriente, condiciones ambientales y cargas físicas y mecánicas especificadas. Todos los terminales deben proporcionar una conexión estable entre las barreras de terminales. Se recomienda utilizar el mismo material de terminal en cada lado del conector para mantener las especificaciones consistentes. Si el conector no está conectado a la carcasa del conector adecuada y correcta, es fácil fallar prematuramente. Ofrecemos terminales de conector con diversas características según los requisitos de la aplicación. Hay una variedad de metales, tamaños, longitudes y clasificaciones de superficie para elegir. Los terminales de conector se utilizan en conectores circulares y son adecuados para las siguientes aplicaciones: operaciones militares, marinas, comerciales e industriales. Conector sellado de 2,5 mm: terminales, conectores de doble bloqueo de señal Contacto de enchufe, tamaño 15 Circ. HD Recept, contactos de enchufe, tuerca de bloqueo INSERTO MASCULINO CRIMP, 8 POSICIONES. TIPO III +
