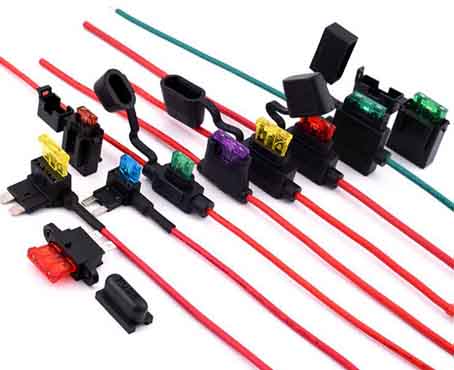

Antes de discutir cómo diseñar la caja de fusibles y el diámetro del cable, hablemos sobre la combinación del mazo de cables y el fusible. Esto también nos ayuda a comprender mejor el problema de la caja de fusibles más adelante.
En primer lugar, debemos determinar la capacidad del fusible de acuerdo con las características actuales de la carga y el entorno de trabajo del fusible, y luego calcular el diámetro del cable requerido de acuerdo con las características de carga y el entorno del arnés de cableado. Para un circuito protegido por un fusible, es necesario confirmar la coincidencia del mazo de cables y el fusible antes de determinar el diámetro del cable.
El cálculo de la capacidad del fusible es en realidad el cálculo de la corriente de funcionamiento nominal. Pero si la carga contiene corriente de irrupción, también se requiere el cálculo de la corriente de irrupción. Después de determinar inicialmente la capacidad, verifique la vida útil del fusible para la corriente de irrupción hasta que finalmente se determine su capacidad.
La selección general se puede dividir en:

A. Capacidad del fusible> corriente de trabajo de los aparatos eléctricos o corriente de bloqueo del motor (generalmente <70% de la capacidad del fusible)
B. Capacidad de cable> capacidad de fusible consumo de energía (generalmente <85% de capacidad a temperatura de grado de cable)
C. Capacidad de conmutación> capacidad de fusible consumo de energía (generalmente <85% de la capacidad de conmutación)
D. Capacidad del relé> capacidad del fusible consumo de energía (generalmente <85% de la capacidad del relé)
mi.
Terminal del conector> capacidad del fusible consumo de energía (generalmente <85% de la capacidad del terminal)

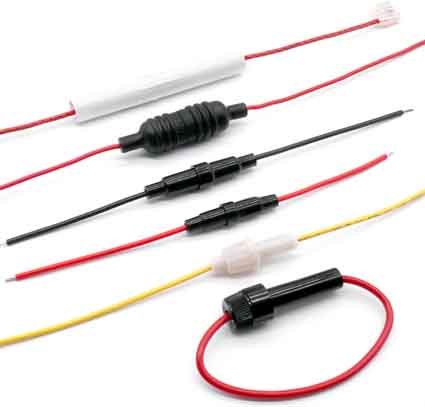

El cálculo del diámetro del cable es, en primer lugar, el cálculo de la corriente nominal, que debe tener en cuenta las características de carga, la temperatura ambiente del arnés de cableado y el número de circuitos de alimentación en el mismo arnés de cableado derivado. Para un circuito protegido por un fusible, se requiere un cálculo de coincidencia para garantizar que el tiempo en que el cable comienza a humear sea mayor que el tiempo de fusión del fusible. Finalmente, verifique la corriente de cortocircuito para asegurarse de que la corriente de cortocircuito sea suficiente para quemar el fusible a tiempo cuando ocurre una falla.
