¿Qué es un cable retardante de llama? Sus características y aplicaciones.

Cable retardante de llama significa que el cable se quema bajo las condiciones de prueba especificadas. Después de que se retira la fuente de fuego, la propagación de la llama está solo dentro de un rango limitado. Un cable que puede extinguir la llama por sí solo en un tiempo limitado. La característica fundamental es: puede quemarse pero no funcionar en una situación de incendio, pero puede evitar la propagación del fuego. En términos sencillos, si un cable se incendia, puede limitar la combustión a un área local sin propagarse, y proteger otros equipos y evitar pérdidas mayores.

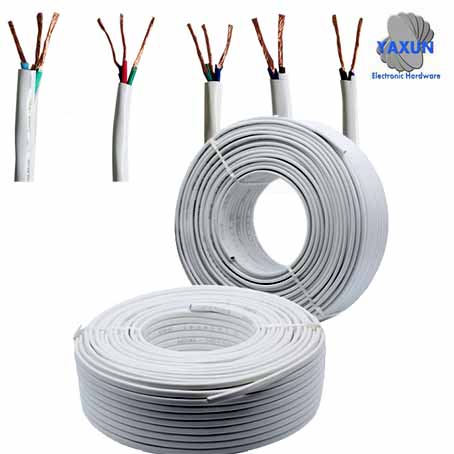

Alambre revestido blanco ignífugo RVV

El significado de retardante de llama por cable:

Queme el cable en las condiciones de prueba especificadas. Una vez que se retira la fuente de fuego, la llama se propaga solo dentro de un rango limitado y se extingue, es decir, tiene la capacidad de prevenir y retrasar la aparición o propagación de llamas. La quema de alambres y cables es causada por calentamiento externo para producir gas inflamable. Para lograr el propósito de retardo de la llama, los tres elementos que causan la combustión deben ser suprimidos, a saber: gas combustible, calor y oxígeno. Por lo tanto, el método generalmente utilizado para alambres y cables retardadores de llama es agregar haluros que contienen halógenos y óxidos metálicos al material de la funda. Desde la perspectiva del retardo de la llama, este es un método excelente. Sin embargo, debido a que estos materiales contienen haluros, liberan una gran cantidad de humo y gas haluro de hidrógeno durante la combustión. Por lo tanto, la visibilidad durante un incendio es baja, lo que dificulta enormemente la evacuación segura del personal y la extinción de incendios, y más personas mueren asfixiadas por gases tóxicos.
Además, una vez que el gas de haluro de hidrógeno reacciona con el agua en el aire, se genera "ácido hidrohaluro", que corroe severamente los equipos y edificios, provocando "desastres secundarios".
Con la mejora continua del nivel de la ciencia y la tecnología, el problema de los retardantes de llama se ha desarrollado aún más, desde los retardadores de llama halógenos en el pasado hasta los retardadores de llama libres de halógenos con bajo contenido de halógenos.

Tipo de cable ignífugo

Núcleo de cobre Núcleo de aluminio Nombre usar
ZA-YJV/ZB-YJV/ZC-YJV ZA-YJLV/ZB-YJLV/ZC-YJLV Cable de alimentación ignífugo de clase A (B, C) con revestimiento de PVC y aislamiento XLPE Puede instalarse en interiores, túneles y tuberías donde se requiera retardo de llama.
ZA-YJV22/ZB-YJV22/ZC-YJV22 ZA-YJLV22/ZB-YJLV22/ZC-YJLV22 Cable de alimentación retardante de llama Clase A (B, C) con revestimiento de PVC blindado con cinta de acero con aislamiento XLPE Es adecuado para colocar en el suelo cuando se requiere retardante de llama, pero no para colocar en tuberías.
ZA-VV/ZB-VV/ZC-VV ZA-VLV/ZB-VLV/ZC-VLV Cable de alimentación retardante de llama A (B, C) con aislamiento de cloruro de polivinilo y revestimiento de PVC Puede instalarse en interiores, túneles y tuberías donde se requiera retardo de llama.
ZA-VV22/ZB-VV22/ZC-VV22 ZA-VLV22/ZB-VLV22/ZC-VLV22 Cable de alimentación retardante de llama Clase A (B, C) blindado con cinta de acero con aislamiento de PVC Es adecuado para tendido enterrado cuando se requiere retardante de llama, pero no apto para tendido en tuberías.
WDZA-YJY/WDZB-YJY/WDZC-YJY WDZA-YJLY/WDZB-YJLY/WDZC-YJLY Cable de alimentación ignífugo A (B, C) con revestimiento de poliolefina aislado XLPE Se puede instalar en interiores, túneles y tuberías que requieran retardante de llama, libre de halógenos y de baja emisión de humos.
WDZA-YJV23/WDZB-YJV23/WDZC-YJV23 WDZA-YJLV23/WDZB-YJLV23/WDZC-YJLV23 Cable de alimentación ignífugo de clase A (B, C) con revestimiento de poliolefina blindado con cinta de acero con aislamiento XLPE Es adecuado para colocar en el suelo cuando se requieren retardantes de llama, sin halógenos y con bajo contenido de humo, pero no es adecuado para colocar en tuberías.
















Grado ignífugo del cable

1. Conductor de cable terminado (Clase R) Resistencia CC (de acuerdo con GB3956)
2. Prueba de voltaje de frecuencia de energía: CA 50HZ3.5KV / 5min sin avería

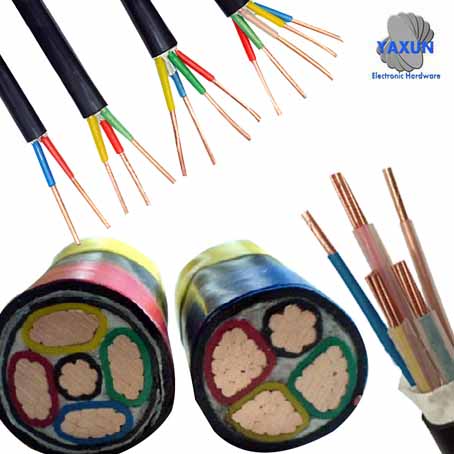

WDZB - YJY Cable retardante de llama libre de halógenos de bajo humo
Grado ignífugo IEC
Para evaluar el rendimiento ignífugo de los cables, la Comisión Electrotécnica Internacional ha formulado tres estándares: IEC60332-1, IEC60332-2 e IEC60332-3. IEC60332-1 e IEC60332-2 se utilizan para evaluar la resistencia al fuego de un solo cable cuando se coloca en una posición inclinada y vertical (correspondiente a los estándares GB12666.3 y GB12666.4 en China). IEC60332-3 (correspondiente a GB12666.5-90 en China, GB12666.5 ha sido reemplazado por GB / T 18380.3-2001) se utiliza para evaluar la resistencia al fuego de los cables agrupados cuando se queman verticalmente. Por el contrario, los requisitos de retardante de llama de los cables agrupados son mucho mayores cuando se queman verticalmente.

◎ Clasificación de retardante de llama IEC60332-1 / BS4066-1 (Prueba de llama en alambres / cables aislados verticales individuales).
Este es el estándar retardante de llama para un solo cable. La prueba estipula que una muestra de 60 cm de largo se fija verticalmente en una caja de metal con una pared frontal abierta. Un quemador de propano con una longitud de llama de 175 mm se encuentra a 450 mm del extremo fijo superior de la muestra, y el cono de llama está en contacto con el cable en un ángulo de 45 grados. Si el daño por quemaduras de la muestra no está a más de 50 mm de la parte inferior del extremo fijo, la prueba pasa.

◎ Clasificación de retardante de llama IEC60332-3 / BS4066-3 (prueba de llama en alambres / cables agrupados)
Este es el estándar retardante de llama para cables agrupados. La prueba estipula que un haz de muestras de cable de 3,5 m de largo se fija en un marco de prueba trapezoidal con alambres de hierro. El número de muestras está determinado por los materiales no metálicos requeridos por las diferentes clasificaciones. La muestra se cuelga verticalmente en la pared trasera del horno de combustión y se introduce aire en el horno de combustión a través de la entrada de aire en la placa inferior. El quemador plano de propano estuvo en contacto con la muestra con una llama a 750 ° C. Cuando la muestra es forzada a soplar (descarga de aire 5m3 / min, velocidad del viento 0.9m / seg), no debe arder dentro de los 20 minutos de combustión vertical. El cable se extingue a 2,5 metros de la propagación de la llama. IEC60332 se divide en Clase A, Clase B, Clase C y Clase D para evaluar los pros y los contras de la resistencia al fuego.

Estándar ignífugo UL
Todos los cables ignífugos de acuerdo con las normas UL han sido probados y verificados. Cumplir con un cierto grado ignífugo, la identificación UL, el grado ignífugo y el número de aprobación se pueden imprimir en el cable.

◎ Nivel sobrealimentado-nivel CMP (prueba de combustión de aire de suministro / prueba de túnel Steiner Prueba de llama plenum / prueba de túnel Steiner)
Este es el cable más exigente (cable plenum) en el estándar de protección contra incendios de UL, y el estándar de seguridad aplicable es UL910. El experimento estipula que se colocan varias muestras en el conducto de aire horizontal del dispositivo y se queman con un mechero Bunsen de gas de 87,9 KW (300 000 BTU / hora) durante 20 minutos. El criterio de elegibilidad es que la llama no puede extenderse más allá de 5 pies desde el extremo frontal del mechero Bunsen de gas. El valor máximo de la densidad óptica es como máximo 0,5 y el valor de densidad medio es como máximo 0,15. Este tipo de cable CMP generalmente se instala en el sistema de presurización de retorno de aire utilizado en conductos de ventilación o equipos de manejo de aire, y está aprobado para su uso en Canadá y Estados Unidos. Los materiales FEP / PLENUM que cumplen con el estándar UL910 tienen un mejor retardo de llama que los materiales libres de halógenos con bajo contenido de humo que cumplen con los estándares IEC60332-1 e IEC60332-3, y la concentración de humo cuando se quema es menor.

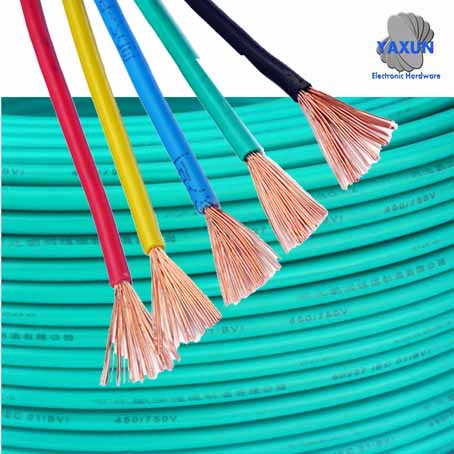

Cable aislado retardante de llama ZR-BVR
◎ Cable de nivel de troncal-nivel CMR (prueba de llama vertical)
Este es un cable de calidad comercial (cable vertical) en el estándar UL, y el estándar de seguridad aplicable es UL1666. El experimento estipula que se colocan múltiples muestras en el eje vertical simulado, y el mechero Bunsen de gas estipulado de 154.5KW (527,500BTU / Hr) se usa durante 30 minutos. El criterio de elegibilidad es que la llama no puede extenderse a la parte superior de una habitación de 12 pies de altura. No existe una especificación de densidad de humo para cables a nivel de troncales y generalmente se usan para cableado vertical y horizontal en pisos.

◎ Cable de grado CM de grado comercial (prueba de llama de bandeja vertical)
Este es un cable de uso general en el estándar UL, y el estándar de seguridad aplicable es UL1581. El experimento estipuló que varias muestras se colocaron en un soporte vertical de 8 pies de alto y se quemaron con un quemador de correa prescrito de 20KW (70,000 BTU / Hr) durante 20 minutos. El estándar de calificación es que la llama no puede extenderse al extremo superior del cable y extinguirse. UL1581 es similar a IEC60332-3C, excepto que el número de cables a tender es diferente. Los cables de calidad comercial no tienen especificaciones de densidad de humo y, por lo general, solo se utilizan para cableado horizontal en el mismo piso, no para cableado vertical en el piso.

◎ Cable CMG de uso general (prueba de llama de bandeja vertical)
Este es un cable de uso general en el estándar UL, y el estándar de seguridad aplicable es UL1581. Las condiciones de prueba de grado comercial y grado general son similares, y ambos están aprobados para su uso en Canadá y Estados Unidos. No existe una especificación de densidad de humo para cables de uso general y, por lo general, solo se utilizan para cableado horizontal en el mismo piso y no para cableado vertical en el piso.

◎ Cable de grado CMX para uso doméstico (prueba de llama de alambre vertical)
Este es un cable doméstico (cable restringido) en el estándar UL, y el estándar de seguridad aplicable es UL1581, VW-1. El experimento estipula que la muestra debe mantenerse vertical, quemarse con el quemador de prueba (30.000 TU / Hr) durante 15 segundos, luego detenerse durante 15 segundos y repetirse 5 veces. El estándar de elegibilidad es que la llama residual no debe exceder los 60 segundos, la muestra no debe quemarse más del 25% y la capa de algodón en la parte inferior no debe encenderse. UL1581-VW-1 es similar a IEC60332-1, excepto que el tiempo de combustión es diferente. Este nivel tampoco tiene especificaciones de humo o toxicidad, y solo se usa en sistemas domésticos o de oficinas pequeñas donde se coloca un solo cable. Este tipo de cables no se deben utilizar en paquetes y deben aislarse con una carcasa. Densidad de humo, contenido de halógenos y nivel de toxicidad.
