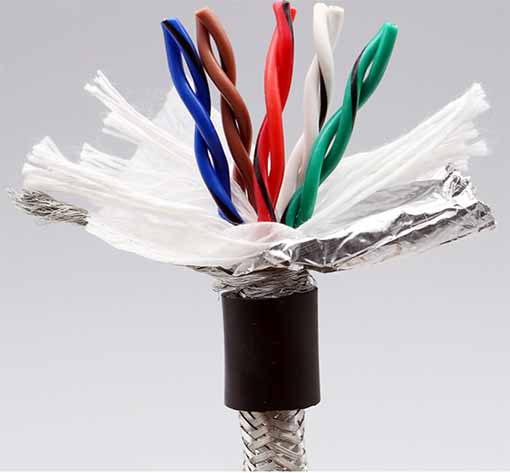

Los cables de frecuencia variable se utilizan principalmente para conectar cables entre fuentes de alimentación de frecuencia variable y motores de frecuencia variable. La estructura del cable de conversión de frecuencia incluye tres cables principales aislados y tres cables neutros aislados. El aislamiento de la línea principal y el aislamiento de la línea neutra se disponen secuencialmente con una capa de bobinado interior, una capa de cinta de cobre, una capa de bobinado exterior y una capa de revestimiento exterior para formar una estructura de núcleo 3 + 3. El cable tiene una fuerte resistencia a los golpes de voltaje, puede soportar el voltaje de pulso de alta velocidad y conversión de frecuencia frecuente, y tiene un buen efecto protector en los aparatos eléctricos de conversión de frecuencia. Transmisión de potencia en circuitos eléctricos con tensiones nominales de 1 KV e inferiores. Es adecuado para las industrias de fabricación de papel, metalurgia, procesamiento de metales, minería, ferrocarriles y procesamiento de alimentos.

Condiciones de Uso

1. Tensión nominal U0 / U: 0,6 / 1KV
2. La temperatura máxima permitida a largo plazo del conductor del cable es de 90 ° C, y la temperatura máxima cuando está en cortocircuito es de 250 ° C
3. La temperatura ambiente para la instalación y el tendido no es inferior a 0 ° C, y la temperatura ambiente para el tendido fijo no es inferior a -10 ° C.
4. El radio de curvatura mínimo permitido del cable no es inferior a 15D (diámetro exterior del cable D, mm)

rendimiento

1. El diseño de tipo BPYJVP12R-TK, ZRBPYJVP12R-TK adopta conductores de cobre trenzados suaves de categoría 5 de acuerdo con GB / T3956-1997.
2. Aislamiento de polietileno reticulado, buena temperatura y resistencia a la intemperie.
3. Baja impedancia de transmisión y buena compatibilidad electromagnética.
4. Capacidad de trabajo baja.
5. Buen rendimiento antiinterferente y de baja radiación.
6. El diseño de estructura de cable simétrico de tres núcleos tiene un mejor rendimiento de transmisión que el cable de cuatro núcleos.

Detailed model and usage

BPYJVTP2-TK: Copper core cross-linked polyethylene insulation, PVC sheath, copper wire winding, copper tape winding shield, loop cable for frequency converter.
ZRBPYJVTP2-TK: Copper core cross-linked polyethylene insulation, flame-retardant PVC sheath, copper wire winding, copper tape wrapped shield, loop cable for frequency converter.
BPYJVP12-TK: Copper core cross-linked polyethylene insulation, PVC sheath, copper tape wrapping, copper wire braiding double shielding, loop cable for frequency converter.
ZRBPYJVP12-TK: Copper core cross-linked polyethylene insulation, flame-retardant PVC sheath, copper tape wrapping, copper wire braiding double shielding, loop cable for frequency converter.
BPYJVPX12R-TK: Copper core cross-linked polyethylene insulation, PVC sheath, copper tape wrapping, double shielding of tinned copper wire braid, loop cable for frequency converter.
ZRBPYJVPX12R-TK: Copper core cross-linked polyethylene insulation, flame-retardant PVC sheath, copper tape wrapping, double shielding of tinned copper wire braid, loop cable for frequency converter.

Rango de especificación

Modelo, número de núcleos, sección nominal (MM)
BPYJVTP2-TK, 3 1,5 ~ 240
ZRBPYJVTP2-TK, 3 1,5 ~ 240

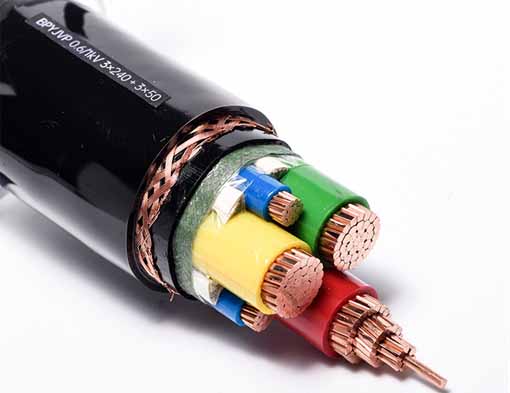

BPYJVP12R-TK, sección de núcleo principal 3 + 3: 2.5-240, sección de núcleo secundario: 0.5-35
BPYJVPX12R-TK, sección de núcleo principal 3 + 3: 2.5-240, sección de núcleo secundario: 0.5-35
ZRBPYJVP12R-TK, sección de núcleo principal 3 + 3: 2.5-240, sección de núcleo secundario: 0.5-35
ZRBPYJVPX12-TK, sección de núcleo principal 3 + 3: 2.5-240, sección de núcleo secundario: 0.5-35
Nota: Además, el cable de conversión de frecuencia con estructura blindada se puede proporcionar de acuerdo con las necesidades de los usuarios.

descripcion del modelo

Código de artículo Descripción
Cable de conversión de frecuencia de código de serie BP
Código de aislamiento: aislamiento YJ XLPE
Código de la funda: funda de PVC en V
Código de la funda: E Funda de poliolefina de baja emisión de humo y libre de halógenos
Código de blindaje: conductor concéntrico TP2 + estructura de blindaje de cinta de cobre
Código de blindaje: blindaje de cinta de cobre P12 + blindaje doble trenzado de alambre de cobre
Código de blindaje: blindaje de cinta de cobre PX12 + blindaje doble trenzado de alambre de cobre estañado
Código blindado: 22 cinta de acero blindada
Código retardante de llama: retardante de llama ZR

Diseño estructural

1. Diseño de simetría de cables
Para los cables especiales para motores de conversión de frecuencia de 1.8 / 3KW e inferiores, y los cables simétricos de 3 + 1 núcleos y 4 núcleos solo se pueden usar para el cable de entrada de la fuente de alimentación principal, es mejor usar un cable de estructura simétrica . Los cables entre el convertidor de frecuencia y el motor de conversión de frecuencia deben adoptar una estructura de cable simétrica Hay dos tipos de estructuras de cable simétricas: 3 núcleos y 3 + 3 núcleos. La estructura del cable de 3 + 3 núcleos consiste en descomponer el cuarto núcleo (núcleo neutro) de los tres núcleos aislados grandes y uno pequeño de cuatro núcleos en tres núcleos aislados de sección transversal pequeña, y los tres núcleos pequeños se forman simétricamente en un cable. Para cables especiales de motor de frecuencia variable de 6/10 kV, la estructura del cable es diferente de los cables de alimentación ordinarios de 6/10 kV. Los cables de alimentación ordinarios utilizan cinta de cobre para proteger los tres núcleos aislados y formar un cable, mientras que el cable especial del motor de conversión de frecuencia está blindado con alambre de cobre y cinta de cobre, y luego se comprime en una cubierta de fase separada y luego se forma simétricamente en un cable. La estructura simétrica del cable tiene una mejor compatibilidad electromagnética debido a la intercambiabilidad de los cables y juega un papel determinado en la supresión de la interferencia electromagnética. Puede compensar las frecuencias impares en los armónicos de orden superior, mejorar la antiinterferencia del cable especial del motor de conversión de frecuencia y reducir la radiación electromagnética en todo el sistema.

2. Diseño de estructura de blindaje
El blindaje de los cables especiales para motores de conversión de frecuencia de 1.8 / 3kV e inferiores generalmente adopta el blindaje general. El blindaje especial del cable para motores de frecuencia variable de 6/10 kv consta de blindaje de fase y blindaje total. El blindaje de fase dividida generalmente se puede blindar con una cinta de cobre o un blindaje combinado de alambre de cobre y cinta de cobre. La estructura de blindaje general puede utilizar blindaje combinado de alambre de cobre y cinta de cobre, blindaje trenzado de alambre de cobre, blindaje de cinta de cobre, blindaje de cinta de cobre trenzado con alambre de cobre, etc. La sección transversal de la capa de protección es proporcional a la sección transversal del núcleo principal. El cable blindado de esta estructura puede resistir la inducción electromagnética, la mala conexión a tierra y la interferencia de conducción de la línea eléctrica, reducir la inductancia y evitar una fuerza electromotriz inducida excesiva. La capa de blindaje no solo juega un papel en la supresión de la emisión externa de ondas electromagnéticas, sino que también sirve como canal para corrientes de cortocircuito y puede proteger el núcleo neutro. Special cables for 6/10kV variable frequency motors, considering that the cables are often subjected to radial external forces during use. Add a galvanized steel strip pin fastening layer outside the cable shielding layer (add an isolation sleeve between the shielding layer and the steel strip pin mounting layer). The steel belt pin is mainly used as the radial mechanical protection layer of the cable, and it also plays the role of additional overall shielding. In particular, steel tape armor and copper wire and copper tape shielding use two different shielding materials, which play a complementary role in electromagnetic wave shielding, and the shielding effect will be better.

3. Cable electrical performance design
The electrical performance of special cables for frequency conversion motors of 1.8/3kV and below are designed in accordance with GB/Tl2706, 2002 standards. In addition to meeting the GBT/l2706.2002 standard, the 6/10kV variable frequency motor special cable has increased the electrical performance requirements such as capacitance and inductance. According to the actual use of special cables for variable frequency motors and with reference to GB/T 12706.2002 and ABB Japan’s technical conditions for power transmission cables, the electrical performance parameters of the cables have been determined.

Process requirements

In the production process of special cables for frequency conversion motors, the process of extruding the insulated core and forming the cable is the most critical process.
After the extrusion process of the insulated core, the quality of the insulated core will directly affect the electrical performance of the cable. In order to improve the quality of the cable, we choose high-electric performance insulating materials. For example: 1.8/3kv frequency conversion motor special cable uses 10kV cross-linked insulating material; 6/10kv frequency conversion motor special cable uses 35kv cross-linked insulating material. Imported materials are used for conductor shielding, insulation shielding and insulation materials. In the production process, we pay special attention to the purification of raw materials, tightly squeezing the shielding and insulating materials, and control the eccentricity of the insulation and the uniformity of the outer diameter of the insulation. This can reduce the interface effect and improve the electrical performance of the cable.
Frequency conversion cables require a symmetrical structure. When forming a cable, it is necessary to ensure that the tension of the insulated core is even, so that the length of the core after the cable is as consistent as possible. Otherwise it will cause structural changes, resulting in inhomogeneity of capacitance and inductance, and affect the electrical performance of the cable.
