Fabricante de cable de cadena de arrastre de China

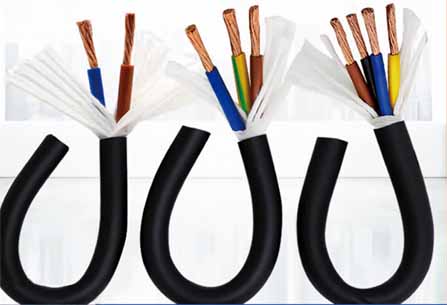

¿Qué es un cable de cadena de arrastre?
El cable de la cadena de arrastre es un tipo de cable especial altamente flexible, que puede moverse hacia adelante y hacia atrás con la cadena de arrastre sin desgaste. También se puede llamar cable de remolque o cable de cadena del tanque.
Introducción a los cables de cadena de arrastre

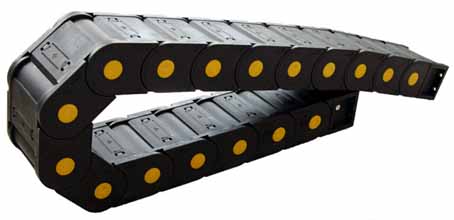

Cuando es necesario mover la unidad de equipo hacia adelante y hacia atrás, para evitar que los cables se enreden, se desgasten, se desprendan, cuelguen y se dispersen. A menudo, coloque el cable en la cadena de arrastre para proteger el cable, y el cable también puede moverse hacia adelante y hacia atrás con la cadena de arrastre.
Composición de la estructura del cable de remolque
1. El centro de tracción del cable de la cadena de arrastre
En el centro del cable, de acuerdo con la cantidad de núcleos y el espacio entre cada cable de núcleo, hay un verdadero relleno de línea central tanto como sea posible. Este método puede proteger eficazmente la estructura del cable trenzado y evitar que el cable trenzado se desplace hacia el área central del cable.
2. Estructura del conductor del cable de la cadena de arrastre
El cable debe elegir el conductor más flexible. En términos generales, cuanto más delgado sea el conductor, mejor será la flexibilidad del cable, pero si el conductor es demasiado delgado, se producirá un enredo del cable. Una serie de experimentos a largo plazo ha proporcionado la mejor combinación de blindaje de diámetro, longitud y paso de un solo cable, que tiene la mejor resistencia a la tracción.
3. Aislamiento del núcleo del cable de la cadena de arrastre
Los materiales aislantes del cable no deben adherirse entre sí. Además, la capa aislante también debe soportar cada uno de los hilos de alambre. Por lo tanto, solo el material de PVC o TPE moldeado a alta presión puede usarse en el proceso de aplicación de millones de metros de cables en la cadena de arrastre para demostrar su confiabilidad.
4. Alambre trenzado del cable de la cadena de arrastre
La estructura de alambre trenzado debe enrollarse alrededor de un centro de tracción estable con el mejor paso transversal. Sin embargo, debido a la aplicación de materiales aislantes, la estructura de cable trenzado debe diseñarse de acuerdo con el estado de movimiento, comenzando con 12 cables de núcleo, porque se debe utilizar el método de trenzado.
5. Funda interior del cable de la cadena de arrastre
La funda interior extruida estilo armadura reemplaza los materiales de lana, los rellenos o los rellenos accesorios baratos. Este método puede garantizar que la estructura de alambre trenzado no se esparza.
6. Blindaje del cable de la cadena de arrastre
La capa protectora está fuertemente trenzada fuera de la funda interior con un ángulo de trenzado optimizado. La trenza suelta reducirá la capacidad de protección EMC y la capa de blindaje fallará pronto debido a la rotura del blindaje. La capa protectora de tejido apretado también tiene la función de resistir la torsión.
7. Cubierta exterior del cable de la cadena de arrastre
La funda exterior hecha de diferentes materiales mejorados tiene diferentes funciones, que incluyen resistencia a los rayos UV, resistencia a bajas temperaturas, resistencia al aceite y optimización de costos. Pero todas estas fundas exteriores tienen una cosa en común, una alta resistencia a la abrasión y no se adhieren a nada. La funda exterior debe ser muy flexible pero también debe tener una función de soporte y, por supuesto, debe ser de conformación a alta presión.
Modelo de cable de cadena de arrastre
TRVV: cable de cadena de arrastre con núcleo de cobre y aislamiento de PVC de nitrilo y revestimiento de PVC de nitrilo.
TRVVP: núcleo de cobre con aislamiento de PVC de nitrilo, cubierta de PVC de nitrilo, cable de cadena de arrastre blindado trenzado de malla de alambre de cobre estañado con cubierta suave.
TRVVSP: cable de cadena de arrastre totalmente blindado, trenzado, con núcleo de cobre, aislado con cloruro de polivinilo de nitrilo, enfundado con cloruro de polivinilo de nitrilo.
RVVYP: cable de cadena de arrastre con aislamiento general mixto de nitrilo con núcleo de cobre, cubierta especial de nitrilo mixto, resistente al aceite, blindado.
Conductor: múltiples hebras de alambre de cobre sin oxígeno ultrafino, finamente trenzado, con un diámetro de 0,1 ± 0,004 mm. Si tiene requisitos especiales, puede elegir otros tipos de cables de cobre de acuerdo con los indicadores técnicos del cliente.
Aislamiento: material aislante especial de nitrilo polivinilcloruro mixto.
