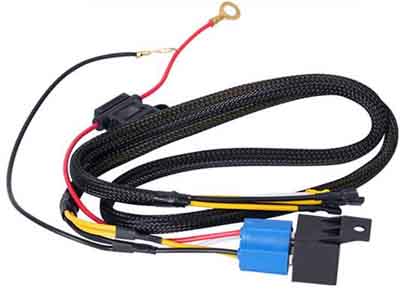

El circuito de control de control de relé generalmente está representado por el diagrama esquemático, el diagrama de distribución y el diagrama del mazo de cables.

1. Diagrama esquemático de cableado
El diagrama de circuito del mazo de cables se basa en los requisitos del sistema de control eléctrico para la forma de movimiento de la maquinaria de producción, utilizando los símbolos gráficos eléctricos y los símbolos de texto prescritos uniformemente por el país. De acuerdo con la secuencia de trabajo de los equipos eléctricos y aparatos eléctricos, se muestran en detalle todos los componentes básicos y conexiones de circuitos, equipos o conjuntos completos de equipos. Un diagrama de un arnés sin considerar su ubicación real.
El diagrama del circuito del arnés de cableado puede expresar completamente el propósito, la función y el principio de funcionamiento de los equipos eléctricos y los aparatos eléctricos, y es la base teórica para la instalación, la depuración y el mantenimiento del circuito eléctrico.
Se deben seguir los siguientes principios al dibujar el diagrama esquemático del arnés de cableado:

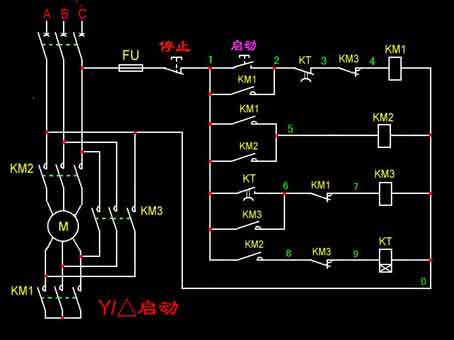

(1) El diagrama del circuito generalmente se divide en tres partes: circuito de alimentación, circuito principal y arnés de cableado del circuito auxiliar. El diagrama del mazo de cables del circuito que se muestra en la Figura 1.
En la Figura 1, de acuerdo con los principios de dibujo del diagrama de circuito, las líneas de alimentación de CA trifásicas L1, L2, L3 se dibujan horizontalmente en la parte superior de la figura a su vez, y el interruptor de alimentación QS se dibuja horizontalmente; El circuito principal compuesto por el fusible FU1, los 3 pares de contactos principales del contactor KM y el motor M y la línea de alimentación vertical están dibujados en el lado izquierdo de la figura; El circuito de control compuesto por el botón de arranque SB y la bobina del contactor KM está conectado a través de las dos líneas eléctricas Ll y L2, y se dibuja verticalmente en el lado derecho del circuito principal; Y la bobina del componente KM consumidor de energía se conecta a la línea de alimentación inferior U y se dibuja debajo del circuito, y el botón de inicio SB se dibuja entre la bobina KM y la línea de alimentación superior Ll. El contactor KM de la figura utiliza una representación separada. Los 3 pares de contactos principales se dibujan en el circuito principal y las bobinas se dibujan en el circuito de control. Para indicar que son el mismo aparato eléctrico, se marca el mismo símbolo de texto KM junto a sus símbolos gráficos. Las líneas están numeradas en cada contacto según normativa.

(2) En el diagrama del circuito, la posición de contacto de cada aparato eléctrico se dibuja de acuerdo con la posición normal cuando el circuito no está energizado o el aparato eléctrico no está sujeto a fuerzas externas. Al analizar el principio, debemos partir de la posición normal del contacto.
(3) El esquema real de cada componente eléctrico no está dibujado en el diagrama del circuito, pero los símbolos gráficos eléctricos especificados por el estado se utilizan para dibujarlo.
(4) En el diagrama de circuito, los componentes del mismo aparato eléctrico no se dibujan juntos de acuerdo con sus posiciones reales, sino que se dibujan en diferentes circuitos de acuerdo con sus funciones en el circuito. Pero sus acciones están relacionadas entre sí, por lo tanto, se deben marcar los mismos símbolos de texto. Si hay muchos electrodomésticos idénticos en la imagen, es necesario agregar diferentes números arábigos después de los símbolos de texto de los electrodomésticos para mostrar la diferencia, como KM1, KM2, etc.
(5) Al dibujar diagramas de circuitos, intente reducir las líneas y evitar que las líneas se crucen. Para puntos de conexión de cables cruzados con conexión eléctrica directa, utilice pequeños puntos negros para indicar; No se dibujan pequeños puntos negros en los cables transversales sin conexión eléctrica directa.
(6) El diagrama del circuito adopta el método de numeración del circuito, lo que significa que cada contacto del circuito está numerado con letras o números.
