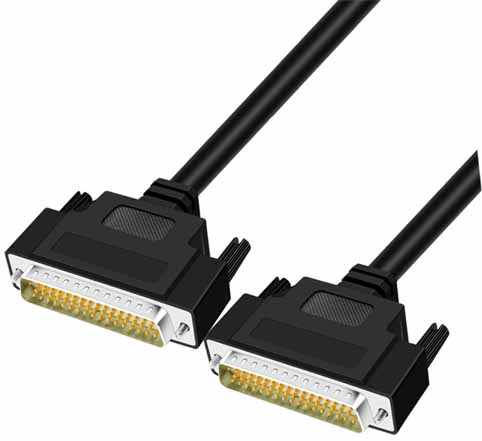

Der D-Sub-Anschluss ist eine Art von Anschluss. Der D-Sub-Steckverbinder hat eine Vielzahl von Modellen, Optionen und Zubehörteilen und ist eine sehr wirtschaftliche Verbindungslösung. Einschließlich gemischter Hoch- und Niederfrequenz-, Hochstrom- und High-Density-D-Sub-Steckverbinder, D-Sub-Steckverbinder, einschließlich Isolierkörper, Harpunen plattenverriegelung, Rückabdeckung und mehreren leitfähigen Anschlüssen; Nach dem Zusammenbau ist die harpunen förmige Plattenverriegelung in dem Begrenzung mechanismus eingeschlossen, wodurch das Problem der ungleichmäßigen Fußhöhe, das durch die unzuverlässige Verriegelung position der harpunen förmigen Platte und die leichte Drehung des bestehenden D-Sub-Verbinders verursacht wird, effektiv gelöst wird.

Merkmale

Typische Anwendungen der D-Sub-Schnittstelle sind VGA (DA15-Buchse), Parallelport (DB25-Buchse), COM-Seriell-Port (DE9-Stecker, RS232)
Verschiedene Definitionen des 25-Pin-D-Sub-Anschlusssignals in verschiedenen Modi: Paralleler Computeranschluss
Die Hauptmerkmale von sht10 sind wie folgt:
Die Messung der relativen Luftfeuchtigkeit und Temperatur hat eine Taupunkt ausgabe. Eigenschaften: Standard struktur schönes Aussehen, einfache Installation, entspricht mehreren Standards.

Technische Parameter des Produkts

Spezifikation: de-9pz.
Produkt kategorie: Rechteckiger Stecker...
Die wichtigsten technischen Parameter:
Arbeitstemperatur: -55～125℃ Nennspannung: 300V;

Anwendungen

Als Industriestandard-Steckverbinder wird der D-Sub-Steckverbinder für eine Vielzahl von Modulen der c-Serie von ni verwendet. Der Unterschied bei D-Sub-Zubehör besteht zu einem großen Teil nur in der Anzahl der Pins im Stecker. Die Erweiterung der d-sub-Serie fügt einen neuen wirtschaftlichen Steckverbinder hinzu. Diese neue Serie ist auf wachsende Anwendungen ausgerichtet, die weniger Ein- und Aussteckzeiten erfordern, wie z. B. Set-Top-Boxen, Steuergeräte und Stromzähler. Der wirtschaftliche D-Sub-Steckverbinder der Firma fci wird verwendet, um die Anwendung mit einer geringen Anzahl von Steckzyklen zu erfüllen: Zum Beispiel Set-Top-Boxen, Steuergeräte und Energiezähler, und die Nachfrage nach solchen Anwendungen wird immer höher. Wirtschaftliche Serie von Direktlötleiterplatten. Der D-Sub-Steckverbinder ist eine der frühesten Lösungen und auch das am weitesten verbreitete und am weitesten verbreitete Ein-/Ausgang stecksystem.

Vorsichtsmaßnahmen beim Schweißen

(1) Es wird empfohlen, vor dem Umwickeln der Kupferfolie eine Schicht Wärmeisolierband auf die innere Form zu wickeln, um zu verhindern, dass der Kerndraht beim Schweißen der Kupferfolie oder beim Einspritzen der äußeren Form verbrüht wird;
(2) Die beschichtete Kupferfolie darf nicht geschlitzt oder beschädigt werden;
(3) Wenn festgestellt wird, dass die Kupferfolie beschädigt ist, kann der beschädigte Teil mit Kupferfolie bedeckt werden, und dann sollte die Verbindung zwischen der geflickten Kupferfolie und der ursprünglichen Kupferfolie vollständig mit Lot verschweißt werden;
(4) Nachdem die Kupferfolie vollständig gewickelt ist, ist es nicht erlaubt, die innere Form oder den freiliegenden Kerndraht aus irgendeinem Winkel zu sehen;
(5) Achten Sie darauf, den Kerndraht während des Schweißens nicht zu verbrühen.
(6) Es darf nicht bewirkt werden, dass sich das Lot in den Spalt zwischen der Innenform und dem Verbinder auflöst und das Lot in das Wärmeisolationsband der Innenform eindringt.

D-SUB-Anschluss	Kompakte Pin- und Schnittstellen steckplätze Unsere komplette D-Sub-Steckverbinderserie reicht von abgewinkelten und vertikalen Leiterplatten steckverbindern bis hin zu D-Sub-Steckverbindern der AMPLIMITE 0.050-Serie. Unser Produkt portfolio an D-Sub-Steckverbindern ist mit speziellem Zubehör für eine Vielzahl von Anwendungen geeignet und kann jedem Kunden eine wirtschaftliche D-Sub-Lösung bieten, die für jede komplexe Anwendung geeignet ist. Der AMPLIMITE D-Subminiatur-Steckverbinder entspricht den MIL-DTL-24308-Spezifikationen. Steckverbinder der Serien 109 und 90 sowie der ULTRA-LITE-Serie bieten eine vollständige Palette an Kontaktdichten und können das Gewicht reduzieren und eine EMI-Abschirmung erreichen. Unser Produkt portfolio umfasst AS39029 Kontakte sowie Koaxialkontakte und Powerkontakte. Rechtwinkliges PCB Vertikale PCB Kabelinstallation Neben einem kompletten Satz von Standard-Militär-Ultrakleinen D-Typ-Steckverbindern zur Auswahl bietet YAXUN auch spezielle Anwendungsversionen, wie Steckverbinder mit Hybrid-Strom-/Koaxialkabel-Hohlraum und Signalkontakten der Größe 20; Bietet eine einmalige Schnittstelle, die für stark beanspruchte Straight-Through-Steckverbinder und spezielle nicht-magnetische Steckverbinder mit Gummidichtungen auf der Rückseite zur Zugentlastung geeignet ist.
D-SUB-Anschluss klemme	SZ 22, BUCHSE, NICHT-MAG D-Sub-Anschlussklemme: Stift, Messing, Signal, Größe 20 Die D-Sub-Stift-Snap-in-Steckverbinderklemmen sind aus Messing und verwenden Nr. 20-Klemmen zum Abschließen von Drähten und Kabeln. Der Drahtdurchmesser bereich beträgt 32-18 AWG für Signalstromkreis anwendungen. KONTAKTSTIFT-BAUGRUPPE, GR 8   D-Sub-Anschlussklemme: Stift, Messing, Signal, Größe 22 Die D-Sub-Stift-Snap-in-Steckverbinder klemmen sind aus Messing und werden mit den Nr. 22-Klemmen an Drähte und Kabel angeschlossen. Der Drahtdurchmesser bereich beträgt 28-22 AWG und wird für Signalstromkreis anwendungen verwendet. CONT, CRIMP-PIN, 18AWG, 109, SZ 20 D-Sub-Anschlussklemme: Buchse, CuSn4, Vierkantpol, Signal, Größe 20 Die Anschlussklemmen der D-Sub-Buchse bestehen aus Phosphorbronze, und die Klemme Nr. 20 ist über einen quadratischen Stift mit der Leiterplatte verbunden. Der Betriebstemperaturbereich beträgt -55-105°C und wird für Signalkreis anwendungen verwendet.
D-SUB-Zubehör	D-SUB-Rückseite Stecker endkappe aus verstärktem Metall, passend für Nr. 1 (9/15-polig) D-Subminiatur-Stecker, praktischer Aufbau, wenige Einzelteile, schnelle und einfache Installation und Montage. D-SUB Schnellspannstift mit Gewindestift Bestehende Systeme lassen sich mit Gewindeeinsatz-Schnellverschlussstiften für D-Sub-Stecker-Endkappen problemlos nachrüsten.   Drahtklemme für Gehäuse der Größe 1-3STD/1-4 QL Zweiteilige D-Sub-Kabelklemme für 1-3STD/1-4 QL-Gehäuse. Erzielen Sie eine hocheffiziente Zugentlastung, da der Kabelabgang mit Rippen ausgestattet ist, die ein Verklemmen des Kabels verhindern.   Drahtklemme für Nr. 4 5STD/5QL Gehäuse Zweiteilige D-Sub-Kabelklemme für Nr. 4 5STD/5QL-Gehäuse. Erzielen Sie eine hocheffiziente Zugentlastung, da der Kabelabgang mit Rippen ausgestattet ist, die ein Verklemmen des Kabels verhindern.
Micro- und Nano-Micro-D-Anschlüsse	M83513/01-CN, MCKS-N1-B-21PS 095-0604-2030=MCDR3-B-9SS M83513/01-AN, MCKS-N1-B-9PS M83513/02-AN, MCKS-N1-B-9SS
