La diferencia entre el conector FFC y el conector FPC
La frecuencia de uso del conector es extremadamente alta. En la vida, hemos visto conectores más o menos. Para los profesionales, el conector es un dispositivo que debe tocarse todos los días. Para que todos comprendan mejor el conector, este artículo explicará el conector desde dos aspectos:
1. Una breve introducción al conector,
2. Introduzca la diferencia entre el conector FFC y el conector FPC y sus tipos comunes.
Uno, Breve introducción del conector
También conocidos como conectores, enchufes y enchufes en China. Generalmente se refiere a conectores eléctricos. Es decir, conectar los componentes de dos dispositivos activos para transmitir corriente o señal.
El conector es un componente con el que nuestro personal técnico y de ingeniería electrónica suele contactar. Su función es muy sencilla: Entre los circuitos bloqueados o aislados en el circuito, se construye un puente de comunicación, de modo que la corriente pueda fluir y el circuito pueda realizar la función predeterminada. Los conectores son una parte indispensable de los equipos electrónicos, observando a lo largo del camino del flujo de corriente, siempre encontrará uno o más conectores. Las formas y estructuras de los conectores cambian constantemente Hay varios tipos de conectores con diferentes objetos de aplicación, frecuencias, alimentación y entornos de aplicación. Por ejemplo, los conectores para iluminación en la cancha son muy diferentes a los conectores para discos duros y los conectores para cohetes de iluminación. Pero no importa qué tipo de conector, es necesario asegurarse de que la corriente fluya de manera fluida, continua y confiable. En términos generales, a qué se conecta el conector no se limita a la corriente. En el rápido desarrollo actual de la tecnología optoelectrónica, en el sistema de fibra óptica, el portador de la señal es la luz. El vidrio y el plástico reemplazan a los cables en los circuitos ordinarios, pero los conectores también se utilizan en las rutas de señales ópticas y sus funciones son las mismas que las de los conectores de circuito. Dado que solo nos interesan los conectores de circuitos, este curso integrará de cerca los productos de Molex, centrándose en los conectores de circuitos y sus aplicaciones.
dos, La diferencia entre el conector FFC y el conector FPC y los tipos comunes
Las formas y estructuras de los conectores de hoy en día cambian constantemente, y existen varios tipos de conectores con diferentes objetos de aplicación, frecuencias, energía y entornos de aplicación.

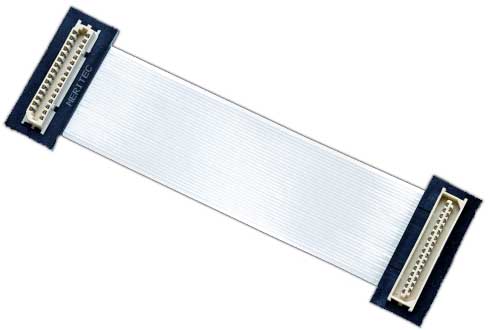

El conector FFC es un conector de cable plano flexible.
Es un nuevo tipo de cable de datos hecho de material aislante PET y alambre de cobre plano estañado extremadamente delgado, que se lamina a través de la línea de producción de equipos de automatización de alta tecnología. Tiene un doblez suave y libre, un grosor delgado, un tamaño pequeño, una conexión simple, un desmontaje conveniente y un blindaje electromagnético (EMI) fácil de resolver. A continuación, se habla principalmente de la diferencia entre el conector FFC y el conector FPC, y los tipos de conector FFC más utilizados.

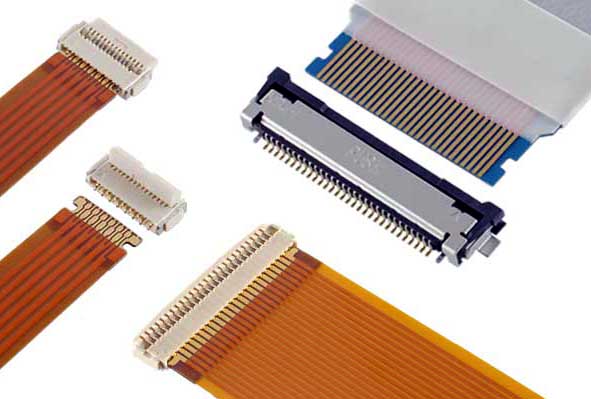

1. La diferencia entre el conector FFC y el conector FPC
a. FFC es una lámina de cobre plana intercalada entre películas de lámina aislante superior e inferior.El producto final es más simple y más grueso.
El FFC es una lámina de cobre plana intercalada entre las películas de lámina aislante superior e inferior. El producto final es más simple y más grueso.
b. FPC procesará FCCL (lámina revestida de cobre flexible) mediante grabado químico para obtener placas de circuito flexibles con diferentes estructuras de una sola cara, doble cara y multicapa.
En términos de precio, naturalmente los conectores FFC son mucho más económicos. Si se tiene en cuenta el costo de producción, a más empresas les gustará utilizar el diseño relacionado del conector FFC.
2. 7 tipos comunes de conectores FFC
Tipo A: Ambos extremos están conectados y la placa de refuerzo está pegada a la cinta aislante;
Tipo B: Cruce la placa de refuerzo y péguela directamente sobre la cinta aislante;
Tipo C: Las placas de refuerzo en ambos extremos se pegan directamente sobre el conductor;
Tipo D: Cruce las placas de refuerzo en ambos extremos y péguelas directamente sobre el conductor;
Tipo E: un extremo de la placa de refuerzo está unido a la cinta aislante y el otro extremo está soldado directamente;
Tipo F: las placas de refuerzo en ambos extremos se unen directamente a la cinta aislante y la mitad interior se despega;
Tipo G: Soldadura directa en ambos extremos.
En general, el desarrollo de la tecnología de conectores FFC actual tiene las siguientes características:
Alta velocidad y digitalización de la transmisión de señales, integración de varias transmisiones de señales, miniaturización y miniaturización del volumen del producto, productos de bajo costo, montaje en superficie de métodos de terminación de contactos, combinación modular, inserción y extracción convenientes, etc.
