La estructura y el principio de funcionamiento del conector fpc
Principio de funcionamiento del conector FPC
FPC traducido al chino es: Las placas de circuito impreso flexibles se denominan generalmente conectores de PCB hechos de materiales blandos (materiales que se pueden plegar y doblar). Se utiliza para conectar la pantalla LCD al circuito de accionamiento (PCB), principalmente con productos de paso de 0,5 mm. Los productos de paso de 0,3 mm también se han utilizado ampliamente.
Con la tendencia de que los controladores LCD se integren en los dispositivos LCD, el número de pines FPC disminuirá en consecuencia, y han aparecido productos relacionados en el mercado. Desde una perspectiva a más largo plazo, en el futuro, se espera que los conectores FPC se integren con otros componentes del teléfono móvil en el marco del teléfono móvil o su módulo LCD.
Los productos de conector Fpc se utilizan principalmente en varios productos de comunicación digital, productos electrónicos portátiles, equipos periféricos de computadora, instrumentos de medición, electrónica automotriz y otros campos. Como teléfonos móviles, cámaras digitales, computadoras portátiles, MID, MP3 4 5, consolas de juegos portátiles, sistemas de audio, etc.

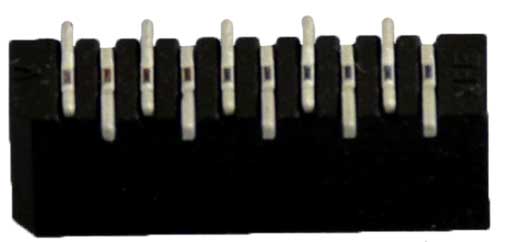

Conector FPC, bajo la altura de montaje de la placa de circuito impreso con un pin de contacto de 3 mm, cierre abatible (sistema de rotación de un pin de contacto) para evitar caídas y acoplamiento oblicuo del FPC, diseño de pin flexible. Disponible en piezas IF y no ZIF. Disponible en 0,3, 0,5, 1,0 y 1,25 mm, montaje en superficie existente de estaño-plomo o sin plomo de línea media, cuatro orificios, contacto vertical y en ángulo recto de pila disponible superior o inferior.
Características del conector fpc
La interfaz del conector fpc debe ser miniaturizada Dado que muchos productos se enfrentan a interfaces más pequeñas y concisas, los requisitos para el uso de conectores fpc serán más sofisticados. Por ejemplo, las interfaces de cable a placa más utilizadas son las de 0,6 mm y 0,8 mm de distancia pequeña, alta densidad, transmisión de alta velocidad e interfaz de dirección de alta frecuencia. La miniaturización significa que la distancia entre la base del conector fpc es menor. La alta densidad es un recuento de núcleos completo.
El conector fpc de alta densidad tiene un total de 600 núcleos de piezas táctiles útiles, y el equipo especial puede alcanzar hasta 5000 núcleos. La transmisión de alta velocidad significa que las computadoras modernas, la tecnología de la información y la tecnología de red requieren transmisión de señal a una frecuencia de escala de tiempo de hasta una banda de frecuencia de megahercios, y el tiempo de pulso alcanza submilisegundos, por lo que se requieren conectores fpc de transmisión de alta velocidad. La alta frecuencia es para abrir el hábito de la tecnología de ondas milimétricas, los conectores coaxiales de RF han entrado en la banda de frecuencia operativa de ondas milimétricas.
El principio de estructura del conector FPC
Para los usuarios que a menudo tratan con conectores fpc, es muy necesario comprender algo de conocimiento de la estructura y los principios de los conectores fpc. Entonces, ¿cuál es el principio de estructura del conector fpc? El siguiente editor le dará una ciencia popular sobre el principio de estructura del conector fpc.
Los conectores FPC se pueden hacer más delgados y reducir el tamaño del conector. Y buscando miniaturización, conector de transmisión de señal de alta frecuencia, este conector consta de cuatro partes: Son núcleo de goma, lengüeta, terminal, pieza de soldadura. La siguiente es la explicación del conocimiento de estas cuatro partes;
1. La función del núcleo de goma del conector FPC es proteger los terminales, aislar, guiar la conexión durante la conexión y proporcionar resistencia mecánica. El proceso de fabricación del núcleo de caucho del conector FPC generalmente utiliza un proceso de moldeo por inyección, y el material es principalmente material PA9T.
2. La función de la lengüeta del conector FPC es engarzar el cable, aislar, guiar la conexión durante la conexión y proporcionar la fuerza del mecanismo. El proceso de fabricación de la lengüeta del conector FPC es generalmente de moldeo por inyección y el material es PA10T y PPS.

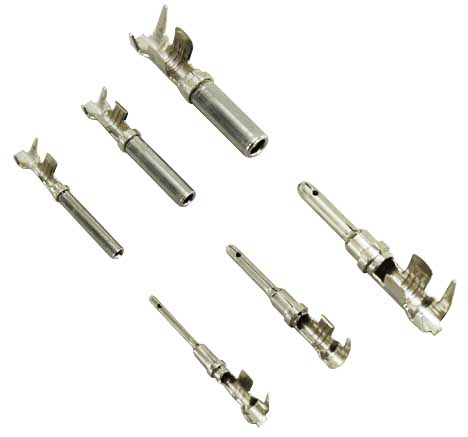

3. La función del terminal del conector FPC es la transmisión del conductor de señales electrónicas. El proceso de fabricación utiliza un proceso de estampado + galvanoplastia (dorado o estañado para mejorar la capacidad de soldadura del producto), y el material utiliza bronce fosforoso C5191.
4. La función de la hoja de soldadura del conector FPC es el posicionamiento, fijación, aumento de resistencia de los componentes, etc. El proceso de fabricación también utiliza un proceso de estampado + galvanoplastia (dorado o estañado para mejorar la capacidad de soldadura del producto), y el material es bronce C2680.
