Mazo de Cables del Conector de Cable a Cable
La característica definitoria del conector de cable a cable es que los cables correspondientes en los dos cables están conectados permanentemente entre sí. Las conexiones permanentes son más comunes en conexiones fijas y conexiones IDC.
Tamaño y selección del conector: 2.00 mm (.079 "), 2.50 mm (.098"), 2.54 mm (.100 "), 3.00 mm (.118"), 3.50 mm (.138 "), 3.70 mm (.148 "), 3,96 mm (0,156")
Marcas de conectores alternativas: JST, XSR, SUR, SUH, MOLEX DuraClik 502351/560123/505151/560020/502352, Milli-Grid 87568, PA, PAD, AMP 175778, JAE IL-S, FOXCONN, HRS, GT8E, ACES 50459, dupont, JC20 y JST SAN, JWPF
La conexión engarzada es común en los conectores de cables discontinuos; el IDC se usa a menudo para dominar los conectores de cable debido a su superioridad en el procesamiento de extremos de mazos de cables y relacionados con cables. Los conectores de cable a cable tienen soportes de plástico de varias formas geométricas: como piezas de plástico polimerizadas redondas y en ángulo recto, así como muchas combinaciones diferentes de piezas de plástico y carcasas de blindaje de metal. Utilizado principalmente en el ejército.
Tamaño y selección del conector: 2.00 mm (.079 "), 2.50 mm (.098"), 2.54 mm (.100 "), 3.00 mm (.118"), 3.50 mm (.138 "), 3.70 mm (.148 "), 3,96 mm (0,156")
Marcas de conectores alternativas: JST, XSR, SUR, SUH, MOLEX DuraClik 502351/560123/505151/560020/502352, Milli-Grid 87568, PA, PAD, AMP 175778, JAE IL-S, FOXCONN, HRS, GT8E, ACES 50459, dupont, JC20 y JST SAN, JWPF
Características del conector de cable a cable
Los conectores se clasifican en tres tipos básicos: cable a cable, cable a placa y placa a placa. Los tres tipos de conexiones no son completamente diferentes. Las siguientes dos razones pueden explicar este tipo de superposición. En primer lugar, el esquema de diseño del mismo conector solo necesita redefinirse después de un ligero cambio en el modo de conexión, que se convierte en un nuevo esquema de diseño aplicable a otro tipo de modo de conexión; En segundo lugar, se puede ensamblar un cable con un conector de cable a cable en un extremo y un conector de cable a placa en el otro extremo. Por ejemplo: la aparición de productos de nivel 5 de conector de E / S es el ejemplo más común. Si se evita la ambigüedad de esta forma de conexión, estas formas de conexión solo proporcionan una base eficaz para la clasificación de conectores.La conexión engarzada es común en los conectores de cables discontinuos; el IDC se usa a menudo para dominar los conectores de cable debido a su superioridad en el procesamiento de extremos de mazos de cables y relacionados con cables. Los conectores de cable a cable tienen soportes de plástico de varias formas geométricas: como piezas de plástico polimerizadas redondas y en ángulo recto, así como muchas combinaciones diferentes de piezas de plástico y carcasas de blindaje de metal. Utilizado principalmente en el ejército.
Aplicación de conector de cable a cable
Sus productos se utilizan en una amplia gama de campos como automóviles, comunicaciones, electrónica de consumo, procesamiento de datos y maquinaria industrial. Aplicados a circuitos auxiliares, los conectores AMP se encuentran en una posición de liderazgo en tecnología El diseño del sistema de conexión cable a placa AMP Economy Power (EP) está dirigido a la aplicación de circuitos auxiliares.Conector de desplazamiento de aislamiento de 2,00 mm | |||
categoria de producto | serie 2001 | Filas | 2 |
Espaciado de productos | 2,00 mm | Número de polos | 2 * 3-2 * 32 |
material del producto | PBT, UL94V-0 | Corriente nominal | 1A AC / DC |
Color del producto | color natural | Voltaje nominal | 250 V CA / CC |
Tamaño del cable | (AWG) # 26-28 | Resistencia de contacto | 20 mΩ máx. |
Material de metal | latón | Tensión soportada | 500 V CA / minuto |
enchapado | chapado en estaño / chapado en oro | rango de temperatura | -25℃ - +85℃ |
OD del diámetro del alambre | 1,50 mm (máx.) | Conector de cable a placa | |
Imagen del producto |

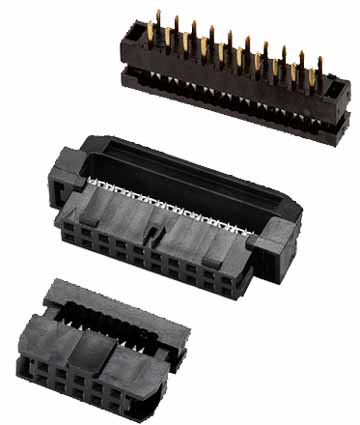

Conector de desplazamiento de aislamiento de 2,00 mm
|
|||
categoria de producto | serie 2013 | Filas | 1 |
Espaciado de productos | 2,00 mm | Número de polos | 2-20 |
material del producto | PA66 / PBT, UL94V-0 | Corriente nominal | 2A AC / DC |
Color del producto | bronce fosforoso | Voltaje nominal | 125 V CA / CC |
Tamaño del cable | (AWG) # 24-28 | Resistencia de contacto | 20 mΩ máx. |
Material de metal | latón | Tensión soportada | 500 V CA / minuto |
enchapado | estañado / chapado en oro | rango de temperatura | -25℃ - +85℃ |
OD del diámetro del alambre | 1,40 mm (máx.) | Conector de cable a placa | |
Imagen del producto |

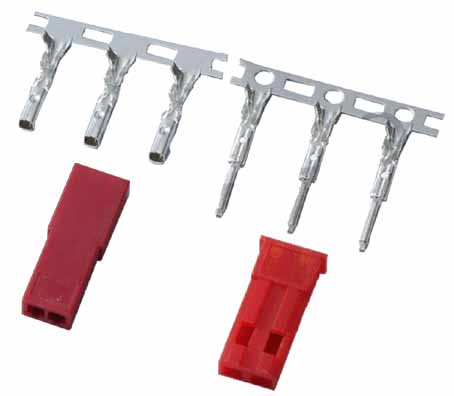

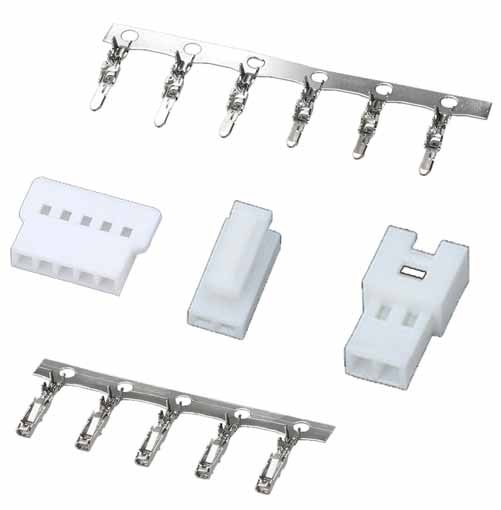

Conector de cable a cable de 2,50 mm
|
|||
categoria de producto | serie 2013 | Filas | 1 |
Espaciado de productos | 2,00 mm | Número de polos | 2-20 |
material del producto | PA66 / PBT, UL94V-0 | Corriente nominal | 2A AC / DC |
Color del producto | bronce fosforoso | Voltaje nominal | 125 V CA / CC |
Tamaño del cable | (AWG) # 24-28 | Resistencia de contacto | 20 mΩ máx. |
Material de metal | latón | Tensión soportada | 500 V CA / minuto |
enchapado | estañado / chapado en oro | rango de temperatura | -25℃ - +85℃ |
OD del diámetro del alambre | 1,40 mm (máx.) | Conector de cable a placa | |
Imagen del producto |
