El modelo de utilidad se refiere al campo técnico del moldeo por inyección de arneses de cables e insertos de conectores, y específicamente a un molde de inyección para el revestimiento de múltiples arneses de cables.



Tecnología de fondo.

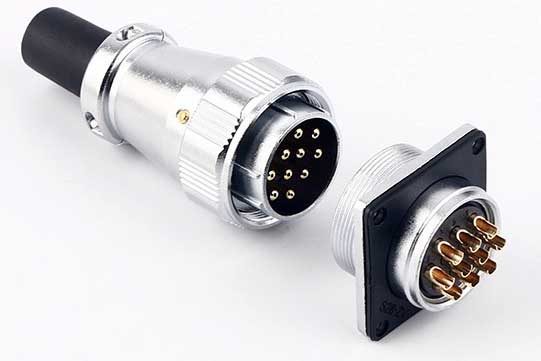

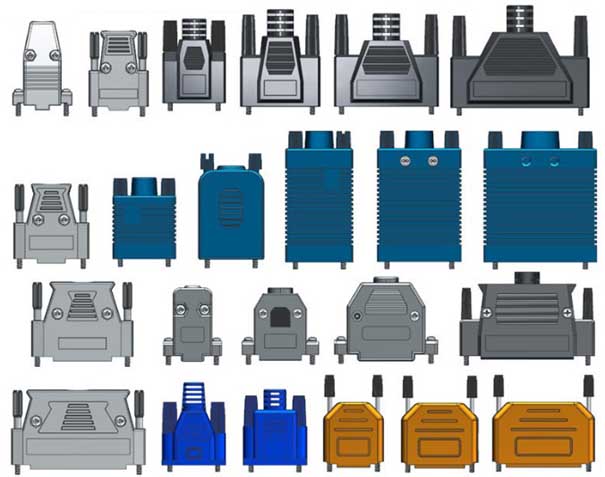

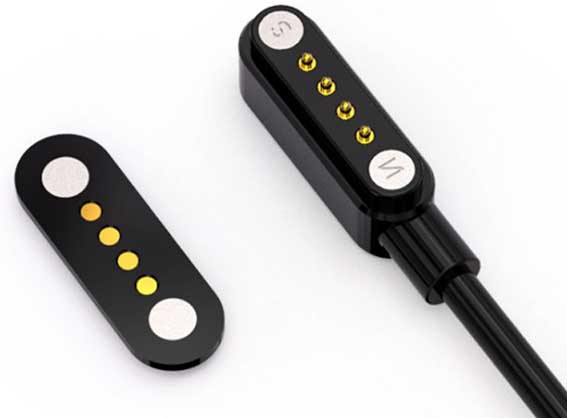

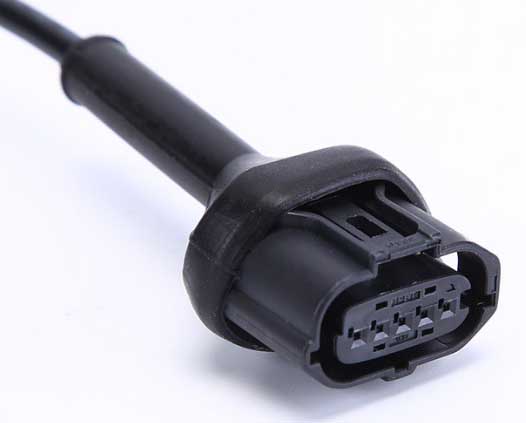

El moldeo por inyección de insertos metálicos es un tipo de modelo de inserción en el que el inserto metálico se fija previamente en una posición adecuada del molde y luego se inyecta en el plástico que se va a moldear. Una vez abierto el molde, el inserto se envuelve firmemente con el plástico enfriado y curado para formar un arnés revestido, un conector con inserciones como anillos roscados, electrodos, etc.

Cuando se moldean múltiples arneses de cables como insertos, se suele prever una serie de agujeros guía en la superficie superior del molde de inyección para mantener los múltiples arneses de cables en su sitio y limitar su posición. Un extremo de cada cable se introduce en los orificios guía del molde, y la pieza metálica (inserto) del otro extremo del cable se coloca dentro del molde y se sella mediante moldeo por inyección. Para evitar que el plástico se salga, los orificios guía del molde no pueden ser demasiado grandes, mientras que unos orificios guía demasiado pequeños pueden dificultar el proceso de roscado, que es lento e ineficaz. Por lo tanto, el problema de cómo proporcionar un molde de inyección de arneses múltiples más conveniente y eficiente se ha convertido en un problema apremiante.

Elementos de implementación técnica:
Por lo tanto, el problema técnico a resolver por la presente invención es superar los defectos del molde de inyección en la técnica anterior que es difícil de operar y tiene baja eficiencia. Por lo tanto, se proporciona un molde para moldeo por inyección de mazos de cables múltiples con una operación más conveniente y eficiente.

El modelo de utilidad proporciona un molde para el moldeo por inyección de mazos de cables múltiples. Incluyendo: un cuerpo, el cuerpo es una estructura abierta; La parte de empalme está dispuesta en la estructura abierta del cuerpo principal, y la parte de empalme incluye al menos dos partes secundarias que se pueden empalmar y es adecuada para fijar el arnés de cables múltiples.

En una realización, cada una de las subsecciones está provista de una ranura para atrapar cables, y las ranuras para atrapar cables en las dos subsecciones enfrentadas están en correspondencia biunívoca.


En otra realización más, una pluralidad de ranuras de sujeción de cables están distribuidas a intervalos a lo largo de la dirección longitudinal de cada una de las subsecciones, y la dirección de extensión de cada una de las ranuras de sujeción de cables es consistente con la dirección de la anchura de las subsecciones.

En aún otra realización, la subsección tiene un primer tipo de bloque y un segundo tipo de bloque; El primer tipo de bloque está provisto de un primer tapón en un lado del primer tipo de bloque donde se distribuye la ranura de la tarjeta de cableado; El segundo tipo de bloque está provisto de un primer jack en el lado donde se distribuye la ranura de la tarjeta de hilo; El primer jack está conectado de forma enchufable al primer enchufe.

En aún otra realización, la subsección tiene un primer tipo de bloque y un tercer tipo de bloque; El primer tipo de bloque está provisto de un primer tapón en un lado del primer tipo de bloque donde se distribuye la ranura de la tarjeta de cableado; El bloque de tercer tipo se distribuye con los dos planos opuestos de la ranura de la tarjeta de hilo, ambos provistos de segundos jacks; El segundo jack está conectado de forma enchufable al primer enchufe.

En aún otra realización, la subsección tiene bloques de un primer tipo, bloques de un segundo tipo, bloques de un tercer tipo y bloques de un quinto tipo; El primer tipo de bloque está provisto de un primer tapón en un lado del primer tipo de bloque donde se distribuye la ranura de la tarjeta de cableado; El segundo tipo de bloque está provisto de un primer jack en el lado donde se distribuye la ranura de la tarjeta de hilo; El bloque de tercer tipo se distribuye con los dos planos opuestos de la ranura de la tarjeta de hilo, ambos provistos de segundos jacks; El bloque del quinto tipo está provisto de un tercer enchufe en dos planos opuestos donde se distribuye la ranura de la tarjeta de alambre; El primer enchufe está conectado de forma enchufable al segundo enchufe en uno de los planos del tercer tipo de bloque; El segundo enchufe en el otro plano del bloque del tercer tipo está conectado enchufable al tercer poste en un plano del bloque del quinto tipo; El tercer enchufe en otro plano del quinto bloque de tipo está conectado de forma enchufable al primer enchufe.
