Modelo y selección de alambres y cables resistentes al fuego
Modelo y selección de alambres y cables resistentes al fuego

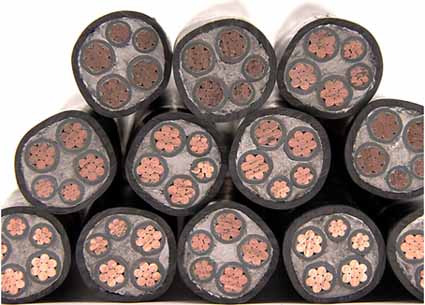

Los cables resistentes al fuego se dividen en Tipo A y Tipo B. Modelos comunes de alambres y cables resistentes al fuego: NA-YJV / NB-YJV, NA-YJV22 / NB-YJV22, WDNA-YJY / WDNB-YJY, WDNA-YJY23 / WDNB-YJY23.
Modelos comunes de cables resistentes al fuego
Significado del modelo
1. Composición del modelo
Tipos de retardante de la llama y los cables resistentes al fuego y cables: el código de característica de combustión del producto y el modelo de alambres y cables relacionados se componen de dos partes.
2. Tabla de códigos de características de combustión
Clasificación de cables resistentes al fuego.
Los cables resistentes al fuego ordinarios se dividen en Tipo A y Tipo B: Los cables de clase B pueden resistir la combustión durante al menos 90 minutos en una llama a 750 ℃ ~ 800 ℃ y al voltaje nominal sin que el cable se rompa (es decir, el fusible de 3 A no se fundirá). Sobre la base de mejorar el proceso de fabricación de la capa refractaria y agregar la capa refractaria y otros métodos, se ha desarrollado el cable refractario Clase A. Puede soportar la combustión durante al menos 90 minutos en una llama de 950 ℃ ~ 1 000 ℃ y un voltaje nominal sin que el cable se rompa (es decir, el fusible de 3 A no se fundirá). La resistencia al fuego del cable resistente al fuego de Clase A es mejor que la de Clase B. Además, los cables con aislamiento mineral son uno de los de mejor rendimiento entre los cables resistentes al fuego. Está hecho de núcleo de cobre, cubierta de cobre y materiales aislantes de óxido de magnesio, llamados MI (cables aislados minerl) para abreviar. El cable está compuesto en su totalidad por sustancias inorgánicas como capa refractaria, mientras que la capa refractaria del cable refractario ordinario está compuesta por sustancias inorgánicas y sustancias orgánicas en general. Por lo tanto, la resistencia al fuego del cable MI es mejor que la del cable resistente al fuego ordinario y no se descompondrá ni generará gas corrosivo debido a la combustión. El cable MI tiene buenas características de resistencia al fuego y puede funcionar a altas temperaturas de 250 ℃ durante mucho tiempo. Al mismo tiempo, tiene las características de a prueba de explosiones, fuerte resistencia a la corrosión, gran capacidad de transporte de corriente, resistencia a la radiación, alta resistencia mecánica, tamaño pequeño, peso ligero, larga vida útil y ausencia de humo. Pero el precio es caro, el proceso es complicado y la construcción es difícil. Este tipo de cable con buena resistencia al fuego se puede utilizar en granjas de tanques de petróleo, importantes edificios públicos de madera, lugares de alta temperatura y otras ocasiones con altos requisitos de resistencia al fuego.
Selección de cables resistentes al fuego
De acuerdo con las características específicas de los cables resistentes al fuego, los diseñadores deben prestar atención a los siguientes problemas al diseñar y seleccionar:
(1) Cuando se utilizan cables resistentes al fuego en túneles de cables, capas intermedias de cables con cables densos o en lugares inflamables como tuberías de aceite, depósitos de aceite, etc., se deben seleccionar primero cables resistentes al fuego de Clase A. Además de los casos anteriores y cuando el número de cables es pequeño, se pueden utilizar cables resistentes al fuego de Clase B.
(2) Los cables resistentes al fuego se utilizan principalmente como circuitos de suministro de energía para suministros de energía de emergencia y requieren un funcionamiento normal en caso de incendio. A medida que la temperatura ambiente aumenta bruscamente durante un incendio, para garantizar la capacidad de transmisión de la línea, se reduce la caída de presión. Para circuitos con líneas de suministro de energía largas y caídas de voltaje permitidas estrictamente limitadas, la sección transversal del cable resistente al fuego debe aumentarse en al menos un nivel.
(3) Los cables resistentes al fuego no se pueden utilizar como cables de alta temperatura.
(4) Para reducir la tasa de falla de las uniones de cables en accidentes de incendio, el número de uniones debe reducirse tanto como sea posible durante la instalación para asegurar que la línea pueda funcionar normalmente en un incendio. Si se necesita cableado derivado, se deben hacer las uniones a prueba de fuego.

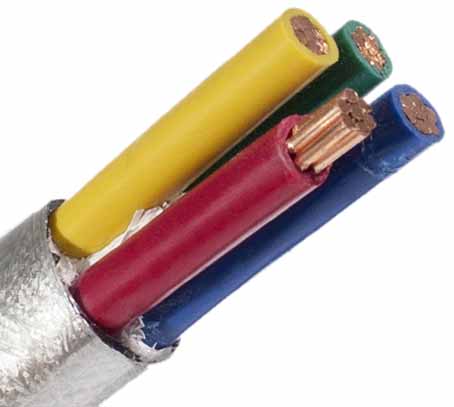

Los cables resistentes al fuego se dividen en Tipo A y Tipo B. Modelos comunes de alambres y cables resistentes al fuego: NA-YJV / NB-YJV, NA-YJV22 / NB-YJV22, WDNA-YJY / WDNB-YJY, WDNA-YJY23 / WDNB-YJY23.
Modelos comunes de cables resistentes al fuego
modelo
|
nombre
|
Observaciones
|
NA-YJV/NB-YJV
|
Aislado XLPE, cubierta de PVC Clase A, (B) los cables de alimentación resistentes al fuego
|
Se puede instalar en interiores, túneles y tuberías que requieran resistencia al fuego.
|
NA-YJV22/NB-YJV22
|
Aislado XLPE, la cinta de acero blindado forrado PVC Clase A, (B) los cables de alimentación resistentes al fuego
|
Es adecuado para colocar en el suelo cuando se requiere resistencia al fuego, pero no para colocar en tuberías.
|
WDNA-YJY/WDNB-YJY
|
XLPE aisló, poliolefina A envainada, (B) libre de halógenos cable de alimentación de bajo humo resistente al fuego
|
Se puede instalar en interiores, túneles y tuberías que requieran resistencia al fuego, libre de halógenos y de baja emisión de humos.
|
WDNA-YJY23/WDNB-YJY23
|
Aislado XLPE, la cinta de acero blindado vaina de poliolefina A, (B) de bajo humo libre de halógenos cable de alimentación resistente al fuego
|
Es adecuado para su colocación en el suelo cuando se requieren sin halógenos, bajo nivel de humo y resistencia al fuego, pero no es adecuado para el tendido en tuberías.
|
Significado del modelo
1. Composición del modelo
Tipos de retardante de la llama y los cables resistentes al fuego y cables: el código de característica de combustión del producto y el modelo de alambres y cables relacionados se componen de dos partes.
2. Tabla de códigos de características de combustión
Nombre clave
|
nombre
|
Za
|
Retardante de llama
|
ZA
|
Retardante de llama Clase A
|
ZB
|
Clase B retardante de llama
|
ZC
|
Clase C retardante de llama
|
ZDb
|
Clase D retardante de llama
|
Omitir
|
Halogenado
|
W
|
Libre de halógeno
|
D
|
Humo bajo
|
U
|
Baja toxicidad
|
N
|
refractario
|
NJ
|
Impacto más resistente al fuego
|
NS
|
Spray refractario y de agua
|
a Z es un retardante de llama simple y solo se utiliza para productos cuyo material base no contiene halógeno. Si el material base contiene halógeno, se omite Z. b ZD es de Clase D para la combustión en haz, adecuado para un diámetro exterior no superior a 12 mm. Es decir, producto de pequeños cables. |
Clasificación de cables resistentes al fuego.
Los cables resistentes al fuego ordinarios se dividen en Tipo A y Tipo B: Los cables de clase B pueden resistir la combustión durante al menos 90 minutos en una llama a 750 ℃ ~ 800 ℃ y al voltaje nominal sin que el cable se rompa (es decir, el fusible de 3 A no se fundirá). Sobre la base de mejorar el proceso de fabricación de la capa refractaria y agregar la capa refractaria y otros métodos, se ha desarrollado el cable refractario Clase A. Puede soportar la combustión durante al menos 90 minutos en una llama de 950 ℃ ~ 1 000 ℃ y un voltaje nominal sin que el cable se rompa (es decir, el fusible de 3 A no se fundirá). La resistencia al fuego del cable resistente al fuego de Clase A es mejor que la de Clase B. Además, los cables con aislamiento mineral son uno de los de mejor rendimiento entre los cables resistentes al fuego. Está hecho de núcleo de cobre, cubierta de cobre y materiales aislantes de óxido de magnesio, llamados MI (cables aislados minerl) para abreviar. El cable está compuesto en su totalidad por sustancias inorgánicas como capa refractaria, mientras que la capa refractaria del cable refractario ordinario está compuesta por sustancias inorgánicas y sustancias orgánicas en general. Por lo tanto, la resistencia al fuego del cable MI es mejor que la del cable resistente al fuego ordinario y no se descompondrá ni generará gas corrosivo debido a la combustión. El cable MI tiene buenas características de resistencia al fuego y puede funcionar a altas temperaturas de 250 ℃ durante mucho tiempo. Al mismo tiempo, tiene las características de a prueba de explosiones, fuerte resistencia a la corrosión, gran capacidad de transporte de corriente, resistencia a la radiación, alta resistencia mecánica, tamaño pequeño, peso ligero, larga vida útil y ausencia de humo. Pero el precio es caro, el proceso es complicado y la construcción es difícil. Este tipo de cable con buena resistencia al fuego se puede utilizar en granjas de tanques de petróleo, importantes edificios públicos de madera, lugares de alta temperatura y otras ocasiones con altos requisitos de resistencia al fuego.
Selección de cables resistentes al fuego
De acuerdo con las características específicas de los cables resistentes al fuego, los diseñadores deben prestar atención a los siguientes problemas al diseñar y seleccionar:
(1) Cuando se utilizan cables resistentes al fuego en túneles de cables, capas intermedias de cables con cables densos o en lugares inflamables como tuberías de aceite, depósitos de aceite, etc., se deben seleccionar primero cables resistentes al fuego de Clase A. Además de los casos anteriores y cuando el número de cables es pequeño, se pueden utilizar cables resistentes al fuego de Clase B.
(2) Los cables resistentes al fuego se utilizan principalmente como circuitos de suministro de energía para suministros de energía de emergencia y requieren un funcionamiento normal en caso de incendio. A medida que la temperatura ambiente aumenta bruscamente durante un incendio, para garantizar la capacidad de transmisión de la línea, se reduce la caída de presión. Para circuitos con líneas de suministro de energía largas y caídas de voltaje permitidas estrictamente limitadas, la sección transversal del cable resistente al fuego debe aumentarse en al menos un nivel.
(3) Los cables resistentes al fuego no se pueden utilizar como cables de alta temperatura.
(4) Para reducir la tasa de falla de las uniones de cables en accidentes de incendio, el número de uniones debe reducirse tanto como sea posible durante la instalación para asegurar que la línea pueda funcionar normalmente en un incendio. Si se necesita cableado derivado, se deben hacer las uniones a prueba de fuego.
