Modelo convencional de cable de cadena de arrastre

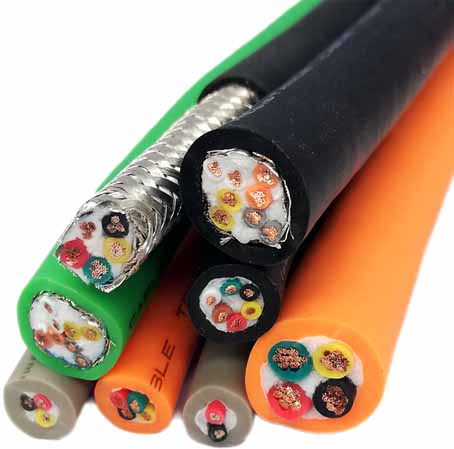

TRVV: cable de cadena de arrastre con núcleo de cobre y aislamiento de PVC de nitrilo y revestimiento de PVC de nitrilo.
TRVVP: núcleo de cobre con aislamiento de PVC de nitrilo, cubierta de PVC de nitrilo, cable de cadena de arrastre blindado trenzado de malla de alambre de cobre estañado con cubierta suave.
TRVVSP: cable de cadena de arrastre totalmente blindado, trenzado, con núcleo de cobre, aislado con cloruro de polivinilo de nitrilo, enfundado con cloruro de polivinilo de nitrilo.
RVVYP: cable de cadena de arrastre con aislamiento general mixto de nitrilo con núcleo de cobre, cubierta especial de nitrilo mixto, resistente al aceite, blindado.
Conductor: múltiples hebras de alambre de cobre sin oxígeno ultrafino, finamente trenzado, con un diámetro de 0,1 ± 0,004 mm. Si tiene requisitos especiales, puede elegir otros tipos de cables de cobre de acuerdo con los indicadores técnicos del cliente.
Aislamiento: material aislante especial de nitrilo polivinilcloruro mixto.

3 × 4 mm 3 × 6 mm 3 × 10 mm 3 × 35 mm 3 × 50 mm 3 × 70 mm 3 × 150 mm
3 × 4 + 2 × 1 mm 3 × 6 + 2 × 1 mm 3 × 6 + 2 × 1,5 mm 6 × 2,5 + 6 × 1,5 mm
3 × 4 + 4 × 2,5 mm 3 × 25 + 1 × 10 mm 3 × 16 + 1 × 10 mm 3 × 35 + 1 × 10 mm
3 × 50 + 1 × 10 mm 3 × 16 + 1 × 10 mm 3 × 10 + 1 × 6 mm 3 × 4 + 1 × 2.5 mm
Hay algunos más pequeños que 1 cuadrado: por ejemplo, 6 * 0,75, 5 * 0,5, 5 * 0,2, etc.Cable de cadena de arrastre cuadrado pequeño
Cable de cadena de arrastre comúnmente conocido como: TRVV TRVVP TRVVSP y otros modelos estándar nacionales

Color: Según especificación del cliente.
Escudo: Densidad de tejido de malla de alambre de cobre estañado superior al 85%
Funda: Polivinil cloruro de nitrilo mixto especial resistente a la flexión, resistente al aceite, resistente a la abrasión, chaqueta impermeable.

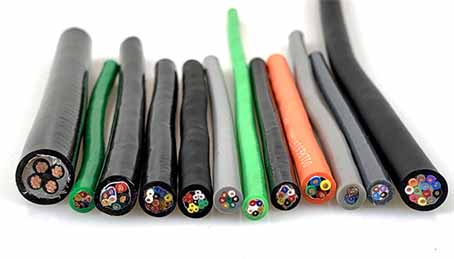

Hay muchos tipos de cables de cadena de arrastre, el número de núcleos varía de un solo núcleo a 60 núcleos, y el área de un solo núcleo cubre todos los modelos que van desde 0.08 a 60.


Aplicación de cable de cadena de arrastre
Los cables de cadena de arrastre se utilizan principalmente en:
Sistemas electrónicos industriales, líneas de generación automática, equipos de almacenamiento, robots, sistemas de extinción de incendios, grúas, máquinas herramienta CNC e industrias metalúrgicas.

Requisitos generales para cables de cadenas portacables
1. El tendido de cables de remolque no debe torcerse. Es decir, el cable no se puede desenrollar de un extremo del tambor de cable o del carrete de cable. En su lugar, gire el carrete o el carrete de cable para desenrollar el cable y desenrolle o cuelgue el cable si es necesario. El cable utilizado para esta ocasión solo se puede obtener directamente del rollo de cable.
2. Se debe prestar atención al radio mínimo de curvatura del cable. (La información relevante se puede encontrar en la tabla de selección de cables de la cadena de arrastre flexible).
3. Los cables deben colocarse holgadamente uno al lado del otro en la cadena de arrastre, separados lo más posible, separados por espaciadores o penetrados en la cavidad de separación del soporte. El espacio entre los cables en la cadena de arrastre debe ser al menos el 10% del diámetro del cable.
4. Los cables de la cadena de arrastre no deben tocarse ni quedar atrapados entre sí.
5. Ambos puntos del cable deben estar fijos, o al menos en el extremo móvil de la cadena de arrastre. Generalmente, la distancia entre el punto móvil del cable y el extremo de la cadena de arrastre debe ser de 20 a 30 veces el diámetro del cable.
6. Asegúrese de que el cable se mueva completamente dentro del radio de curvatura, es decir, que no se pueda forzar a moverse. De esta manera, los cables se pueden mover entre sí o con el dispositivo de guía. Después de un período de funcionamiento, es mejor comprobar la posición del cable. Esta inspección debe realizarse después del movimiento push-pull.
7. Si la cadena de arrastre se rompe, el cable también debe ser reemplazado, ya que no se pueden evitar los daños causados ​​por un estiramiento excesivo.
