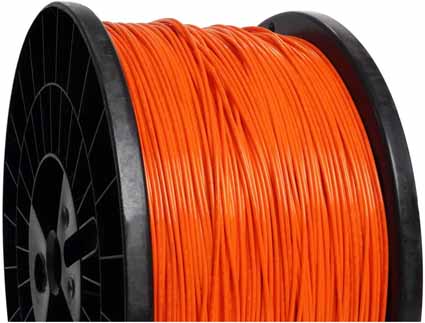

El cable de alta temperatura es un alambre con material aislante de PTFE, PFA, FEP y el material conductor es un conductor de cobre blando de múltiples hilos. Los alambres y cables resistentes al calor y de alta temperatura generalmente están determinados por dos requisitos. La primera es que la temperatura ambiente del alambre y el cable es relativamente alta, y el cable normalmente puede transmitir señales o energía eléctrica a alta temperatura durante mucho tiempo; El otro es el cable de transmisión de energía, que tiene como principal objetivo aumentar la capacidad de interceptación.

Modelo de producto: THAFPF 6 × 19 × 0,15;
Estándar ejecutivo: Q / IRMV1-2008 [1].

Introducción a los cables de alta temperatura
Los alambres y cables generales están aislados y revestidos con plástico y caucho. Estos materiales son todos materiales de ingeniería convencionales, tienen fuentes abundantes, pueden satisfacer la producción en masa y el costo es relativamente bajo. Pero para algunas industrias especiales como la petroquímica, siderúrgica, aeroespacial, construcción naval, militar, farmacéutica, alimentaria, maquinaria plástica, calderas y otras industrias relacionadas con el calor y las altas temperaturas, se requieren alambres y cables que puedan soportar una cierta temperatura más alta. Obviamente, no se pueden usar alambres y cables ordinarios, y se necesitan alambres y cables que puedan soportar altas temperaturas para garantizar el funcionamiento seguro de su energía y señales.

Parámetros estructurales de cables de alta temperatura.

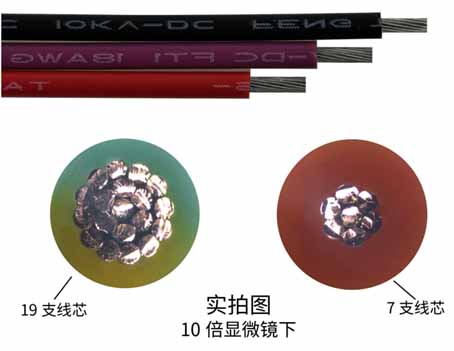

Material del conductor: conductor de cobre suave de múltiples hilos;
Material de aislamiento: aislamiento de plástico fluorado, rango de temperatura -60-260 ℃;
Material de relleno: fibra de vidrio;
Material de la funda: funda fluoroplástica, rango de temperatura -60-260 ℃.


Utilice las características de los cables de alta temperatura.
1. Voltaje nominal de CA: U0 / U 450 / 750KV.
2. Temperatura máxima de trabajo: el aislamiento de PTFE (F46) no supera los 200 ° C. El aislamiento de politetrafluoroetileno (PFA) soluble no supera los 260 ° C.
3. La temperatura ambiente más baja:
Cable con revestimiento de PVC: La temperatura ambiente para el tendido fijo es de -40 ℃ y para el tendido no fijo es de -15 ℃.
Cables recubiertos de caucho de silicona y fluoroplástico: La temperatura ambiente para el tendido de cables fijos es de -60 ℃, y la temperatura ambiente para el tendido de cables no fijos es de -20 ℃.
4. La temperatura de instalación y tendido del cable no debe ser inferior a 0 ℃ (la temperatura ambiente de los cables revestidos de fluoroplástico, caucho de silicona y compuestos no debe ser inferior a -25 ℃).
5. Radio de curvatura admisible del cable: el cable no armado mínimo es 6 veces el diámetro exterior del cable. El mínimo de cable blindado con cinta de cobre o blindado con cinta de acero es 12 veces el diámetro exterior del cable. Los cables revestidos y con aislamiento de fluoroplástico tienen al menos 8 veces el diámetro exterior del cable.

Características principales de cables y alambres resistentes al calor y a altas temperaturas
Cables que funcionan en entornos de alta temperatura. Los cables comunes son propensos al envejecimiento del aislamiento y a quemarse a altas temperaturas, y el uso de cables pierde rendimiento, se daña y no se puede usar. El cable de alta temperatura puede funcionar de manera normal y estable bajo la temperatura nominal alta, la señal o el rendimiento de transmisión de energía no se ve afectado y el cable tiene una larga vida útil. Este tipo de cable funcional es el tipo más común y más común de cable de alta temperatura, y sus características de uso también son las más fáciles de entender.

El cable de alta temperatura con mayor capacidad de interceptación es principalmente para garantizar que el diámetro exterior y el peso del cable se reduzcan bajo la condición previa de transporte de corriente, y se reduzca el peso. En términos generales, cuanto mayor sea la temperatura de trabajo del cable, mayor será la capacidad de transporte de corriente del cable de la misma sección transversal. Para ocasiones como aviones y automóviles, la reducción de peso es de gran importancia y el uso de cables de alta temperatura reduce en gran medida la sección transversal. Cuando la temperatura de funcionamiento aumenta de 90 ° C a 155 ° C, la capacidad de transporte de corriente aumenta en un 50%. Con la misma capacidad de transporte de corriente, el peso del cable se reduce a la mitad y también se reduce el costo. Por supuesto, al mismo tiempo que la capacidad de interceptación de alta corriente, también aumentará la pérdida de potencia de la mayoría de los materiales aislantes.
